Контроллеры парового стерилизатора КПС, 55232-13

Назначение

Контроллеры парового стерилизатора (в дальнейшем приборы) предназначены для измерения параметров температуры и других технологических параметров в камере и парогенераторе стерилизатора, а также для управления работой стерилизаторов. Приборы относятся к классу приборов контроля и регулирования технологических процессов.

Описание

Приборы представляют собой контроллеры созданные на базе микропроцессора, совмещающие функции измерителя входных сигналов, задатчика уровня, регулятора, формирователя выходных сигналов управления.

Приборы имеют несколько модификаций отличающихся функциональными возможностями и силовыми параметрами регулирования.

Обозначение модификаций прибора

КПСХ- X

Исполнение:

0    - Исполнение без блока регистрации

1    - Исполнение с блоком регистрации

Применение:

25 - Стерилизатор СПГА-25-НН-1 75 - Стерилизатор СПВА-75-НН-1 100 - Стерилизатор СПГА-100-НН-1

Тип:

КПС - Контроллер парового стерилизатора

1 Принцип действия

Приборы выполнены на основе микропроцессоров.

Плата контроллера парового стерилизатора состоит из двух блоков: блока управления и блока регистрации. Управление работой стерилизатора производится с панели оператора. На панели оператора задаются режимы работы стерилизатора, отображаются измеренные значения температуры и других технологических параметров в камере и парогенераторе стерилизатора, а также параметры заданные для регистрации. Блок регистрации монтируется на плате блока управления и поставляется по заказу. Он выполняет роль регистратора выполненных измерений и делает распечатку на термопринтере.

Плата контроллера монтируется внутри корпуса парового стерилизатора в приборном отсеке, панель оператора монтируется на его боковой стенке.

Приборы в зависимости от модификации имеют 3 универсальных независимых канала измерения и 1 канал ПИД-регулирования управляющий работой ТЭНов.

Силовое управление выходов прибора осуществляется симисторными ключами, которые включают и выключают электрические ТЭНы .

Лист № 2 Всего листов 7

Приборы производят измерение сигналов датчиков: первичных термопреобразователей сопротивления 100М и Pt100, унифицированных сигналов постоянного тока, сигналов сопротивления и других технологических параметров, а также осуществляют контроль и регулирование режимами работы стерилизатора и передают информацию по интерфейсу RS-485 по протоколу ModBus RTU на операторскую панель.

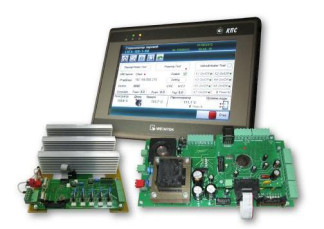

2 Внешний вид прибора

Внешний вид прибора показан на рисунке 1.

Лист № 3 Всего листов 7

Дополнительная защита может быть предусмотрена путем закрепления прибора в корпусе стерилизатора, который закрывается на ключ или пломбируется. Также в корпус стерилизатора может ставиться датчик открытия дверцы, информация с которого записывается в протокол событий операторской панели, внешний вид датчика открытия дверцы и планки для пломбировки корпуса стерилизатора приведен на рисунке 3.

Программное обеспечение

Программное обеспечение выполняет функции измерения, обработки, хранения измерительной информации полученной от контроллера парового стерилизатора, отображения ее на экране операторской панели, а также выдачу дискретных сигналов на внешние устройства.

Всё встроенное программное обеспечение приборов является метрологически значимым.

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1 - Идентификационные данные программного обеспечения

Влияние программного обеспечения на погрешность измерений учтено при нормировании метрологических характеристик прибора.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Типы входных аналоговых сигналов, номинальные статические характеристики преобразования (НСХ), унифицированные выходные сигналы первичных преобразователей, диапазоны измеряемых параметров, цена единицы младшего разряда, пределы допускаемой основной приведенной погрешности, приведены в таблице 2.

Количество измерительных входов блока управления..............................................2.

Количество измерительных входов блока регистрации.............................................1.

Схема подключения ТСМ100, Pt100.............................................четырёхпроводная.

Пределы допускаемой дополнительной погрешности измерения, вызванной изменением температуры окружающего воздуха от нормальной (23 ± 5) °С до любой температуры в пределах допустимого диапазона рабочих температур, на каждые 10 °С изменения температуры, не более..............................0,4 предела допускаемой основной погрешности.

Период опроса, не более..............................................................................1 с.

Типы входных дискретных сигналов:

-    резистивный датчик наличия/отсутствия воды............................................да/нет.

-    датчик открывания двери..........................................................открыто/закрыто.

Типы дискретных выходов:

Дискретные симисторные выходы:

Число выходов..........................................5 основных выходов (2 резервных выхода).

Максимальное напряжение..........................................................................800 В.

Ток коммутации номинальный......................................................................0,1 А.

Дискретные силовые симисторные выходы:

Число выходов....................................3 для (КПС100-Х, КПС75-Х), 1 для (КПС25-Х).

Максимальное напряжение..........................................................................800 В.

Ток коммутации номинальный.......................................................................15 А.

Типы интерфейсов:

Интерфейс связи с термопринтером............................................................ RS-232.

Интерфейса связи панели оператора с блоком управления и блоком регистрации.. .RS-485. Напряжение питания от сети переменного тока частотой (50±0,5) Гц:

для модификации стерилизатора КПС25-Х............................................(220 ± 22) В;

для модификаций стерилизатора КПС 100-Х, КПС75-Х:

-    блока управления............................................................................ (220 ± 22) В;

-    блока силовых ключей..................................................................... (380 ± 38) В.

Мощность, потребляемая от сети питания, не более........................................25 В*А.

По способу защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 приборы

соответствуют........................................................................................I классу

Приборы обеспечивают гальваническую изоляцию цепей в соответствии с требованиями ГОСТ Р 52931-2008:

-    между входными цепями, выходными цепями и сетью, не менее.......................1500 В.

-    между сетью и интерфейсом, не менее.......................................................1500 В.

-    после испытания на влагопрочность, не менее..............................................1500 В.

Сопротивление изоляции:

-    в нормальных условиях, не менее..............................................................20 МОм.

Лист № 5 Всего листов 7

-    при верхнем значении температуры рабочих условий, не менее........................5 МОм.

-    при верхнем значении влажности рабочих условий, не менее............................20 МОм.

Помехозащищенность приборов по параметрам ЭМС соответствует требованиям ГОСТ Р 50267.0.2-2005, ГОСТ Р 51317.4.4-2007, ГОСТ Р 51317.4.5-99, ГОСТ Р 51317.4.22010, ГОСТ Р 51317.4.11-2007 при степени жесткости испытаний 3 критерий качества функционирования А.

Устойчивость к магнитному полю промышленной частоты по ГОСТ Р 50648-94 при степени жесткости испытаний 2 критериев качества функционирования А.

Уровень радиопомех в сеть и эфир, создаваемых прибором, удовлетворяет требованиям ГОСТ Р 50267.0.2-2005, ГОСТ Р 51317.6.4-2009.

Время непрерывной работы, не менее....................................................16 ч в сутки.

Время установления рабочего режима приборов, не более...............................15 мин.

Масса приборов, не более.............................................................................3 кг.

Габаритные и установочные размеры:

-    блок управления с блоком регистрации................................(230 х 120 х 60) мм.

-    панель оператора...........................(128 х 102 х 38,25 и 200,5 х 146,5 х 42,7) мм.

-    блок силовых ключей.....................................................(310 х 190 х 72) мм.

Условия эксплуатации приборов для группы УХЛ 4.2 по ГОСТ 15150-69:

Температура окружающего воздуха...................................................от 10 до 35 °С.

Относительная влажность воздуха...........................80 % при температуре плюс 25 °С.

Атмосферное давление.............................................................от 86 до 106,7 кПа.

По устойчивости к климатическим воздействиям при транспортировании приборы относятся к группе исполнения У по ГОСТ 15150-69.

По устойчивости к механическим воздействиям по ГОСТ Р 52931-2008.....................L3.

Средняя наработка на отказ, не менее:.........................................................100 000 ч.

Средний срок службы, не менее....................................................................10 лет.

Знак утверждения типа

Знак утверждения типа наносится на лицевой поверхности панели оператора краской. В эксплуатационной документации на титульных листах знак утверждения типа наносится типографским способом.

Комплектность

В комплект поставки прибора входят технические средства, и документация в соответствии с таблицей 11.

Таблица 11 - Комплектность

Поверка

осуществляется по документу ПИМФ.421243.113 МП (Приложение А паспорта ПИМФ.421243.113 ПС) «Контроллеры парового стерилизатора КПС». Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Нижегородский ЦСМ» 29 августа 2013 г.

Перечень эталонов, применяемых при поверке, приведен в таблице 12.

Таблица 12 - Перечень эталонов, применяемых при поверке.

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в документе «Контроллеры парового стерилизатора КПС». Паспорт. ПИМФ.421243.113 ПС».

Нормативные и технические документы, устанавливающие требования к контроллерам парового стабилизатора КПС

ПИМФ. 421243.113 ТУ Технические условия. «Контроллеры парового стерилизатора КПС».

Рекомендации к применению

Измерения вне сферы государственного регулирования обеспечения единства измерений
