| Номер в госреестре | 55210-13 |
| Наименование СИ | Анализаторы хлорид-ионов в воде автоматические |
| Обозначение типа СИ | ORION мод. ORION 1817LL, ORION 2117LL |
| Изготовитель | "Thermo Orion Inc.", США |
| Год регистрации | 2013 |
| Срок свидетельства | 17.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы хлорид-ионов в воде автоматические ORION моделей ORION 1817LL, ORION 2117LL (далее - анализаторы) предназначены для измерения содержания хлорид-ионов в водных растворах в промышленных условиях.
Принцип действия анализаторов основан на измерении ЭДС электродной системы, образуемой измерительным электродом и электродом сравнения.
Анализаторы представляют собой автоматические стационарные приборы непрерывного действия.
Анализаторы состоят из измерительного модуля и системы охлаждения пробы. Основными элементами измерительного модуля являются:
- проточная ячейка, состоящая из измерительного электрода, электрода сравнения и измерительного резервуара с электролитом;
- регулятор давления и система ограничения потока, поддерживающие постоянную величину потока пробы 40 мл/мин;
- емкость распыления кислотного реактива, диффундирующего через стенки трубки в пробу и обеспечивающего поддержание уровня pH в пробе ниже 4;
- модуль формирования сигналов;
- модуль аварийной сигнализации;
- блок обработки информации.
На лицевой панели измерительного блока расположены жидкокристаллический дисплей для индикации показаний, светодиоды для индикации режима работы анализатора и клавиши управления меню и опциями анализатора.
Система охлаждения пробы снижает температуру пробы до 10 °С.
Модели отличаются способами дозировки реагентов и типом вторичного преобразователя. Дисплей отображает значение массовой концентрации хлорид-ионов в мкг/л.

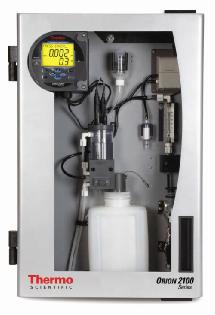

Внешний вид анализаторов представлен на рис. 1-4.
ПО анализаторов состоит из встроенного программного обеспечения «ORION» специально разработанного для решения задач управления анализаторами (включая их градуировку, индикацию значений концентрации в различных единицах измерения, а также диагностику их состояния, состояния электродной системы, состояния датчика), считывания, сохранения и передачи результатов измерений.
Идентификационные данные программного обеспечения приведены в таблице 1. _Таблица 1
| Модель | Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обес-печения(кон-трольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ORION 1817LL | ORION | 1817LL01-2.fw | 1.2 | 597F845DAC6514 62E9C6735F1EA0 755E | MD5 |
| ORION 2117LL | ORION | 2117LL01-0.fw | 1.0 | 726149ADA7C8D 19C6DA6DB3BE0 C79C17 | MD5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 2
| Наименование характеристики | Значение характеристики | |
| ORION 1817LL | ORION 2117LL | |
| Диапазон показаний массовой концентрации хлорид-ионов в воде, мкг/л | от 0 до 10000 | от 0 до 10000 |
| Диапазон измерений массовой концентрации хлорид-ионов в воде, мкг/л | от 100 до 10000 | от 100 до 10000 |
| Пределы допускаемой приведенной погрешности измерения массовой концентрации хлорид-ионов в воде, % | ±5 | ±5 |
| Габаритные размеры, высотахширинахглубина, мм, не более: измерительный модуль система охлаждения пробы | 650x450x270 600x235x440 | 650x450x270 600x235x440 |
| Масса, кг, не более | 21 | 22,7 |
| Электропитание: - напряжение, В - частота, Г ц - потребляемая мощность, ВА, не более | от 198 до 253 от 49 до 51 100 | |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от 5 до 40 от 30 до 95 (без конденсации) от 79 до 124 | |
| Всего листов 4 | ||
| Средний срок службы, лет | 8 | 8 |
| Вероятность безотказной работы, не менее | 0,99 | 0,99 |
| Наработка на отказ, ч | 8000 | 8000 |
Знак утверждения типа наносится на корпус измерительного преобразователя в виде клеевой этикетки и на эксплуатационную документацию - типографским способом.
В комплект входят:
- Анализатор - 1 шт.
- Система кондиционирования пробы - 1 шт.
- Измерительный электрод - 1 шт.
- Электрод сравнения - 1 шт.
- Температурный зонд - 1 шт.
- Раствор электролита для электрода сравнения, емкостью 2 унции - 1 шт.
- Модуль формирования сигналов - 1 шт.
- Динамический калибратор - 1шт.
- Спринцовка - 1 шт.
- Стандартный раствор 100 мкг/л, емкостью 1 пинта - 1 шт.
- Кислотный реактив (муравьиная кислота), емкостью 1 л. - 1 шт.
- Емкость для распыления реактива - 1 шт.
- Термостатированные шланги подачи пробы - 2 шт.
- Комплект реагентов и расходных материалов на 1 год эксплуатации.
- Руководство по эксплуатации - 1 экз.
- Методика поверки «Анализаторы хлорид-ионов в воде автоматические ORION моделей ORION 1817LL, ORION 2117LL. Методика поверки. МП-242-1535-2013» - 1 экз.
осуществляется по документу МП-242-1535-2013 «Анализаторы хлорид-ионов в воде автоматические ORION моделей ORION 1817LL, ORION 2117LL. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в марте 2013 г.
Средства поверки:
1. СО состава хлорид-ионов ГСО 6687-93^6689-93;
2. Колбы мерные 2-го класса точности ГОСТ 1770-74;
3. Пипетки градуированные 2-го класса точности ГОСТ 29227-91;
4. Вода дистиллированная ГОСТ 6709-72;
5. Термометр лабораторный ТЛ-4 по ТУ 25-2021.003-88, класс точности 1.
Методика измерений изложена в руководстве по эксплуатации «Анализаторы хлорид-ионов в воде автоматические ORION моделей ORION 1817LL, ORION 2117LL. Руководство по эксплуатации».
Нормативные и технические документы, распространяющиеся на анализаторы хлорид-ионов в воде автоматические ORION моделей ORION 1817LL, ORION 2117LL
ГОСТ 27987-88 «Анализаторы жидкости потенциометрические ГСП. Общие технические условия»
Техническая документация фирмы «THERMO ORION INC», США
Лист № 4 Всего листов 4
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
