| Номер в госреестре | 55088-13 |
| Наименование СИ | Манометр показывающий |
| Обозначение типа СИ | M5000 |
| Изготовитель | "Regulateurs GEORGIN", Франция |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Номер в госреестре | 55088-13 |
| Наименование СИ | Манометр показывающий |
| Обозначение типа СИ | M5000 |
| Изготовитель | "Regulateurs GEORGIN", Франция |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |

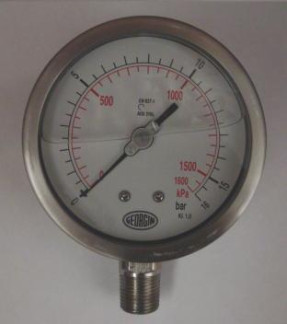

Манометр показывающий M5000 (далее по тексту - манометр) предназначен для измерений избыточного давления жидких и газообразных сред, в том числе коррозионных на Челябинской ТЭЦ-1.
Принцип действия манометра основан на уравновешивании измеряемого давления силой упругой деформации трубчатой пружины из нержавеющей стали с одним глухим концом (трубка Бурдона). Один конец пружины соединен с держателем, а другой связан с трибко-секторным механизмом, преобразующим деформацию пружины в угол поворота указательной стрелки.
Корпус манометра изготовлен из нержавеющей стали и заполнен глицерином.
Таблица 1
| Наименование характеристики | Значение характеристики |
| Диапазоны измерений давления, бар, (МПа): | от 0 до 16 (от 0 до 1,6) |
| Пределы допускаемой основной приведенной погрешности, % | ± 1 |
| Температура окружающей среды, °С | от минус 40 до плюс 65 |
| Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/ 10° C | ± 0,8 |
| Г абаритные размеры, мм, (диаметр, высота, ширина) | 110,5x143,25x48 |
| Масса, кг, не более | 0,75 |
- манометр показывающий M5000, зав. № MBA70 CP510
1 шт; 1 экз.
- паспорт
Осуществляется по документу МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
приведены в паспорте.
Нормативные и технические документы, устанавливающие требования к манометру показывающему M5000
ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».
МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».
Техническая документация фирмы-изготовителя.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
