Радиометр Аргус-15, 54991-13

Документы

Карточка СИ

Номер в госреестре	54991-13
Наименование СИ	Радиометр
Обозначение типа СИ	Аргус-15
Изготовитель	ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва
Год регистрации	2013
МПИ (интервал между поверками)	1 год
Описание типа	скачать

Назначение

Радиометр «Аргус-15» предназначен для измерения энергетической освещенности от инфракрасных светодиодов в спектральном диапазоне 0,75 - 1,1 мкм.

Описание

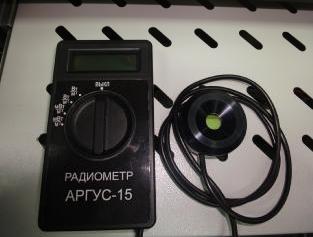

Принцип действия радиометра «Аргус-15» основан на преобразовании потока излучения в диапазоне длин волн 0,75 - 1,1 мкм в электрический сигнал, пропорциональный энергетической освещенности. Конструкция радиометра «Аргус-15» включает индикаторный и измерительный блоки. Измерительный блок радиометра соединяется электрическим кабелем с индикаторным блоком.

Метрологические и технические характеристики радиометра приведены в таблице 1. Таблица 1

Наименование параметра	Значение параметра
Спектральный диапазон, мкм	0,75 - 1,10
Диапазон измерений энергетической освещенности, Вт/м2	0,1 - 200
Предел допускаемой погрешности измерения энергетической освещенности, %, не более	10,0
Габаритные размеры основных составных частей, мм, не более - индикаторного блока - измерительного блока	130x70x30 045x27
Масса основных составных частей, кг, не более - индикаторного блока - измерительного блока	0,2 0,3
Электропитание осуществляется от аккумуляторной батареи с напряжением, В	9
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность воздуха, %	20±5 101±5 65±15

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус радиометра методом наклеивания.

Комплектность

Перечень основного и дополнительного оборудования приведен в таблице 2.

Таблица 2

Наименование	Количество, шт
Радиометр «Аргус-15»	1
Руководство по эксплуатации с методикой поверки	1
Чехол	1

Поверка

осуществляется по документу РЭ 4481-071-05842749-2013 «Радиометр «Аргус-15» Руководство по эксплуатации (приложение 1 «Методика поверки»)», утверждённому ГСИ СИ ФГУП «ВНИИОФИ» 14 января 2013 года Основные средства поверки:

1 Вторичный эталон потока излучения и энергетической освещенности ВЭТ 162-3-2003 Основные метрологические характеристики:

диапазон длин волн 0,03 - 1,1 мкм;

диапазон значений энергетической освещенности 10-6 - 102 Вт/м2 среднее квадратическое отклонение (СКО) S0 = (0,8 - 3,0)10-2

2 Вторичный эталон потока излучения и силы излучения ВЭТ 84-14-2013 Основные метрологические характеристики:

диапазон длин волн 0,2 - 1,6 мкм; диапазон значений потока излучения 10-6 - 210-2 Вт; диапазон значений силы излучения 10-3 - 102 Вт/ср среднее квадратическое отклонение (СКО) So = (0,5 - 1,6)10-2
