Назначение
Анализаторы для характеризации дисперсий акустические и электроакустические серии DT (DT-1202, DT-100, DT-300, DT-310, DT-330, DT-600, DT-700) (далее - приборы) предназначены для измерений средних размеров частиц, динамической вязкости и удельной электрической проводимости различных дисперсий.
Описание
Принцип действия приборов основан на возбуждении ультразвуковых колебаний в исследуемом образце жидкости или жидкой дисперсии и дальнейшем измерении скорости звука, тока колебаний коллоидной системы и спектра затухания ультразвука, значения которых используются в дальнейшем для определения средних размеров частиц, динамической вязкости и удельной электрической проводимости исследуемых дисперсий.

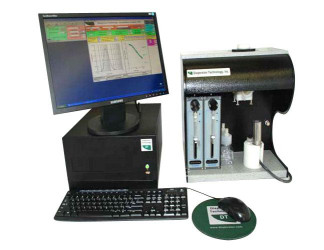

Приборы состоят из сенсорного блока и ПЭВМ со специализированным программным обеспечением, позволяющим обрабатывать и отображать результаты измерений. Модификации приборов отличаются набором применяемых сенсоров.
Управление приборами осуществляется с помощью внешней ПЭВМ с использованием специализированного программного обеспечения (ПО).
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1.
Наименование ПО | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
Программа управления процессом измерений и обработки результатов измерений, версия | Dispersion Technology DT 1200 | v.5.6.30 | 6E71C8E618FBE750 A73AE546F426004F AFC3410CC4D0479 AЕ95369F65B42FЕ BB | По ГОСТ Р 34.11-94 |
Технические характеристики
Метрологические и технические характеристики приведены в Таблице 2.
Таблица 2.
| | Значение | |
Наименование характеристики | DT-1202 DT-100 | DT-300 DT-310 DT-330 | DT-600 | DT-700 |
Диапазон измерений средних размеров частиц, мкм | 0,025 - 300 | _ | _ | _ |
Пределы допускаемой относительной погрешности измерений средних размеров частиц, %: - в диапазоне от 0,025 до 1 мкм | ±15 | | | |
- в диапазоне от 1 до 300 мкм | ±8 | - | - | - |
Диапазон измерений динамической вязкости, мПас | 1 - 85 | | 1 - 85 | |
Пределы допускаемой относительной погрешности измерений динамической вязкости, % | ±35 | | ±35 | |
Продолжение таблицы 2.
| Значение |
Наименование характеристики | DT-1202 DT-100 | DT-300 DT-310 DT-330 | DT-600 | DT-700 |
Диапазон измерений удельной электрической проводимости, См/м | 0,005 - 10 | 0,005 - 10 | - | 10-7 - 10-4 |
Пределы допускаемой | | | | |
относительной погрешности | | | | |
измерений удельной электрической | | | | |
проводимости, %: - в диапазоне от 0,005 до 0,03 См/м | ±13 | ±13 | - | - |
- в диапазоне от 0,03 до 0,10 См/м | ±3,5 | ±3,5 | - | - |
- в диапазоне от 0,10 до 1,5 См/м | ±1 | ±1 | - | - |
- в диапазоне от 1,5 до 10 См/м | ±40 | ±40 | - | - |
- в диапазоне от 10-7 до 10-4 См/м | - | - | - | ±15 |
Напряжение питания от сети | | | | |
переменного тока частотой (50±1) Гц, В | | 220 ± 22 | |
Потребляемая мощность, кВ-А, не более | 0,3 |
Время выхода на рабочий режим, мин, не более | 30 |
Условия эксплуатации: | | | | |
»-» о/'ч - температура окружающей среды, С | | 15 | 25 | |
- относительная влажность воздуха, | | | | |
%, не более | | 70 | |
Знак утверждения типа
Знак утверждения типа наносится в виде наклейки на прибор и титульный лист технической документации фирмы-изготовителя типографским способом.
Комплектность
В комплект поставки входят: анализатор для характеризации дисперсий акустические и электроакустические серии DT, программное обеспечение на CD, техническая документация фирмы-изготовителя.
Поверка
осуществляется по документу МП 54931-13 «Анализаторы для характеризации дисперсий акустические и электроакустические серии DT (DT-1202, DT-100, DT-300, DT-310, DT-330, DT-600, DT-700) фирмы Dispersion Technology, Inc., США. Методика поверки», утвержденному руководителем ГЦИ СИ ОАО «НИЦПВ» в августе 2013 г.
Средства поверки: ГСО 10145-2012, СОП 93-ВНИИМ, СОП 81-ВНИИМ, ГСО 8594-2004, вода дистиллированная (ГСССД 261-2011), ГСО 7374-97, ГСО 7375-97, ГСО 7376-97, ГСО 7377-97, ГСО 7378-97, измеритель иммитанса цифровой Е 7-21, магазин сопротивлений Р4042.
Руководство по эксплуатации «Анализаторы для характеризации дисперсий акустические и электроакустические серии DT (DT-1202, DT-100, DT-300, DT-310, DT-330, DT-600, DT-700).
Нормативные и технические документы, устанавливающие требования к анализаторам для характеризации дисперсий акустическим и электроакустическим серии DT (DT-1202, DT-100, DT-300, DT-310, DT-330, DT-600, DT-700)
Техническая документация фирмы-изготовителя.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
