Преобразователи промежуточные Bm 5514, 54922-13

Назначение

Преобразователи промежуточные Вт 5514 (далее по тексту - преобразователи) предназначены для усиления сигналов с тензометрических первичных преобразователей статикодинамических процессов, имеющих параметры мостовой схемы.

Описание

Преобразователь Вт 5514 представляет собой восьмиканальный измерительный прибор. Измерительный канал включает в себя усилитель и фильтр. Сигнал с мостового тен-зодатчика, пропорциональный измеряемому параметру, поступает на вход усилителя постоянного напряжения. Усиленный сигнал поступает на фильтр нижних частот, позволяющий выделить напряжение низкочастотного выходного сигнала. Требуемый исходный уровень на выходе измерительного канала устанавливается с помощью системы автоматической балансировки, позволяющей хранить информацию об уровне балансировки при отключении питания. С помощью формирователя калибровочных импульсов осуществляется калибровка системы датчик-преобразователь путем подключения образцового резистора к плечу измерительного моста тензодатчика. В преобразователях предусмотрен контроль целостности измерительных цепей датчика. Блок контроля подключен к измерительной диагонали моста тен-зодатчика и выдает сигнал о состоянии моста тензодатчика. Одновременно блок контроля отключает питание тензодатчика, который находится в аварийном режиме.

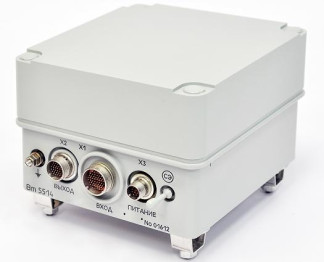

Внешний вид преобразователя приведен на рисунке 1.

В зависимости от диапазона измерений преобразователь имеет шесть вариантов исполнения AR/R = 2,810-3; 5,610-3; 11,210-3; 1610-3; 31,510-3; 6310-3.

Технические характеристики

Наименование показателя

Пределы измерений, AR/R

Выходной сигнал, В Частотный диапазон, Г ц

Напряжение питания, В Ток потребления, мА, не более

Предел основной приведенной погрешности, %, не более

Предел дополнительной погрешности от воздействия температуры среды и напряжения питания, %, не более

Сопротивление электрической изоляции в нормальных климатических условиях, МОм, не менее Диапазон рабочих температур, °С Масса, кг, не более

Габаритные размеры(ширина х длина х высота), мм

Значение показателя

2,810-3; 5,610-3; 11,210-3; 1610-3; 31,510-3; 6310-3 от 0 до 6

0-16; 0-31,5; 0-63; 0-125;

0-250; 0-500; 0-1000 23-34 320

0,5

1,96

20

от минус 50 до 50 1,9±0,2 134,5х142,5х91,5

Примечание: нормальные климатические условия характеризуются по ГОСТ 15150-69 температурой воздуха от 15°С до 35°С, относительной влажностью воздуха от 45% до 75%, атмосферным давлением от 86 до 106 кПа (от 645 до 795 мм рт.ст.).

Знак утверждения типа

Знак утверждения типа наносится на титульный лист эксплуатационной документации.

Комплектность

В комплект поставки входят:

преобразователь Bm 5514 - 1 шт.;

формуляр Вт3.211.030ФО - 1 экз.;

руководство по эксплуатации Вm3.211.030РЭ - 1 экз.;

розетка СНЦ1З-76/22Р-11-а-В ГЕ0.364.245 ТУ - 1 шт., розетка СНЦ1З-102/27Р-11-а-В ГЕ0.364.245 ТУ - 1шт.;

Поверка

Поверка осуществляется по методике Вт 3.211.030 МП «Преобразователи промежуточные Вт 5514. Методика поверки», утвержденной начальником ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ 20 июля 2004 г.

Средства поверки: источник питания постоянного тока Б5-45; вольтметр универсальный цифровой В7-34А; источник питания постоянного тока Б5-8; тераомметр Е6-13А; осциллограф универсальный С1-83; прибор комбинированный Ц-4353

Сведения о методах измерений

Методика измерений содержится в руководстве по эксплуатации Вт 3.211.030РЭ.

Нормативные и технические документы, устанавливающие требования к преобразователям промежуточным Bm 5514

Преобразователь промежуточный Вт 5514 Технические условия Вт 3.211.030 ТУ.

Рекомендации к применению

Измерения, предусмотренные законодательством Российской Федерации о техническом регулировании.
