| Номер в госреестре | 54877-13 |
| Наименование СИ | Весы электронные сталь-ковша |
| Обозначение типа СИ | ВСК |
| Изготовитель | ПАО "Новокраматорский машиностроительный завод" (НКМЗ) |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Номер в госреестре | 54877-13 |
| Наименование СИ | Весы электронные сталь-ковша |
| Обозначение типа СИ | ВСК |
| Изготовитель | ПАО "Новокраматорский машиностроительный завод" (НКМЗ) |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Весы электронные сталь-ковша ВСК Назначение средства измерений
Весы электронные сталь-ковша ВСК (далее - весы) предназначены для определения массы жидкой стали в сталь-ковше на двухручьевой вертикальной машине непрерывного литья заготовок № 3 в Конверторном цехе № 1 (КЦ 1) ОАО «Новолипецкий металлургический комбинат» (ОАО «НЛМК»).
Весы являются электронными, стационарными, с автоматическим
уравновешиванием и с дискретным отсчетным устройством.
В состав весов входят:

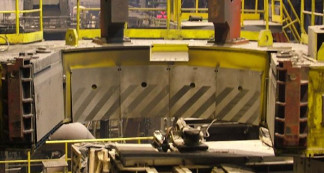

- устройство грузоприемное, состоящее из трех отдельных весовых балок, установленных на подъемной раме сталь-ковша;
- датчики весоизмерительные тензорезисторные OWE фирмы «SCHENCK PROCESS GmbH» Германия, грузоподъемностью 150 т в количестве 3 шт.,
- устройство весоизмерительное «Siwarex М» фирмы «SIEMENS», Германия (номер Госреестра СИ 15976-05);
- дисплей;
- табло.
Заводские номера весов, весоизмерительных тензорезисторных датчиков и устройства весоизмерительного указаны в таблице 1.
Таблица 1
| -и - №п | Заводские номера весов ВСК | Заводские номера устройств весоизмерительных Siwarex M | Заводские номера весоизмерительных тензорезис-торных датчиков |
| 1 | 2 | 3 | 4 |
| 1 | 01 | 01 | 0022В927, 0022В9^, 0022D926 |
| 2 | 02 | 02 | 0022В928, 0022В920, 0022D921 |
б) устройство весоизмерительное в) весоизмерительный тензорезисторный датчик
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее аналоговый электрический сигнал поступает в устройство весоизмерительное, преобразуется в значение массы взвешиваемого груза и передается на табло и дисплей. Взвешивание происходит в статическом режиме.
Весы снабжены следующими функциями:
- автоматическая и полуавтоматическая установка нуля;
- сигнализация об ограничении диапазона взвешивания.
Идентификационные данные программного обеспечения приведены в таблице 2. Таблица 2
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| SIWATOOL M | Сталь-ковш | V5.53 | - | - |
Программное обеспечение (ПО) весов разработано фирмой SIEMENS, Германия, и размещено в устройстве весоизмерительном «Siwarex М» фирмы «SIEMENS», Германия. Устройство смонтирован в отдельном шкафу.
С целью защиты ПО весов от непреднамеренных и преднамеренных изменений метрологически значимой части ПО и измеренных данных, предусмотрено:
- наличие пароля для установки рабочего режима;
- блокировка прибора в нерабочем состоянии;
- пломбирование мест соединения передней панели и корпуса устройства весоизмерительного пломбировочными наклейками.
Места нанесения пломбировочных наклеек указаны на рисунке 2.
Места нанесения пломбировочных наклеек
Защита ПО от непреднамеренных и преднамеренных воздействий по МИ 3286-2010 соответствует уровню «С».
Метрологические и технические характеристики весов приведены в таблице 3.
| Наименование характеристик | Заводские номера весов | |
| 01 | 02 | |
| Максимальная нагрузка, Max, т | 300 | 300 |
| Минимальная нагрузка, Мт, т | 5 | 5 |
| Действительная цена деления, d, кг | 1000 | 1000 |
| Поверочное деление, е, кг | 1000 | 1000 |
| Число поверочных делений, n | 300 | 300 |
| Пределы допускаемой абсолютной погрешности при поверке для нагрузки т, ± кг для m = от 5 до 100 т включ. | 500 | 500 |
| для m > от 100 до 200 т включ. | 1000 | 1000 |
| для m > от 200 до 300 т включ. | 1500 | 1500 |
| Время прогрева, мин, не менее | 5 | 5 |
Примечание - Термины и условные обозначения метрологических и технических характеристик весов в настоящем описании типа приведены в соответствии с требованиями ГОСТ Р 53228-2008.
Значения пределов допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.
Знак утверждения типа наносится типографским способом на титульном листе Руководства по эксплуатации весов электронных сталь-ковша ВСК РЭ 032-11-015-2012
1 Весы электронные сталь-ковша ВСК 1 комп.
2 Комплект соединительных кабелей 1 комп.
3 Руководство по эксплуатации весов РЭ 032-11-015-2012 1 шт.
4 Методика поверки весов МП 032-11-015- 2012 1 шт.
осуществляется по документу МП 032-11-015-2012 «Весы электронные сталь-ковша ВСК. Методика поверки», утвержденному ФБУ «Липецкий ЦСМ» 18.09.2012 г. Основные средства поверки - гири с номинальным значением массы 2000 кг, 20 кг класса точности М1 .
Методика измерений весов содержится в «Руководстве по эксплуатации весов электронных сталь-ковша ВСК РЭ 032-11-015-2012»
Нормативные и технические документы
1 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений
массы».
2 Техническая документация фирмы-изготовителя (Рабочий проект, Руководство по эксплуатации весов электронных сталь-ковша ВСК РЭ 032-11-015-2012).
Лист № 5 Всего листов 5
3 МП 032-11-015-2012 «Весы электронные сталь-ковша ВСК. Методика поверки», утвержденная ФБУ «Липецкий ЦСМ» 18.09.2012 г.
Область применения весов - вне сферы государственного регулирования обеспечения единства измерений.
