ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Весы электронные пром-ковша ВПК Назначение средства измерений
Весы электронные пром-ковша ВПК (далее - весы) предназначены для определения массы жидкой стали в пром-ковше на двухручьевой вертикальной машине непрерывного литья заготовок № 3 в Конверторном цехе № 1 (КЦ 1) ОАО «Новолипецкий металлургический комбинат» (ОАО «НЛМК»).
Описание
Весы являются электронными, стационарными, с автоматическим
уравновешиванием и с дискретным отсчетным устройством.
В состав весов входят:
- устройство грузоприемное, состоящее из трех отдельных весовых балок, установленных на подъемной раме тележки пром-ковша;
- датчики весоизмерительные тензорезисторные DWR 50 t фирмы «SCHENCK PROCESS GmbH» Германия, грузоподъемностью 50 т в количестве 3 шт.,
- устройство весоизмерительное «Siwarex М» фирмы «SIEMENS», Германия (номер Госреестра СИ 15976-05);
- дисплей;
- табло.
Заводские номера весов, датчиков весоизмерительных тензорезисторных и устройства весоизмерительного указаны в таблице 1.
Таблица 1
№ | Заводские | Заводские | номера | Заводские номера датчиков |
п/п | номера весов | устройств | весоизме- | весоизмерительных |
| ВПК | рительных | Siwarex M | тензорезисторных |
1 | 2 | 3 | 4 |
1 | 01 | 01 | 01, 02, 03 |
2 | 02 | 02 | 04, 05, 06 |

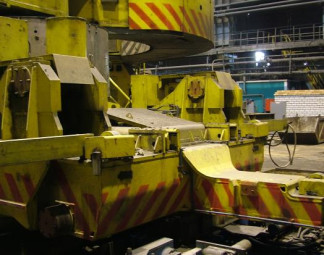

Общий вид элементов весов представлен на рисунке 1.
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее аналоговый электрический сигнал поступает в устройство весоизмерительное, преобразуется в значение массы взвешиваемого груза и передается на табло и дисплей. Взвешивание происходит в статическом режиме.
Весы снабжены следующими функциями:
- полуавтоматическая установка нуля;
- сигнализация об ограничении диапазона взвешивания.
Идентификационные данные программного обеспечения приведены в таблице 2. Таблица 2
Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
SIWATOOL М | Промковш | V5.52 | - | - |
Программное обеспечение (ПО) весов разработано фирмой SIEMENS, Германия, и размещено в устройстве весоизмерительном «Siwarex М» фирмы SIEMENS, Германия. Устройство смонтировано в отдельном шкафу.
С целью защиты ПО весов от непреднамеренных и преднамеренных изменений метрологически значимой части ПО и измеренных данных, предусмотрено:
- наличие пароля для установки рабочего режима;
- блокировка устройства весоизмерительного в нерабочем состоянии;
- пломбирование мест соединения передней панели и корпуса устройства весоизмерительного пломбировочными наклейками.
Места нанесения пломбировочных наклеек указаны на рисунке 2.
пломбировочных наклеек устройства
Защита ПО от непреднамеренных и преднамеренных воздействий по МИ 3286-2010 соответствует уровню «С».
Технические характеристики
Метрологические и технические характеристики весов приведены в таблице 3.
Наименование характеристики | Заводские номера весов |
01 | 02 |
Максимальная нагрузка, Max, т | 80 | 80 |
Минимальная нагрузка, Мт, т | 5 | 5 |
Действительная цена деления, d, кг | 500 | 500 |
Поверочное деление, е, кг | 500 | 500 |
Число поверочных делений, n | 160 | 160 |
Пределы допускаемой абсолютной погрешности при поверке для нагрузки т, ± кг для m = от 5 до 40 т включ. для m > от 40 до 80 т включ. | 250 500 | 250 500 |
Время прогрева, мин, не менее | 5 | 5 |
Примечание - Термины и условные обозначения метрологических и технических характеристик весов в настоящем описании типа приведены в соответствии с требованиями ГОСТ Р 53228-2008.
Значения пределов допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульном листе Руководства по эксплуатации весов электронных пром-ковша ВПК РЭ 032-11-014-2012
Комплектность
1 Весы электронные пром-ковша ВПК 1 комп.
2 Комплект соединительных кабелей 1 комп.
3 Руководство по эксплуатации весов РЭ 032-11-014-2012 1 шт.
4 Методика поверки весов МП 032-11-014- 2012 1 шт.
Поверка
осуществляется по документу МП 032-11-014-2012 «Весы электронные пром-ковша ВПК. Методика поверки», утвержденному ФБУ «Липецкий ЦСМ» 18.09.2012 г. Основные средства поверки - гири с номинальным значением массы 2000 кг, 20 кг класса точности М1 согласно ГОСТ 8.021-2005.
Сведения о методах измерений
Методика измерений содержится в «Руководстве по эксплуатации весов электронных пром-ковша ВПК РЭ 032-11-014-2012»
Нормативные и технические документы, устанавливающие требования к весам электронным пром-ковша ВПК
1 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений
массы».
2 Техническая документация фирмы-изготовителя (Рабочий проект, Руководство по эксплуатации весов электронных ВПК РЭ 032-11-014-2012).
Лист № 5 Всего листов 5
3 МП 032-11-014-2012 «Весы электронные пром-ковша ВПК. Методика поверки», утвержденная ФБУ «Липецкий ЦСМ» 18.09.2012 г.
Рекомендации к применению
Область применения весов - вне сферы государственного регулирования обеспечения единства измерений.
