| Номер в госреестре | 54860-13 |
| Наименование СИ | Счетчики электрической энергии трехфазные многотарифные |
| Обозначение типа СИ | СТЭМ-3А |
| Изготовитель | ООО "Концерн-Энергия", г .Москва |
| Год регистрации | 2013 |
| Срок свидетельства | 16.09.2018 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Счетчики электрической энергии трехфазные многотарифные СТЭМ-3А Назначение средства измерений
Счетчики электрической энергии трехфазные многотарифные СТЭМ-3А (далее -счетчики) непосредственного и трансформаторного включения предназначены для измерений и учета активной и реактивной электрической энергии в трехфазных четырехпроводных сетях переменного тока промышленной частоты в прямом и обратном направлениях в многотарифном режиме.
Принцип действия счетчиков основан на преобразовании в цифровую форму мгновенных значений (выборок) аналоговых сигналов, пропорциональных значениям входных тока и напряжения, меняющихся во времени, с последующим цифровым перемножением и вычислением цифровых значений активной и реактивной мощности, преобразуемых далее в частоту следования импульсов, суммирование которых дает количество потребляемой электроэнергии.
Конструктивно счетчики состоят из электронного модуля, корпуса, клеммной колодки и крышки клеммной колодки. Электронный модуль состоит из микропроцессорной платы и установленного на ней жидкокристаллического индикатора (ЖКИ). На микропроцессорной плате расположены блок питания, специализированная интегральная микросхема (СБИС), микроконтроллер для обработки и регистрации данных, перепрограммируемое ПЗУ для хранения профиля нагрузки, данных конфигурации и вспомогательных констант, резистивный делитель напряжения. Информация об измеряемых величинах напряжения и тока с помощью делителя напряжения и трансформатора тока поступает на СБИС, где происходит ее аналого-цифровое преобразование. После этого, полученная цифровая информация проходит соответствующую программную обработку в микропроцессоре, который обеспечивает и координирует работу ПЗУ, ЖКИ и интерфейсов. Измерительный процесс носит характер непрерывного измерения сигналов, полученных с СБИС. Конструкция корпуса обеспечивает пыле- и влагозащиту электронного модуля, как со стороны корпуса, так и со стороны клеммной колодки. Крепление кожуха корпуса и крышки клеммной колодки предусматривает раздельную установку пломб ОТК предприятия-изготовителя, поверителя и энергоснабжающей организации.
Счетчики имеют цифровые интерфейсы RS485, RS232 (опционально), PLC и UART для обмена информацией с внешними устройствами и применения их в автоматизированных системах контроля и учета электроэнергии, а также телеметрический выход и реле управления.
Счетчики могут применяться автономно или в автоматизированной системе сбора данных о потреблении электрической энергии с заранее установленной программой и возможностью установки (коррекции) в счетчике временных сезонных тарифов.
Счетчики обладают возможностью инициации связи от прибора учета на верхний уровень автоматизированной системы сбора данных по событиям (вскрытие корпуса счетчика, снятие крышки клеммной колодки, хищение счетчика и т.д.).
Счетчики оборудованы реле управления нагрузкой, предназначенным для ограничения или прекращения электроснабжения (путем разрыва цепи в трех фазах). В соответствии с настройками, реле можно отключать и подключать удаленно и локально нажатием соответствующих кнопок.

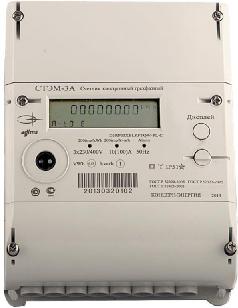

Фотографии общего вида счетчиков электрической энергии трехфазных многотарифных СТЭМ-3А представлены на рисунках 1 - 2.
Программное обеспечение (ПО) счетчиков встроено в ПЗУ. Конфигурация, содержащая информацию о порядке работы счётчика, программируется изготовителем в соответствии с требованиями Заказчика. Для защиты счетчика от несанкционированного вмешательства в его работу предусмотрены конструктивные, программные и схемотехнические решения, которые обеспечивают надежную защиту счетчика и данных. Измерительные цепи и выходные цепи импульсного (телеметрического) выхода защищены от несанкционированного доступа путем пломбирования крышки клеммной колодки. Счетчик фиксирует попытки несанкционированного доступа в журнале событий: при несанкционированном вскрытии корпуса и снятии крышки клеммной колодки; при наличии внешнего магнитного поля. Идентификационные данные ПО счетчиков электрической энергии трехфазных многотарифных СТЭМ-3А представлены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| CEW-03 | CEW-03 | 20130308 | 4358F2A6 | CRC32 |
Уровень защиты программного обеспечения «А» по МИ 3286-2010.
Основные метрологические и технические характеристики счетчиков электрической энергии трехфазных многотарифных СТЭМ-3 А представлены в таблице 2.
Таблица 2
| Значение для счетчиков | ||
| Наименование характеристики | непосредственного | трансформаторного |
| включения | включения | |
| Классы точности: | ||
| - по ГОСТ Р 52322-2005 | 1 | 1 |
| - по ГОСТ Р 52323-2005 | - | 0,2S; 0,5S |
| - по ГОСТ Р 52425-2005 | 2 | 1; 2 |
| Количество тарифов | от 1 до 8 | |
| Базовое 1б (номинальное 1ном) значение силы тока, А | 10 | 1; 5 |
| Максимальное значение силы тока, А | 100 | 2; 7,5 |
| 3x57,7/100; | ||
| Номинальное значение напряжения (ином), В | 3x230/400 | 3x110/190; 3x230/400 |
| Рабочий диапазон напряжений | от 0,7-ином | до 1,2'Цном |
| Номинальное значение частоты, Гц | 50 | |
| Рабочий диапазон частот, Гц | от 47,5 до 52,5 | |
| Постоянная счетчика: | ||
| - по активной энергии, имп./кВт-ч | 200 | 2000 |
| - по реактивной энергии, имп./квар-ч | 200 | 2000 |
| Стартовый ток (чувствительность), мА | 0,004 1б | 0,0011ном |
| Наименование характеристики | Значение для счетчиков | |
| непосредственного включения | трансформаторного включения | |
| Активная потребляемая мощность в цепях напряжения, Вт, не более | 2 | |
| Полная потребляемая мощность в цепях напряжения, В-А, не более | 8 | 4 |
| Полная потребляемая мощность в цепях тока, В-А, не более | 0,1 | |
| Средняя наработка на отказ, ч, не менее | 140000 | |
| Средний срок службы, лет, не менее | 30 | |
| Ход часов, с/сутки | ± 0,5 | |
| Габаритные размеры (ширинахвысотахглубина), мм | 176 х 229,7 (272) х 75,5 | |
| Масса, кг, не более | 2 | |
| Степень защиты по ГОСТ 14254-96 | IP51 | |
| Класс защиты по ГОСТ Р 51350-99 | II | |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление кПа (мм рт. ст.) | от минус 40 до плюс 70 95 70 - 106,7 (537 - 800) | |
| * для счетчиков трансформаторного включения | ||
Знак утверждения типа наносят на лицевую панель счетчиков методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
В комплект поставки входят:
- счётчик (с крышкой клеммной колодки) 1 шт.
- паспорт 1 экз.
- руководство по эксплуатации (по запросу, на партию) 1 экз.
- методика поверки (по запросу, на партию) 1 экз.
Поверка счетчиков осуществляется по документу МП-1619/550-2013 «Счетчики электрической энергии трехфазные многотарифные СТЭМ-3А. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» в июне 2013 г.
Перечень основных средств, применяемых при поверке:
- система поверочная переносная PTS3.3C максимальное значение напряжения: 3*480 В; максимальное значение силы тока: 100 А; диапазон регулирования угла сдвига фаз: 0 - 360 °; класс точности: 0,05
Методы измерений с помощью счетчиков электрической энергии трехфазных многотарифных СТЭМ-3А указаны в документе «Счетчики электрической энергии трехфазные многотарифные СТЭМ-3 А. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии трехфазным многотарифным СТЭМ-3А
1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
2 ГОСТ Р 52320-2005 (МЭК 62052-11:2003) «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».
3 ГОСТ Р 52322-2005 (МЭК 62053-21:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2».
4 ГОСТ Р 52323-2005 (МЭК 62053-22:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S».
5 ГОСТ Р 52425-2005 (МЭК 62053-23:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии».
6 Технические условия ТУ 4228-001-99633093-2013.
