Счетчики электрической энергии однофазные многотарифные СЭМ-1А, 54859-13

Документы
Карточка СИ
Номер в госреестре 54859-13
Наименование СИ Счетчики электрической энергии однофазные многотарифные
Обозначение типа СИ СЭМ-1А
Изготовитель ООО "Концерн-Энергия", г.Москва
Год регистрации 2013
Срок свидетельства 16.09.2018
МПИ (интервал между поверками) 16 лет
Описание типа скачать

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Счетчики электрической энергии однофазные многотарифные СЭМ-1А Назначение средства измерений

Счетчики электрической энергии однофазные многотарифные СЭМ-1А (далее -счетчики) непосредственного включения предназначены для измерений и учета активной и реактивной электрической энергии в однофазных двухпроводных сетях переменного тока промышленной частоты в прямом и обратном направлениях в многотарифном режиме.

Описание

Принцип действия счетчиков основан на преобразовании в цифровую форму мгновенных значений (выборок) аналоговых сигналов, пропорциональных значениям входных тока и напряжения, меняющихся во времени, с последующим цифровым перемножением и вычислением цифровых значений активной и реактивной мощности, преобразуемых далее в частоту следования импульсов, суммирование которых дает количество потребляемой электроэнергии.

Конструктивно счетчики состоят из электронного модуля, корпуса, клеммной колодки и крышки клеммной колодки. Электронный модуль состоит из микропроцессорной платы и установленного на ней жидкокристаллического индикатора (ЖКИ). На микропроцессорной плате расположены блок питания, специализированная интегральная микросхема (СБИС), микроконтроллер для обработки и регистрации данных, перепрограммируемое ПЗУ для хранения профиля нагрузки, данных конфигурации и вспомогательных констант, резистивный делитель напряжения. Информация об измеряемых величинах напряжения и тока с помощью делителя напряжения и трансформатора тока поступает на СБИС, где происходит ее аналого-цифровое преобразование. После этого, полученная цифровая информация проходит соответствующую программную обработку в микропроцессоре, который обеспечивает и координирует работу ПЗУ, ЖКИ и интерфейсов. Измерительный процесс носит характер непрерывного измерения сигналов, полученных с СБИС. Конструкция корпуса обеспечивает пыле- и влагозащиту электронного модуля, как со стороны корпуса, так и со стороны клеммной колодки. Крепление кожуха корпуса и крышки клеммной колодки предусматривает раздельную установку пломб ОТК предприятия-изготовителя, поверителя и энергоснабжающей организации.

Счетчики имеют цифровые интерфейсы RS485, RS232 (опционально), PLC и UART для обмена информацией с внешними устройствами и применения их в автоматизированных системах контроля и учета электроэнергии, а также телеметрический выход и реле управления.

Счетчики могут применяться автономно или в автоматизированной системе сбора данных о потреблении электрической энергии с заранее установленной программой и возможностью установки (коррекции) в счетчике временных сезонных тарифов.

Счетчики обладают возможностью инициации связи от прибора учета на верхний уровень автоматизированной системы сбора данных по событиям (вскрытие корпуса счетчика, снятие крышки клеммной колодки, хищение электроэнергии и т.д.).

Счетчики оборудованы реле управления нагрузкой, предназначенным для ограничения или прекращения электроснабжения. В соответствии с настройками, реле можно отключать и подключать удаленно и локально нажатием соответствующих кнопок.

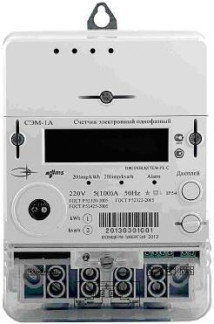

Фотография общего вида счетчиков электрической энергии однофазных многотарифных СЭМ-1А представлена на рисунке 1.

Программное обеспечение

Программное обеспечение (ПО) счетчиков встроено в ПЗУ. Конфигурация, содержащая информацию о порядке работы счётчика, программируется изготовителем в соответствии с требованиями Заказчика. Для защиты счетчика от несанкционированного вмешательства в его работу предусмотрены конструктивные, программные и схемотехнические решения, которые обеспечивают надежную защиту счетчика и данных. Измерительные цепи и выходные цепи импульсного (телеметрического) выхода защищены от несанкционированного доступа путем пломбирования крышки клеммной колодки. Счетчик фиксирует попытки несанкционированного доступа в журнале событий: при несанкционированном вскрытии корпуса и снятии крышки клеммной колодки; при наличии внешнего магнитного поля. Идентификационные данные ПО счетчиков электрической энергии однофазных многотарифных СЭМ-1А представлены в таблице 1.

Таблица 1

Наименование

программного

обеспечения

Идентифика

ционное

наименование

программного

обеспечения

Номер версии программного обеспечения

Цифровой

идентификатор

программного

обеспечения

Алгоритм

вычисления

цифрового

идентификатора

программного

обеспечения

CEW-01

CEW-01

20130303

9A87F488

CRC32

Уровень защиты программного обеспечения «А» по МИ 3286-2010.

Основные метрологические и технические характеристики счетчиков электрической энергии однофазных многотарифных СЭМ-1А представлены в таблице 2.

Таблица 2

Наименование характеристики

Значение

Классы точности:

- по ГОСТ Р 52322-2005

1

- по ГОСТ Р 52425-2005

2

Количество тарифов

от 1 до 8

Базовое значение силы тока (1б), А

5

Максимальное значение силы тока (1макс), А

100

Номинальное значение напряжения (ином), В

230

Рабочий диапазон напряжений

от 0,7-ином до 1,2'Ином

Номинальное значение частоты, Гц

50

Рабочий диапазон частот, Гц

от 47,5 до 52,5

Постоянная счетчика:

- по активной энергии, имп./кВт-ч

200

- по реактивной энергии, имп./квар-ч

200

Стартовый ток (чувствительность), мА

0,004 1б

Активная потребляемая мощность в цепях напряжения, Вт, не более

2

Полная потребляемая мощность в цепях напряжения, В-А, не более

8

Полная потребляемая мощность в цепях тока, В-А, не более

0,1

Средняя наработка на отказ, ч, не менее

140000

Средний срок службы, лет, не менее

30

Ход часов, с/сутки

± 0,5

Габаритные размеры (ширинахвысотахглубина), мм

142 х 224,5 х 72

Масса, кг, не более

1,5

Степень защиты по ГОСТ 14254-96

IP54

Класс защиты по ГОСТ Р 51350-99

II

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность, %, не более

от минус 40 до плюс 70 95

- атмосферное давление кПа (мм рт. ст.)

70 - 106,7 (537 - 800)

Знак утверждения типа

Знак утверждения типа наносят на лицевую панель счетчиков методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки входят:

-    счётчик (с крышкой клеммной колодки)    1 шт.

-    паспорт    1 экз.

-    руководство по эксплуатации (по запросу, на партию)    1 экз.

-    методика поверки (по запросу, на партию)    1 экз.

Поверка

Поверка счетчиков осуществляется по документу МП-1618/550-2013 «Счетчики электрической энергии однофазные многотарифные СЭМ-1А. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 12 июля 2013 г.

Перечень основных средств, применяемых при поверке:

- система поверочная переносная PTS3.3С максимальное значение напряжения: 3*480 В; максимальное значение силы тока: 100 А; диапазон регулирования угла сдвига фаз: 0 - 360 °; класс точности: 0,1

Сведения о методах измерений

Методы измерений с помощью счетчиков электрической энергии однофазных многотарифных СЭМ-1А указаны в документе «Счетчики электрической энергии однофазные многотарифные СЭМ-1 А. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии однофазным многотарифным СЭМ-1А

1    ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».

2    ГОСТ Р 52320-2005 (МЭК 62052-11:2003) «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».

3    ГОСТ Р 52322-2005 (МЭК 62053-21:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2».

4    ГОСТ Р 52425-2005 (МЭК 62053-23:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии».

5    Технические условия ТУ 4228-002-99633093-2013.

Рекомендации к применению

Осуществление торговли и товарообменных операций

54859-13
Номер в ГРСИ РФ:
54859-13
Производитель / заявитель:
ООО "Концерн-Энергия", г.Москва
Год регистрации:
2013
Cрок действия реестра:
16.09.2018
