ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Антенны широкополосные зеркальные К&8®АС008 с облучателем R&S®HL050S7 Назначение средства измерений

Антенны широкополосные зеркальные R&S®AC008 с облучателем R&S®HL050S7 (далее -антенны) предназначены (совместно с измерительными приемными устройствами) для измерений плотности потока энергии электромагнитного поля, параметров электромагнитной совместимости радиоэлектронных средств в диапазоне частот от 0,85 до 26,5 ГГц.

Описание

»

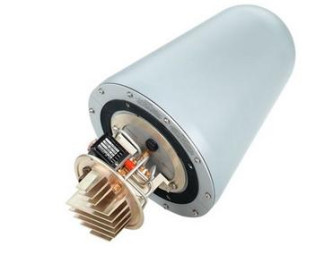

Рисунок 1 - Общий вид

Принцип действия антенн основан на преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность.

Конструктивно антенна состоит из рефлектора, представляющего собой параболоид вращения, устройства крепления облучателя и механизма ориентации в угломестной плоскости, треноги (обеспечивающей поворот антенны в азимутальной плоскости).

В качестве облучателя используется антенна логопериодическая R&S®HL050S7.

Для измерений параметров электромагнитных полей антенна подключается через соединитель по ГОСТ 13317-89 3.50 (розетка) к входу измерительного приемника, анализатора спектра, ваттметра поглощаемой мощности либо иного приемного устройства.

Программное обеспечение

Отсутствует

Технические характеристики

Диапазон рабочих частот, ГГц.............................................................. от 0,85 до 26,5.

Коэффициент усиления в диапазоне рабочих частот, дБ.......................................от 10 до 43.

Пределы допускаемой относительной погрешности

измерений коэффициента усиления, дБ...............................................................± 2,5.

КСВН входа, не более..........................................................................................3,0.

Коэффициент усиления МШУ, дБ, не менее..............................................................30.

Ширина главного лепестка диаграммы направленности на уровне половинной

ол0 10 от 20 до 1 .

мощности,

Масса, кг, не более:

-    антенны АС008 ......

-    облучателя HL050S7

Габаритные размеры (диаметр х высота), мм, не более:

-    антенны АС008 ........................................

...900x400; 210 x 390.

-    облучателя HL050S7............................................

Рабочие условия эксплуатации (по данным фирмы-изготовителя):

-    температура окружающего воздуха, °С.............................от минус 30 до плюс 55;

-    относительная влажность воздуха при температуре воздуха 20 °С, %.................до 80.

Знак утверждения типа наносится на таблички с типом и заводским номером антенн в виде наклейки (таблички крепятся к тыльной части антенн) и на титульный лист эксплуатационной документации фирмы-изготовителя типографским способом.

Комплектность

Комплект поставки прибора приведен в таблице 1. Таблица 1

Поверка

осуществляется по документу МП - РТ - 1938 - 2013 «Антенны широкополосные зеркальные R&S®AC008 с облучателем R&S®HL050S7. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 26 июня 2013 г.

Основное оборудование необходимое для поверки:

Сведения о методах измерений

Методы измерений с помощью антенн указаны в эксплуатационном документе «Антенны широкополосные зеркальные R&S®AC008 с облучателем R&S®HL050S7. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к антеннам широкополосным зеркальным R&S AC008 с облучателем R&S HL050S7

ГОСТ 13317-89. «Элементы соединений СВЧ трактов радиоизмерительных приборов. Присоединительные размеры».

ГОСТ 8.463-82. «ГСИ. Антенны и комплексы аппаратуры измерительные. Методы и средства поверки».

Техническая документация фирмы-изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
