| Номер в госреестре | 54771-13 |
| Наименование СИ | Магнитометр трехкомпонентный |
| Обозначение типа СИ | МТ-5 ШГЕИ1.420.024 |
| Изготовитель | ООО "Криомаг", г.С.-Петербург |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Номер в госреестре | 54771-13 |
| Наименование СИ | Магнитометр трехкомпонентный |
| Обозначение типа СИ | МТ-5 ШГЕИ1.420.024 |
| Изготовитель | ООО "Криомаг", г.С.-Петербург |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Магнитометр трехкомпонентный МТ-5 ШГЕИ1.420.017 (далее магнитометр МТ-5) предназначен для измерения модуля и трёх ортогональных компонент вектора магнитной индукции постоянного магнитного поля.
Принцип действия магнитометра МТ-5 основан на феррозондовом методе измерений индукции слабых магнитных полей, сущность которого заключается в возникновении электрического сигнала в одной из обмоток феррозонда при взаимодействии внешнего измеряемого поля и некоторого вспомогательного поля, создаваемого в объеме сердечников феррозонда, изготовленных из пермаллоя (магнитомягких материалов).

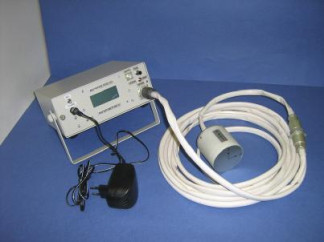

Магнитометр трехкомпонентный МТ-5 является цифровым феррозондовым переносным прибором, состоит из феррозондового трехкомпонентного датчика и электронного блока БЭ, соединенных кабелем. Измеренные значения компонент вектора магнитной индукции (МИ) Вх, Ву, В/ и модуля вектора МИ отображаются на дисплее БЭ. Фотография внешнего вида магнитометра МТ-5 приведена на рисунке 1.
Для недопущения несанкционированного доступа к элементам регулировки на передней панели блока электронного магнитометра МТ-5 предусмотрено место для пломбирования. Нанесение оттисков клейм или размещение наклеек производится на переднюю панель блока электронного магнитометра МТ-5.
| 1. Количество измерительных каналов | 3 |
| 2. Диапазон измерений компонент Х, У, Z магнитной индукции (МИ) постоянного магнитного поля, нТл | ±100000 |
| 3. Пределы допускаемой систематической составляющей абсолютной погрешности при измерении по компонентам Вх, Ву, В/ в диапазоне ±100000 нТл , нТл | ±40 |
| 4. СКО случайной составляющей абсолютной погрешности (при доверительной вероятности 0,95), нТл, не более | ±3 |
| 5. Пределы допускаемой систематической абсолютной погрешности при измерении модуля вектора МИ в диапазоне ±100000 нТл, нТл | ±50 |
| 6. Пределы допускаемой систематической абсолютной погрешности измерения МИ, обусловленной смещением нуля магнитометра по компонентам Х, У, Z, нТл | ±10 |
| 7. Углы неортогональности между осями датчика azx, а2у, аху (при погрешности определения ±10”), не более | 90” |
| 8. Порог чувствительности, нТл, не более | ±1 |
| 9. Потребляемая мощность при напряжении питания (12 ±2) В, Вт, не более | 4 |
| 10. Номинальный ток потребления при напряжении питания (12 ±2) В, А, не более | 0,3 |
Знак утверждения типа наносится на переднюю панель блока электронного магнитометра МТ-5 с помощью штампа и титульный лист паспорта - типографским способом.
| Наименование | Обозначение | Кол. | Примечание |
| Датчик МТ-5 | ШГЕИ2.733.049 | 1 | |
| Блок электронный | ШГЕИ2.068.044 | 1 | |
| Кабель сигнальный | ШГЕИ6.644.033 | 1 | |
| Блок питания Robiton | SN-500S | 1 | |
| Блок питания батарейный | ШГЕИ3.233.009 | 1 | |
| Жгут питания | ШГЕИ6.640.024 | 1 | |
| Паспорт | ШГЕИ1.420.024 ПС | 1 | |
| Руководство по эксплуатации | ШГЕИ1.420.024 РЭ | 1 | |
| Методика поверки | ШГЕИ1.420.024 МП | 1 |
осуществляется по документу ШГЕИ1.420.024 МП «Магнитометр трехкомпонентный МТ-5. Методика поверки», утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д. И. Менделеева" 06.06.2013 г.
Перечень основных средств поверки
| Наименование и тип средства поверки, обозначение нормативного документа, регламентирующего технические и метрологические характеристики средства поверки | Назначение | Примечание |
| Государственный первичный эталон единиц магнитных величин ГЭТ 12-91 | Воспроизведение компонент индукции постоянного магнитного поля |
Всего листов 3
| Гигрометр психрометрический ВИТ-1 ТУ 25-11.1645-84 | Измерение температуры и влажности воздуха | Доп. замена ВИТ-2 |
| Барометр-анероид М-110 ТУ 25041799-75 | Измерение атмосферного давления |
Нормативные и технические документы, устанавливающие требования к магнитометру трехкомпонентному МТ-5 ШГЕИ1.420.024
Технические условия ШГЕИ1.420.024 ТУ
при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
