Комплекты мер для поверки систем томографических General Electric, 54705-13

Документы
Карточка СИ
Номер в госреестре 54705-13
Наименование СИ Комплекты мер для поверки систем томографических
Обозначение типа СИ General Electric
Изготовитель "GOEKELER Messtechnik GmbH", Германия
Год регистрации 2013
Срок свидетельства 23.08.2018
МПИ (интервал между поверками) 2 года
Описание типа скачать

Назначение

Комплекты мер для поверки систем томографических General Electric (далее по тексту - меры), предназначены для поверки, настройки систем томографических General Electric.

Описание

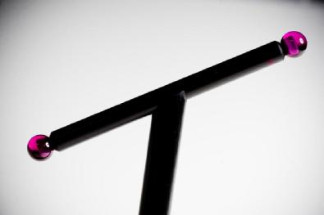

Комплект состоит из трех видов мер и отличаются измеряемыми параметрами: с двумя рубиновыми сферами (Рис.1); с 4 рубиновыми сферами (Рис.2) и керамическая сфера (Рис.3).

Меры с двумя рубиновыми сферами изготавливаются из углепластика шести типоразмеров. Сферы соединяются перекладиной, которая закрепляется своей серединой на вертикальной оси под углом около 30 градусов (кроме мер с рубиновыми сферами диаметром 1 мм). Наклон служит для избежания перекрытия сфер в процессе сканирования, а также для обеспечения наиболее полного охвата сканируемого объема. На мерах с рубиновыми сферами диаметром 1 мм перекладина отсутствует.

Меры с четырьмя рубиновыми сферами изготавливаются из углепластика двух типоразмеров. Сферы расположены на определенном расстоянии друг от друга на стержне по одной оси.

Керамические сферы изготавливаются двух типоразмеров и представляют стержень из углепластика, на который установлена сфера.

Тип меры

Меры с двумя рубиновыми сферами

Керамические

сферы

Диаметр сфер, мм

2

2

2

6

10

10

20

30

Пределы допускаемых отклонений диаметров сфер, мм

±0,002

±0,002

±0,002

±0,002

±0,002

±0,002

±0,002

±0,002

Расстояние между центрами сфер, мм

4

8

16

40

100

200

-

-

Пределы допускаемых отклонений расстояния между центрами сфер, мм

±0,002

±0,002

±0,002

±0,002

±0,002

±0,002

Тип меры

Меры с четырьмя рубиновыми сферами

Диаметр сфер, мм

10

4

Пределы допускаемых отклонений диаметров сфер, мм

±0,002

±0,002

Диапазон расстояний между центрами сфер, мм 1-2 1-3

1-4

2-3

2-4

3-4

от 20 до 30 от 45 до 55 от 110 до 130 от 20 до 30 от 90 до 100 от 65 до 75

от 5 до 10 от 12 до 18 от 35 до 45 от 5 до 10 от 29 до 35 от 21 до 27

Пределы допускаемых отклонений расстояния между центрами сфер, мм

±0,002

±0,002

У словия эксплуатации:

Диапазон рабочих температур, °С Относительная влажность воздуха, %

От 10 до 30 От 25 до 85

От 10 до 30 От 25 до 85

Знак утверждения типа

Знак утверждения типа наносят в правом верхнем углу паспорта типографским методом.

Комплектность

Комплекты мер для поверки систем томографических General Electric поставляется в следующей комплектации.

Наименование

Кол-во

Примечание

1.

Комплект мер для поверки систем томографических General Electric

1 шт.

Модель в соответствии с заказом

2.

Паспорт

1 шт.

3.

Методика поверки

1 шт.

Поверка

осуществляется по документу МП 54705-13 «Комплект мер для поверки систем томографических General Electric, компании «GOEKELER Messtechnik GmbH», Германия. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС», в июне 2013 г.

Основное средство поверки - трехкоординатная измерительная машина с пределом допускаемой объемной погрешности ±(1,7+L/300) мкм, где L- измеряемый размер в мм.

Сведения о методах измерений

Метод измерений изложен в разделе «Порядок работы» паспорта мер.

Нормативные и технические документы, устанавливающие требования к комплектам мер для поверки систем томографических General Electric

Техническая документация фирмы-изготовителя.

ГОСТ Р 8.763 - 2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-9...50 ми длин волн в диапазоне 0,2 ... 50 мкм».

Рекомендации к применению

Выполнение работ и (или) оказание услуг по обеспечению единства измерений.

Зарегистрировано поверок 2
Поверителей 1
