Резервуары вертикальные стальные цилиндрические РВС-300, 54269-13

Назначение

Резервуары вертикальные стальные цилиндрические РВС - 300 (далее резервуар) предназначены для измерений объема и хранения нефти и нефтепродуктов.

Описание

Резервуар представляет собой металлический сосуд в форме вертикального цилиндра, со стационарной крышей.

Крыша резервуара - коническая самонесущая с настилом крыши рулонной сборки.

На боковых стенках и крыше резервуара предусмотрены люки - лазы для обслуживания резервуара, смотровые, монтажные и замерные люки.

Днище резервуара металлическое, изготавливается из двух свернутых в рулоны полотнищ и выполняется с уклоном < 1:100 от центра к периферии.

Резервуар снабжен лестницами для доступа на крышу и оборудован теплоизоляцией стенки и крыши.

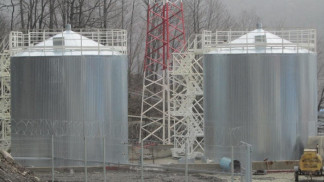

Общий вид резервуаров представлен на рисунке 1.

Технические характеристики

Номинальная вместимость, м ,    300.

Пределы допускаемой относительной погрешности

определения вместимости, % (геометрический метод)    ± 0,2.

Г абаритные размеры, мм, не более:

-    диаметр

7580;

9240.

17,3.

от минус 30 до плюс 50.

-    высота

Масса, т, не более

Температура окружающей среды, оС

Знак утверждения типа

наносят на титульный лист паспорта типографским способом.

Поверка

осуществляется по документу ГОСТ 8.570 - 2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Перечень основных средств поверки приведен в таблице 1

Таблица 1- Перечень основных средств поверки

Сведения о методах измерений

содержатся в разделе «Техническая характеристика резервуара» паспорта резервуара вертикального стального цилиндрического РВС-300.

Нормативные и технические документы, устанавливающие требования к резервуару вертикальному стальному цилиндрическому РВС-300

1.    ГОСТ 31385-2008 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия».

2.    ГОСТ 8.570-2000 «Резервуары стальные вертикальные цилиндрические. Методика поверки».

3 ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости».

4.    ПБ 09-540-03 «Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств».

5.    ПБ 09-560-03 «Правила промышленной безопасности нефтебаз и складов нефтепродуктов».

6.    ПБ 03-605-03 «Правила устройства вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов».

Рекомендации к применению

Выполнение государственных учетных операций на перевалочном комплексе «Шесхарис» ОАО «Черномортранснефть».
