Преобразователи температуры и давления комбинированные Asterix, 54191-13

Назначение

Преобразователи температуры и давления комбинированные Asterix предназначены для непрерывного преобразования измеряемых значений температуры и давления жидких и газообразных сред (газ, конденсат, вода), не агрессивных по отношению к материалу защитной арматуры, в унифицированный выходной токовый сигнал 4-20 мА, или в цифровой сигнал на базе интерфейса CAN или интерфейса RS485.

Описание

Преобразователи температуры и давления комбинированные Asterix представляют собой компактные преобразователи давления и температуры фонтанной арматуры, выполненные в едином корпусе.

Принцип работы канала давления основан на прямом пьезоэлектрическом эффекте. Давление рабочей среды измеряется при помощи трубчатых пьезорезистивных элементов. Конструкция сенсорных элементов делает их стойкими к избыточному давлению и всплескам давления.

Принцип работы канала температуры основан на изменении электрического сопротивления от температуры. Температура рабочей среды измеряется при помощи термопреобразователя сопротивления платинового Pt1000, расположенного в трубке рядом с технологической жидкостью.

Преобразователи температуры и давления комбинированные Asterix применяются в газовой, нефтяной промышленности для контроля технологических процессов.

Программное обеспечение

Программное обеспечение является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. Программное обеспечение хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательский интерфейс для считывания, программирования и изменения программного обеспечения.

Всё программное обеспечение преобразователей является метрологически значимым.

Метрологические характеристики преобразователей нормированы с учетом влияния программного обеспечения.

Идентификационные данные программного обеспечения приведены в таблице 1.

Т а б л и ц а 1

Лист № 2 Всего листов 4

Защита программного обеспечения преобразователей от преднамеренных и непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

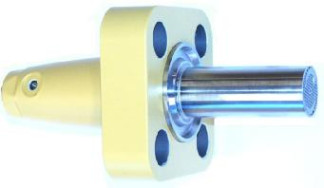

Общий вид преобразователей температуры и давления комбинированных Asterix приведён на рисунке 1.

Технические характеристики

Диапазон измерений избыточного давления, МПа Диапазон измерений температуры, °С Пределы допускаемой приведённой погрешности преобразователей при измерении давления, %, равны

-    с аналоговым выходным сигналом

-    с цифровым выходным сигналом

Пределы допускаемой абсолютной погрешности преобразователей при измерении температуры, °С, равны

-    с аналоговым выходным сигналом

-    с цифровым выходным сигналом Выходные сигналы:

-    аналоговый, мА

-    цифровой

Измеряемая среда Условия эксплуатации:

-    температура окружающей среды, °С

-    давление окружающей среды, МПа, не более Габаритные размеры, мм, не более

Вес, кг, не более Напряжение питания, В

Номинальная потребляемая мощность, Вт, не более Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее

от 0 до 100

от минус 30 до плюс 150

± 0,5 ± 0,1

± 1,0 ± 0,6

4-20

на базе интерфейсов CAN или RS485 газ, конденсат, вода

от минус 10 до плюс 70 44

363x170x170

14,5

постоянное от 12 до 30

4

262800

30

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации в верхнюю центральную часть типографским способом.

Комплектность

-    Преобразователь температуры и давления комбинированный Asterix

-    1 шт.;

-    1 экз.;

-    1 экз.

-    Руководство по эксплуатации

-    Инструкция по поверке

Поверка

осуществляется по документу МП 0006-02-2012 «Инструкция. ГСИ. Преобразователи температуры и давления комбинированные Asterix компании «Presens AS» (Норвегия). Методика поверки», утвержденному ГЦИ СИ ФГУП ВНИИР 5 декабря 2012 г.

Основное поверочное оборудование:

-    Калибраторы давления CPH 6000, диапазон измерений давления от 0 до 100 МПа, пределы допускаемой приведённой погрешности равен ±0,025%;

-    Термометры сопротивления платиновые эталонные ПТСВ-2, диапазон измерения температуры от минус 200оС до + 200оС, пределы допускаемой абсолютной погрешности не более ±0,05оС;

-    Калибратор тока UPS - III, диапазон измерения постоянного тока от 0 до 24 мА, пределы допускаемой основной погрешности 5=±0,01% + 0,002 мА.

Сведения о методах измерений

Метод измерений изложен в руководстве по эксплуатации на преобразователи температуры и давления комбинированного Asterix.

Нормативные и технические документы, устанавливающие требования к преобразователям температуры и давления комбинированным Asterix:

1.    ГОСТ 8.017-79 «Государственный первичный эталон и общесоюзная поверочная схема для средств измерения избыточного давления до 250 МПа».

2.    ГОСТ 8.558-09 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры».

3.    ГОСТ 22520-85 «Датчики давления, разряжения и разности давления с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».

4.    ГОСТ 6651-09 «Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».

5.    Техническая документация изготовителя - компании «Presens AS» (Норвегия).

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
