Устройства сбора данных Изумруд plus, 54166-13

Назначение

Устройство сбора данных «ИЗУМРУДр1ш» (далее - УСД) служит для измерения количества импульсов, формируемых импульсными датчиками в составе счетчиков энергоресурсов, обработки и регистрации результатов измерений с привязкой к реальному времени, их передачи по информационной сети.

Описание

УСД применяются совместно с водо-, газо- и электросчетчиками для коммерческого и технологического учета потребления холодной и горячей воды, газа, и учета потребления электроэнергии.

Принцип действия УСД основан на преобразовании количества циклов замыкания ключа типа “сухой контакт” в код, пропорциональный их количеству и суммирования полученных чисел с последующим хранением в энергонезависимой памяти и передаче их в устройства верхнего уровня.

УСД состоит из платы управления и корпуса для защиты платы от внешних воздействий и крепления на объекте. Плата управления содержит

-    16 каналов счета импульсов, поступающих от счетчиков потребления энергоресурсов;

-    преобразователь напряжения для питания платы;

-    микроконтроллер для приема и выполнения команд, поступающих от устройства верхнего уровня, передачи данных, циклического опроса счетчиков и управления записью полученных данных в энергонезависимую память ;

-    энергонезависимую память для хранения результатов учета потребления;

-    интерфейс RS-485 для обеспечения обмена между устройствами комплекса по двухпроводной линии связи.

-    клеммы для подключения внешних линий.

В составе систем учета энергоресурсов УСД обеспечивает измерение следующей текущей информации:

-    потребленного объема воды, газа нарастающим итогом по каждому каналу;

-    времени работы в часах;

-    даты и времени;

-    количества потребленной электроэнергии нарастающим итогом

УСД предоставляет возможность конфигурирования каждого из каналов с установкой начального значения и веса импульса.

Программное обеспечение

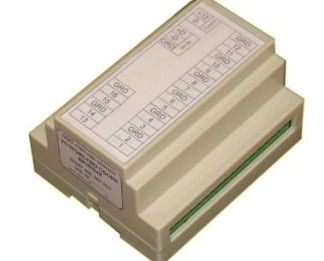

Фото общего вида УСД «ИЗУМРУДр1ш» представлено на рисунке 1.

Программное обеспечение УСД делится на две группы - резидентное программное обеспечение (РПО) и внешнее, устанавливаемое на персональный компьютер.

РПО, являющееся метрологически значимым, устанавливается в энергонезависимую память УСД в производственном цикле на заводе-изготовителе методом прожога и в процессе эксплуатации изменению не подлежит.

Метрологические характеристики УСД нормированы с учетом РПО.

Внешнее программное обеспечение «Симулятор УСД-1», не влияющее на метрологические характеристики, устанавливается на ПЭВМ, расположенной на пункте сбора и обработки информации и позволяет:

-    проверять доступность УСД в линии;

-    получать от УСД информацию о накопленных значениях всех счетчиков на момент опроса либо за заданный временной интервал.

Программное обеспечение «Симулятор УСД-1» не даёт доступа к РПО УСД.

Идентификационные данные программного обеспечения УСД приведены в таблице 1.

Защита информации УСД от несанкционированного доступа осуществляется:

-    механически - нанесением наклейки или пломбы на корпус УСД и маркеров на электрических соединениях цепи передачи измерительных данных;

-    использованием закрытого протокола обмена данными между УСД и устройством верхнего уровня;

-    использованием защиты доступа паролем к управлению программами устройств верхнего уровня для обслуживающего персонала.

Таблица 1. Идентификационные данные программного обеспечения

Уровень защиты от непреднамеренных и преднамеренных изменений РПО «А», а ПО «Симулятор УСД-1» - «С» по МИ3286-2010.

Технические характеристики

Частота входного импульсного сигнала, Г ц, не более Длительность входных импульсов, мс, не менее Амплитудное значение тока в импульсе, мА Диапазон измерений, импульсов Длина линии связи между УСД и импульсным датчиком, м, не более

4

100

от 1 до 20 от 0 до 9999999

30

1000

Длина линии связи между УСД и устройством верхнего уровня, м, не более Глубина архива УСД:

-    почасового, ч, не более    1080;

-    посуточного, сут, не более    180;

-    помесячного, мес, не более    12 Погрешность ведения времени, с/сут, не более ±5 Пределы допускаемой абсолютной погрешности накопления показаний за время счета, имп.

±1

Рабочие условия применения:

от 0 до плюс 55 °С; от 20 до 90 % без конденсации; от 84 до 106,7 кПа; частотой (10-70) Гц и амплитудой смещения до 0,1 мм.

12 В ±15% постоянного тока

0,6

145х130х32

0,2

-    температура окружающей среды

-    относительная влажность

-    атмосферное давление

-    параметры вибрации

Напряжение питания

Потребляемая мощность УСД, В-А, не более Габаритные размеры УСД, мм, не более Масса УСД, кг, не более

Знак утверждения типа

Знак утверждения типа наносится на этикетке УСД типографским способом и на корпусе УСД методом наклейки.

Наименование    Количество

Устройство сбора данных «УСД ИЗУМРУДр1ш)»

Согласно заказу Согласно заказу Согласно заказу Согласно заказу 1 шт.

1 шт.

Источники питания Источники бесперебойного питания

Прикладное программное обеспечение «Симулятор УСД-1» на диске Устройство сбора данных «ИЗУМРУД plus». Методика поверки ВАМР 468.367.002МП

Устройство сбора данных «ИЗУМРУДр1ш». Руководство по эксплуатации ВАМР 468.367.002 РЭ

Поверка

осуществляется по документу ВАМР 468.367.002МП «Устройства сбора данных «ИЗУМРУДр1ш». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» « » мая 2013 г.

Перечень основного поверочного оборудования:

•    имитатор датчика информации ВАМР 468.154.001;

•    генератор импульсов Г5-56, диапазон частот импульсов от 1 до 10 МГц, амплитудой 015 В, длительностью 0,01 мкс - 0,5 с; основная погрешность установки периода 0,1 % установленного значения;

•    частотомер Ч3-63 (частоты 0,1 Гц - 200 МГц, амплитуда импульсов 0,1-10 В, погрешность ±1 ед. сч. в режиме счета импульсов)

•    комплект вспомогательных устройств: портативный компьютер, кабели связи.

Сведения о методах измерений

приведены в документе «Устройство сбора данных «ИЗУМРУДр1ш)». Руководство по эксплуатации» ВАМР 468.367.002 РЭ.

Нормативные и технические документы, устанавливающие требования к УСД

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.

Общие технические условия ВАМР 468.367.002 ТУ Устройство сбора данных «ИЗУМРУДр1ш». Технические условия

Рекомендации к применению

- осуществление торговли и товарообменных операций.
