| Номер в госреестре | 54134-13 |
| Наименование СИ | Системы информационно-измерительные |
| Обозначение типа СИ | Элдис |
| Изготовитель | ЗАО "Элдис" |
| Год регистрации | 2013 |
| Срок свидетельства | 30.03.2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Номер в госреестре | 54134-13 |
| Наименование СИ | Системы информационно-измерительные |
| Обозначение типа СИ | Элдис |
| Изготовитель | ЗАО "Элдис" |
| Год регистрации | 2013 |
| Срок свидетельства | 30.03.2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Системы информационно-измерительные «Элдис» предназначены для измерений тепловой энергии (количества теплоты), количества (массы и объема) теплоносителя (горячей воды и пара), объема холодной воды, природного газа и количества электроэнергии, а также для сбора, хранения и представления измерительной информации.
Системы информационно-измерительные «Элдис» являются проектно-компонуемыми изделиями, состав которых определяется проектной документацией на конкретный объект измерений, и содержат основные компоненты (измерительные - средства измерений утвержденных типов, связующие и вспомогательные) из числа следующих:
- счетчики энергоресурсов, имеющие выходные сигналы в стандарте интерфейсов RS-232/RS-485/USB/Ethemet для передачи измерительной информации в цифровом формате в информационную сеть;
- первичные измерительные преобразователи (счетчики), имеющие телеметрический выход, для передачи измерительной информации на счетчики энергоресурсов;
- устройства сбора, хранения и представления измерительной информации от счетчиков энергоресурсов;
- дополнительные устройства, обеспечивающие усиление сигнала при передаче цифровой информации в сеть, адаптеры, преобразователи интерфейсов;
- персональный компьютер (один или несколько) типа IBM PC (Windows XP/Vista/Win7/ Server 2003/ Server2008), планшетный ПК на базе iOS или Android.
Передача измерительной информации на компьютер осуществляется по коммутируемым и некоммутируемым проводным линиям связи, по радиоканалу с использованием модемов соответствующего типа, по сети Ethernet/Internet или с применением адаптеров и контроллеров передачи данных.
Обмен данными между компьютером системы и внешними устройствами поддерживается драйверами программного комплекса «Элдис».
Перечень основных компонентов системы приведен в таблице 1.
Системы могут состоять из нескольких однотипных измерительных, связующих и вспомогательных компонентов, а также в их составе могут отсутствовать какие-либо компоненты.
Компоненты системы образуют измерительные каналы (в дальнейшем - ИК), выполняющие функцию от восприятия измеряемой величины до получения результатов измерений с нормированными метрологическими характеристиками,
Системы реализуют метод прямых измерений, методика выполнения измерений приведена в эксплуатационной документации.
| Наименован ие канала | Измерительный компонент ИК (номер Госреестра) | Связующий компонент | Вспомогатель ный компоненты |
| ИК количества тепловой энергии и теплоносит еля (массы, объема) | Теплосчетчики1 ТСК5 (20196-11), ТСК7 (48220-11), ТТ-9 (50223-12), Т34 (4833411), ЛОГИКА 1941 (49703-12), ЛОГИКА 8943 (43505-09), ЛОГИКА 1943 (49702-12), ЛОГИКА 9943 (29031-10), ЛОГИКА 7961 (44079-10), ЛОГИКА 8961 (35533-08), КМ-5 (18361-10), КМ-9 (38254-08), ВЗЛЕТ ТСР-М (27011-09), SA-94 (43231-09), КСТ-22 (25335-13), Т-21 КОМБИК-Т (39411-08), ТЭМ-106 (48754-11), ТЭМ-104 (48753-11), ВИСТ (20064-10), ИРВИКОН ТС-200 (23452-13), МКТС (28118-09), ТеРОСС-ТМ (32125-10), СТК MULTIDATA и Minocal Combi (15832-08), MULTICAL 402 (4745111), ТС.ТМК-Н (21288-09), 7КТ (28987-12), КАРАТ ТМК-15 (38151-10), КАРАТ ТМК-10 (21368-12), комплексы измерительные ЭЛЬФ и ЭЛЬФ-ТС, КАРАТ-307 и КАРАТ-307-ТС (46059-11) | Проводная линия связи RS-232, RS-485, USB, Ethernet, радиоканал GSM\GPRS, сеть интернет, контроллер передачи данных КСПД-5, GPRS контроллер передачи данных EL-1100, Ethernet адаптер MOXA | Компьютер IBM PC (Windows Server2003/ Server2008/ XP/Vista/ Win7/ Win 8), планшетный ПК на базе iOS или Android, ПК «Элдис» версия 2.02.0001, преобразовател и интерфейса: USB/RS-232/RS-485/ Ethernet |
| ИК количества природного газа | Комплексы измерительные ЛОГИКА 7742 (51002-12), ЛОГИКА 6761 (51001-12), комплексы измерительные ЭЛЬФ и ЭЛЬФ-ТС, КАРАТ-307 и КАРАТ-307-ТС (4605911), счетчики газа2 Гранд (46503-11), TRZ (31141-13), Delta (13839-09), СГ (14124-09) с вычислителями количества газа ВКГ-3Т (31879-11) и счетчиками импульсов -регистраторами ПУЛЬСАР (25951-10) | ||
| Количества электроэнер гии | Комплексы измерительные ЭЛЬФ и ЭЛЬФ-ТС, КАРАТ-307 и КАРАТ-307-ТС (4605911), счетчики электроэнергии3 СЭТ-1 (13677-09), СТЭ 561 (27328-09), СЕ 301 (34048-08), СЕ 303 (33446-08); счетчики электроэнергии2 со счетчиками импульсов - регистраторами ПУЛЬСАР (25951-10) | ||
| ИК количества (объема) воды | Преобразователи расхода3 ПРЭМ (1785811), ПитерФлоу РС (46814-11), расходомеры-счетчики РМ-5 (20699-11); счетчики воды2 со счетчиками импульсов -регистраторами ПУЛЬСАР (25951-10) | ||
| 1. Допускается применение других типов теплосчетчиков, зарегистрированных в Госреестре СИ, вычислительными компонентами которых являются вычислители, входящие в состав указанных теплосчетчиков. 2. Допускается применение других типов счетчиков воды, газа и электроэнергии по ГОСТ Р 50193.1-92, ГОСТ Р 50601-93, ГОСТ28723-90, ГОСТ 28724-90, ГОСТ Р 523222005, ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 с импульсным выходным сигналом, имеющих метрологические характеристики, не хуже указанных в таблице 2, зарегистрированных в Госреестре СИ. 3. Допускается применение других типов преобразователей расхода (расходомеров, счетчиков) по ГОСТ Р 50193.1-92, ГОСТ Р 50601-93, ГОСТ28723-90 и счетчиков | |||
электроэнергии по ГОСТ Р 52322-2005, ГОСТ Р 52323-2005, ГОСТ Р 52425-2005, имеющих выходные интерфейсы, сопрягаемые со вспомогательными компонентами системы, и метрологические характеристики, не хуже указанных в таблице 2, зарегистрированных в Госреестре СИ._

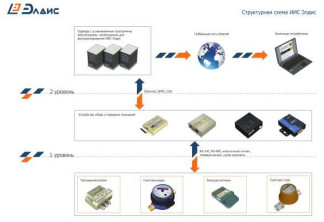

Иерархическая структура системы показана на рисунке 1, где приведены типовые компоненты системы, отражены типы используемых каналов связи и способы передачи информации.
Ш~)лдис Структурная схема ииС Эдди£
3 уровень
t
).урэяень
4
Рисунок 1. Иерархическая структура системы
На рисунке 1 показаны различные способы передачи информации с измерительных компонентов на сервер сбора данных:
1. измерительные компоненты самостоятельно или подключенные через устройства проводной связи (модемы, преобразователи интерфейсов, адаптеры) принимают входящие соединения. Сбор данных может осуществляться автоматически по расписанию или вручную - по заданиям оператора;
2. измерительные компоненты самостоятельно или подключенные через устройства беспроводной связи (контроллеры сбора и передачи данных, радиомодемы, GSM/GPRS-модемы) могут принимать входящие соединения от сервера сбора данных или связываться с сервером самостоятельно по следующим причинам:
• расписание передачи архивов - 1 раз в сутки;
• расписание выхода на связь - через N минут после последнего сеанса связи.
Если измерительные компоненты не подключены по каналам связи или такие каналы
временно недоступны, то персонал имеет возможность снять архивные показания измерительных компонентов на ноутбук и затем передать информацию на сервер сбора данных в офисе или удаленно через интернет.
Персонал, обслуживающий системы, имеет возможность просматривать полученные данные с измерительных компонент, создавать отчеты, управлять компонентами системы с любого устройства, имеющего доступ в сеть интернет.
Безопасная и защищенная передача данных по каналам связи обеспечивается за счет:
- использования выделенных и защищенных каналов связи;
- использования VPN сетей;
- использования SSL (англ. Secure Sockets Layer — уровень защищённых сокетов) — криптографический протокол, который обеспечивает установление безопасного соединения между клиентом и сервером;
- использования шифрования данных;
- использования цифровых удостоверяющих сертификатов компонентами систем.
Программное обеспечение системы - ПК «Элдис» предназначено для сбора информации со средств измерений, накопления, ведения архива, мониторинга и отображения полученных данных.
Метрологически значимые части ПК «Элдис» выделены в самостоятельные динамически подключаемые библиотеки DLL и находятся на каждой копии сервера сбора данных расположенных на третьем уровне системы.
Хеш-коды метрологически значимых частей, рассчитанные по алгоритму MD5, посредством утилиты «MD5FileHasher.exe».
В зависимости от настройки ПК, результаты измерений, представленные непосредственно измерительными компонентами и устройством верхнего уровня посредством ПК, могут отличаться на одну единицу младшего разряда показаний, имеющую меньший вес.
Идентификационные данные программного обеспечения (хэш-коды метрологически значимых файлов в шестнадцатеричном формате) приведены в таблице 2.
Таблица 2
| Наименова | Наименование | Идентифика | Номер версии | Цифровой | Алгоритм |
| ние | программного | ционное | (идентификац | идентификатор | вычисления |
| компоненты | обеспечения | наимено- | ионный | программного | цифрового |
| вание | номер) | обеспечения | иденти | ||
| программно | программного | (контрольная | фикатора | ||
| го | обеспечения | сумма испол- | про- | ||
| обеспечения | няемого кода) | граммного | |||
| обеспечения | |||||
| ТСК5 | Драйвер | vkt5.dll | 1.00.0000 | 051537215b8f5 | MD5 |
| вычислителя | e89a1ca0c9709b | ||||
| ВКТ-5 | 003d3 | ||||
| ТСК7 | Драйвер | vkt7.dll | 1.07.0003 | 88c583f0fe6e97 | MD5 |
| вычислителя | 1ff8d6a1a2c4ca | ||||
| ВКТ-7 | b59b | ||||
| ТТ-9 | Драйвер | vkt7.dll | 1.07.0003 | 88c583f0fe6e97 | MD5 |
| вычислителя | 1ff8d6a1a2c4ca | ||||
| ВКТ-7 | b59b | ||||
| Т34 | Драйвер | T34.dll | 1.02.0001 | 7109ea7cbea257 | MD5 |
| вычислителя | 315764de84ea9f | ||||
| ТВ-7 | 2e40 | ||||
| ЛОГИКА | Драйвер | spt941.dll | 1.09.0015 | acda64df9281b9 | MD5 |
| 1941 | вычислителя | b23c1494485e5 | |||
| СПТ-941 | 19d6d | ||||
| ЛОГИКА | Драйвер | spt943.dll | 1.05.0000 | 989121136742f | MD5 |
| 8943 | вычислителя | 6c68a84d419a2 | |||
| СПТ-943 | 708009 | ||||
| ЛОГИКА | Драйвер | spt961.dll | 1.09.0012 | c26d8d756aa13 | MD5 |
| 7961 | вычислителя | b1c5ba320f66a1 | |||
| СПТ-961 | ae157 |
| ЛОГИКА 8961 | Драйвер вычислителя СПТ-961 | spt961.dll | 1.09.0012 | c26d8d756aa13 b1c5ba320f66a1 ae157 | MD5 |
| КМ-5 | Драйвер | kmRm5.dll | 1.03.0002 | 1b02a2b9e8a28 | MD5 |
| вычислителя | bfad49d67dd07 | ||||
| КМ-5 | b8e474 | ||||
| КМ-9 | Драйвер | km9.dll | 1.00.0004 | 1fd8de910bfb12 | MD5 |
| вычислителя | 7492746d3d44f | ||||
| КМ-9 | 7e1dc | ||||
| ВЗЛЕТ | Драйверы | tsr022.dll | 1.00.0032 | a78ddd7fbb309 | MD5 |
| ТСР-М | вычислителей | tsr023.dll | 1.00.0041 | 2a915552415a7 | |
| ТСР-022 | tsr024.dll | 2.00.0011 | 769c78 | ||
| ТСР-023 | tsr026.dll | 1.08.0036 | |||
| ТСР-024 | tsr030.dll | 1.00.0014 | |||
| ТСР-026 | |||||
| ТСР-030 | |||||
| SA-94 | Драйвер | sa9.dll | 1.01.0012 | a47cbe66c8ef5e | MD5 |
| вычислителя | c4ec54aea47c6e | ||||
| SA-94 | f401 | ||||
| КСТ-22 | Драйвер | kst22.dll | 1.00.0002 | 622fad3ca1a26c | MD5 |
| вычислителя | ce77832ef6db70 | ||||
| КСТ-22 | 27c8 | ||||
| Т-21 | Драйвер | t21.dll | 1.00.0002 | b70f06c361475 | MD5 |
| КОМБИК- | вычислителя | 0203d1959b8b9 | |||
| Т | Т-21 | 9355ba | |||
| ТЭМ-106 | Драйвер | tem106.dll | 1.04.0012 | 9afddc52c62b1d | MD5 |
| вычислителя | 743cf48876501 | ||||
| ТЭМ-106 | 976fa | ||||
| ТЭМ-104 | Драйвер | tem104.dll | 1.00.0012 | 930bcc9680706 | MD5 |
| вычислителя | dff0639e558ff5 | ||||
| ТЭМ-104 | 24844 | ||||
| ВИСТ | Драйвер | vist.dll | 1.00.0023 | 7fb4834523165 | MD5 |
| вычислителя | 2883bdd6861eb | ||||
| ВИСТ | 1e388b | ||||
| ИРВИКО | Драйвер | tc200.dll | 1.00.0008 | 1f28742b6a343e | MD5 |
| Н | вычислителя | 67e6a81d77505f | |||
| ТС-200 | ИРВИКОН ТС- | 5c80 | |||
| 200 | |||||
| МКТС | Драйвер | mkts.dll | 1.00.0003 | 55529289c3cbc | MD5 |
| вычислителя | 61cde5b36f6ad8 | ||||
| МКТС | 7e1ac | ||||
| ТеРОСС- | Драйвер | teross.dll | 2.00.0014 | d838059cac823 | MD5 |
| ТМ | вычислителя | 62c5a3ae86347 | |||
| ТеРОСС-ТМ | 4c8232 | ||||
| СТК | Драйвер | minocal.dll | 1.00.0002 | a1c25b0149450 | MD5 |
| MULTID | вычислителя | efb992d58b005 | |||
| ATA и | Minocal Combi | daf146 | |||
| Minocal | |||||
| Combi | |||||
| MULTIC | Драйвер | multical.dll | 1.00.0002 | 0a040ec34abbfb | MD5 |
| AL 402 | вычислителя | 7f3030345244a | |||
| MULTICAL | 913c9 | ||||
| 402 |
| ТСТМК- Н | Драйвер вычислителя ТС.ТМК-Н | tmk.dll | 1.00.0002 | 054d1864bd363 6e67a5e31d89b 75dc3b | MD5 |
| 7КТ | Драйвер вычислителя 7КТ | 7kt.dll | 1.00.0002 | 635022980ff0d1 d5283ee14baf58 d4e8 | MD5 |
| КАРАТ ТМК-15 | Драйвер вычислителя ТМК-15 | tmk15.dll | 1.00.0002 | a56da1e6051fe8 1096d91afa2176 14f9 | MD5 |
| КАРАТ ТМК-10 | Драйвер вычислителя ТМК-10 | tmk10.dll | 1.01.0000 | 268ada6d934c2 53a3188ccff78c 2b3a5 | MD5 |
| ЭЛЬФ и ЭЛЬФ- ТС, КАРАТ-307 и КАРАТ-307-ТС | Драйвер вычислителей ЭЛЬФ КАРАТ-307 | karat307.dll | 1.09.0007 | a2f7a57d35ff48f c7d095821f53d 140f | MD5 |
| ЛОГИКА 7742 | Драйвер вычислителя СПГ-742 | spg742.dll | 1.03.0009 | 1f89a299df7543 686ea4bced959 29d04 | MD5 |
| ЛОГИКА 6761 | Драйвер вычислителя СПГ-761 | spg761.dll | 1.03.0012 | 283102ffa78ab3 21f1b20683f748 79da | MD5 |
| ВКГ-3Т | Драйвер вычислителя ВКГ-3Т | vkg3t.dll | 1.00.0011 | 2d035427cb472 c10fad50bbe177 59192 | MD5 |
| ПУЛЬСА Р | Драйвер счетчика импульсов Пульсар | Impulse.dll | 1.00.0007 | b9c29085849cfb bec9e1b8a466c9 bff3 | MD5 |
| СЭТ-1 | Драйвер счетчика СЭТ-1 | set1.dll | 1.00.0007 | bc2f77486b145a 1e85d67bce6dce 04db | MD5 |
| СТЭ 561 | Драйвер счетчика СТЭ 561 | ste561.dll | 1.00.0041 | 216a78a2d0ab0 02aeec812dc8d2 ac2c0 | MD5 |
| СЕ 301 | Драйвер счетчика СЕ 301 | se301.dll | 1.00.0018 | 14a7cf571189c8 9b8641b2e1835 f3aa8 | MD5 |
| СЕ 303 | Драйвер счетчика СЕ 303 | se303.dll | 1.00.0009 | f6f3856fed9b10 61764e26f95f2c bc37 | MD5 |
| ПРЭМ | Драйвер преобразовате ля расхода ПРЭМ | prem.dll | 1.00.0003 | 94e8d1911279c c564926ddd59e 7633d6 | MD5 |
| РМ-5 | Драйвер расходомера РМ-5 | kmRm5.dll | 2.00.0012 | 1b02a2b9e8a28 bfad49d67dd07 b8e474 | MD5 |
| ПитерФло | Драйвер | pfRS.dll | 1.01.0002 | 073779945633a | MD5 |
| у РС | расходомера | 391e005883ff8e | |||
| ПитерФлоу РС | 6f889 |
Уровень защиты программного обеспечения систем от непреднамеренных и преднамеренных изменений - «С».
ИК системы в рабочих условиях применения обеспечивают метрологические характеристики не хуже, чем приведенные в таблице 3.
Таблица 3
| Измерительный канал | Метрологическая характеристика | Значение характеристики |
| Количества тепловой энергии и теплоносителя (объема, массы) (теплосчетчики ТСК7, ТТ9, Т34, КСТ-22, ТЭМ-104, ТЭМ-106, ИРВИКОН ТС-200, ТеРОСС-ТМ, ТС.ТМК-Н, КАРАТ ТМК-15, комплексы измерительные ЭЛЬФ и ЭЛЬФ-ТС, КАРАТ-307 и КАРАТ-307-ТС ) | Диапазон измерений количества тепловой энергии, объема, массы, ГДж (Гкал), м3, т, соответственно Пределы допускаемой относительной погрешности при измерении объема и массы воды, % Пределы допускаемой относительной погрешности при измерении количества тепловой энергии | 0 - 107 ± 2 Класс С, В ГОСТ Р 51649-2000 |
| Количества тепловой энергии и теплоносителя (объема, массы) (теплосчетчики ТСК5) | Диапазон измерений количества тепловой энергии, объема, массы, ГДж (Гкал), м3, т, соответственно Пределы допускаемой относительной погрешности при измерении объема и массы воды, % Пределы допускаемой относительной погрешности при измерении количества тепловой энергии | 0 - 107 ± 2 Класс С, В ГОСТ Р 51649-2000 |
| Количества тепловой энергии и теплоносителя (объема, массы) (теплосчетчики ЛОГИКА 1941, ЛОГИКА 1943, ЛОГИКА 8943, ЛОГИКА 9943, ВЗЛЕТ ТСР-М, МКТС) | Диапазон измерений количества тепловой энергии, объема и массы, ГДж (Гкал), м3, т, соответственно Пределы допускаемой относительной погрешности при измерении объема и массы воды, % Пределы допускаемой относительной погрешности при измерении количества тепловой энергии | 0 - 108 ± 2 Класс С по ГОСТ Р 51649-2000 |
| Количества тепловой энергии и теплоносителя (объема, массы) (теплосчетчики ЛОГИКА 7961, ЛОГИКА 8961) | Диапазон измерений количества тепловой энергии, объема и массы, ГДж (Гкал), м3, т, соответственно Пределы допускаемой относительной погрешности при измерении: - объема и массы воды, % | 0-109 ± 2 |
| - массы пара, % Пределы допускаемой относительной погрешности при измерении: - количества тепловой энергии (вода) - количества тепловой энергии (пар), % | ± 3 Класс С по ГОСТ Р 51649-2000 ± 4 | |
| Количества тепловой энергии и теплоносителя (объема, массы) (теплосчетчики КМ-5, КМ-9, ВИСТ) | Диапазон измерений количества тепловой энергии, объема и массы, ГДж (Гкал), м3, т, соответственно Пределы допускаемой относительной погрешности при измерении: - объема и массы воды, % - массы пара, % Пределы допускаемой относительной погрешности при измерении: - количества тепловой энергии (вода) - количества тепловой энергии (пар), % | 0-107 ± 2 ± 2; ± 3 Класс С, В, А по ГОСТ Р 51649-2000 ± 3; ± 4 |
| Количества тепловой энергии и теплоносителя (объема, массы) (теплосчетчики ВЗЛЕТ ТСР-М, КАРАТ ТМК-10) | Диапазон измерений количества тепловой энергии, объема и массы, ГДж (Гкал), м3, т, соответственно Пределы допускаемой относительной погрешности при измерении объема и массы воды, % Пределы допускаемой относительной погрешности при измерении количества тепловой энергии | 0 - 106 ± 2 Класс С по ГОСТ Р 51649-2000 |
| Количества тепловой энергии и теплоносителя (объема, массы) (теплосчетчики SA-94, Т-21 КОМБИК-Т, СТК MULTIDATA, Minocal Combi, MULTICAL 402, 7КТ) | Диапазон измерений количества тепловой энергии, объема и массы, ГДж (Гкал), м3, т, соответственно Пределы допускаемой относительной погрешности при измерении объема и массы воды, % Пределы допускаемой относительной погрешности при измерении количества тепловой энергии | 0 - 107 ± 2 Класс В по ГОСТ Р 51649-2000 |
| Количества (объема) природного газа (комплексы измерительные ЛОГИКА 7742, ЛОГИКА 6761, ЭЛЬФ и КАРАТ-307) | Диапазон измерений объема газа, м3 Пределы допускаемой относительной погрешности при применении счетчиков газа: - при измерении объема газа в | 0 - 108 |
| рабочих условиях, % - при измерении объема газа, приведенного к стандартным условиям, % Пределы допускаемой относительной погрешности при измерении объема газа, приведенного к стандартным условиям, при применении расходомеров переменного перепада давления, % | ± 2 ± 2,5 ± 5 | |
| Количества (объема) природного газа (вычислители количества газа ВКГ-3Т, счетчики импульсов - регистраторы ПУЛЬСАР) | Диапазон измерений объема газа, м3 Пределы допускаемой относительной погрешности счетчика при измерении объема газа, % Значение абсолютной погрешности регистратора (ВКГ-3Т, ПУЛЬСАР), ед. мл. р. показаний | 0 - 107 ± 2 ± 1 |
| Количества электроэнергии (комплексы измерительные ЭЛЬФ и КАРАТ-307) | Диапазон измерений электроэнергии, кВтч Пределы допускаемой относительной погрешности, % | 0 - 106 ± 2 |
| Количества электроэнергии (счетчики с выходными интерфейсами) | Диапазон измерений электроэнергии, кВтч Класс точности счетчика | 0 - 106 0,2S; 0,5S; 1,0; 2,0 |
| Количества электроэнергии (счетчики с импульсными сигналами со счетчиками импульсов - регистраторами ПУЛЬСАР) | Диапазон измерений электроэнергии, кВтч Класс точности счетчика Значение абсолютной погрешности регистратора, ед. мл. р. показаний | 0 - 107 0,2S; 0,5S; 1,0; 2,0 ± 1 |
| Количества (объема) воды (счетчики с выходными интерфейсами) | Диапазон измерений объема, м3 Пределы допускаемой относительной погрешности, % | 0 - 106 ± 1,0; ± 2,0; ± 5,0 |
| Количества (объема) воды (счетчики с импульсными сигналами со счетчиками импульсов - регистраторами ПУЛЬСАР) | Диапазон измерений объема, м3 Пределы допускаемой относительной погрешности счетчика, % Значение абсолютной погрешности регистратора, ед. мл. р. показаний | 0 - 107 ± 1,0; ± 2,0; ± 5,0 ± 1 |
Измерительные компоненты систем обеспечивают свои технические характеристики в
рабочих условиях эксплуатации, характеризующихся следующими воздействующими факторами:
- температура окружающего воздуха в диапазоне от 5 до 50 °С;
- относительная влажность воздуха не более 95 % при температуре до 35 °С;
- атмосферное давление в диапазоне от 84 до 106,7 кПа;
- синусоидальная вибрация частотой от 5 до 25 Гц с амплитудой смещения не более
0,1 мм.
Средняя наработка на отказ 50000 ч.
Средний срок службы 12 лет.
Знак утверждения типа наносят типографским способом на титульный лист эксплуатационной документации.
Комплектность поставки:
- система информационно-измерительная «Элдис»;
- паспорт ЭЛДС.411711.001 ПС;
- руководство по эксплуатации ЭЛДС.411711.001 РЭ;
- руководство пользователя «Программный комплекс «Элдис» ЭЛДС.411711.001 РП (поставляется по заказу на CD);
- методика поверки МП 2550-0214-2013;
- эксплуатационная документация на компоненты системы (согласно комплекту их поставки).
осуществляется по документу МП 2550-0214-2013 «Системы информационноизмерительные «Элдис». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 22 апреля 2013 г.
1. Перечень основных эталонов, применяемых при поверке ИК тепловой энергии и количества теплоносителя:
- установки расходомерные жидкостные типа КПУ-400, УМР-1, РЭ ТВ 6-98 и другие: диапазон воспроизведения расхода воды в соответствии с диапазоном поверяемого расходомера, значения пределов относительной погрешности не более 1/3 от пределов допускаемой относительной погрешности измерений поверяемого расходомера;
- эталоны, применяемые при проведении поверки вычислительных компонент ИК, согласно их методике поверки;
- эталоны, применяемые при проведении поверки термопреобразователей сопротивления, по ГОСТ 8.461-2009;
- эталоны, применяемые при проведении поверки преобразователей давления, по МИ 1997-89.
2. Перечень основных эталонов, применяемых при поверке ИК количества газа:
- установки расходомерные газовые типа УПГ-1/1600, УПСЖ-2500, УПСГ6500, другие эталоны по ГОСТ 8.324-2002: диапазон воспроизведения расхода в соответствии с диапазоном поверяемого счетчика газа, значения пределов относительной погрешности не более 1/3 от пределов допускаемой относительной погрешности измерений поверяемого счетчика;
- эталоны, применяемые при проведении поверки вычислительных компонент ИК, согласно их методике поверки.
3. Перечень основных эталонов, применяемых при поверке ИК количества электроэнергии:
- эталоны, применяемые при проведении поверки электросчетчиков по ГОСТ 8.259-2004, ГОСТ 8.584-2004 или МИ 3322-2011;
- эталоны, применяемые при проведении поверки вычислительных компонент ИК, согласно их методике поверки.
4. Перечень основных эталонов, применяемых при поверке ИК количества воды:
- установки расходомерные жидкостные типа КПУ-400, УМР-1, РЭ ТВ 6-98 и другие: диапазон воспроизведения расхода воды в соответствии с диапазоном поверяемого расходомера, значения пределов относительной погрешности не более 1/3 от пределов допускаемой относительной погрешности измерений поверяемого расходомера;
- эталоны, применяемые при проведении поверки вычислительных компонент ИК, согласно их методике поверки.
Приведены в руководстве по эксплуатации ЭЛДС.411711.001 РЭ. Системы информационно-измерительные «Элдис».
Нормативные и технические документы, устанавливающие требования к системам информационно-измерительным «Элдис»
1. ГОСТ Р 8.596-2002. Метрологическое обеспечение измерительных систем.
Основные положения.
2. ГОСТ Р 8.654-2009. Требования к программному обеспечению средств измерений. Основные положения.
3. ТУ 4252-001-11151386-2013. Системы информационно-измерительные «Элдис». Технические условия.
Осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 13.03.2026 |
