Термопреобразователи сопротивления ТОРЕ412, 53985-13

Назначение

Термопреобразователи сопротивления ТОРЕ412 (далее - ТС) предназначены для измерения температуры жидких и газообразных сред, химически не агрессивных к материалу защитного корпуса.

Описание

Принцип измерения температуры при помощи ТС основан на прямой зависимости изменения сопротивления платинового чувствительного элемента (далее - ЧЭ) от температуры.

ТС состоит из одного или двух ЧЭ, помещенных в защитный корпус, состоящий из гильзы (нержавеющая сталь) с минеральной изоляцией (MgO) и соединительных проводов. Схема соединения внутренних проводов ТС с ЧЭ может быть двухпроводная, трехпроводная и четырехпроводная.

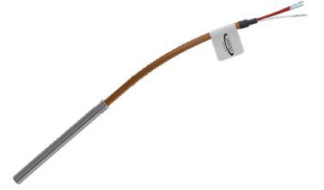

Внешний вид ТС представлен на рисунке 1.

Обозначение на маркировочной этикетке: ТОРЕ412 Х1 Х2 Х3 Х4 Х5/Х6 Х7 где Х1 - количество чувствительных элементов; (1хРН00; 2хРН00; 1хР1500; 1хРИ000)

Х2 - количество соединительных проводов (2р, 3р, 4р);

Х3 - класс допуска (А, В) по EN 60751 и ГОСТ 6651-2009/ МЭК 60571;

Х4 - диапазон измерений температуры, оС;

Х5 - длина монтажной части (50, 100, 150, 200), мм;

Х6 - длина соединительных проводов (1000, 1500, 2000, 2500), мм;

Х7 - заводской номер.

Программное обеспечение отсутствует.

Технические характеристики

Диапазон измерений, оС    от минус 50 до плюс 260.

Условное обозначение номинальной статической характеристики (НСХ) по EN 60751 и ГОСТ 6651-2009/МЭК 60571    Р1100; Pt500; Р11000.

Температурный коэффициент а, оС-1    0,00385.

Номинальное сопротивления при 0 оС (Ro), Ом

Класс допуска по EN 60751 и ГОСТ 6651-2009/ МЭК 60571

Допуск по EN 60751 и ГОСТ 6651-2009/МЭК 60571, оС

-    для класса А

-    для класса В

Количество чувствительных элементов Максимальный измерительный ток, мА

100; 500; 1000.

А, В.

±(0,15 + 0,002 |t|); ±(0,3 + 0,005 |t|), где t измеряемая температура.

1 или 2.

1.

Электрическое сопротивление изоляции при температуре

(25 ± 10) оС и относительной влажности не более 80 %, МОм, не менее

100.

20.

3, 4, 5, 6, 8, 9; от 20 до 1000; от 500 до 50000; от 50 до 5000.

Минимальная глубина погружения, мм Диаметр монтажной части, мм

Длина монтажной части, мм Длина соединительных проводов, мм Масса, г

Условия эксплуатации:

-    температура, °C

от минус 50 до плюс 260;

-    относительная влажность, %, не более

при температуре не более 40 оС,

Средний срок службы, лет

5.

Степень защиты от воды и пыли по ГОСТ 14254-96

IP68.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и на маркировочную этикетку ТС типографским способом.

Комплектность

ТС - 1 экз. (исполнение по заказу)

Руководство по эксплуатации - 1 шт.

Поверка

осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки:

-    термостат нулевой ТН-1М, номинальная температура термостатируемой среды 0 °C, нестабильность поддержания температуры ± 0,02 °C, температурный градиент на глубине (200

-    300) мм не более 0,006 °С/см;

-    термостат паровой ТП-2, номинальная температура термостатируемой среды 100 °С, нестабильность поддержания температуры ± 0,03 °С, температурный градиент на глубине (200

-    300) мм не более 0,006 °С/см;

-    термометр сопротивления платиновый эталонный ПТСВ-1 по ГОСТ 8.558-93, 3-го разряда диапазон измерений от минус 50 до плюс 450 °С, погрешность ± 0,02 °С (при 0 °С), ±0,03 °С (при 100 °С);

-    многоканальный прецизионный измеритель-регулятор температуры МИТ 8.10, номер в Госреестре № 19736-05, для измерения сопротивлений ТС в диапазоне до 300 Ом с пределом допускаемой абсолютной погрешности (0,0005 + 10 5-R) Ом, где R - измеряемое сопротивление.

Допускается применение других средств поверки и вспомогательного оборудования, соответствующих по точности и техническим характеристикам требованиям ГОСТ 8.461-2009.

Сведения о методах измерений

ТС используются в качестве первичного преобразователя в комплекте со вторичным прибором, методика прямого измерения температуры изложена в эксплуатационной документации на вторичный прибор.

Нормативные документы, устанавливающие требования к термопреобразователям сопротивления ТОРЕ412

1    ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».

2    Международный стандарт МЭК 60751 (1995, 07). Промышленные чувствительные элементы термометров сопротивления из платины.

3    ГОСТ 8.558-93 «ГСИ. Государственная поверочная схема для средств измерений температуры».

4    ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

5    Техническая документация изготовителя.

Рекомендации к применению

вне сферы государственного регулирования обеспечения единства измерений.
