Антенны измерительные ИДА (80-1500), 53933-13

Назначение

Антенны измерительные ИДА (80-1500) (далее - антенны ИДА) предназначены для измерений совместно с измерительными приемными устройствами (селективным микровольтметром, анализатором спектра и т.п.) напряженности электрического поля в диапазоне частот от 80 до 1500 МГц.

Описание

Принцип действия антенн ИДА основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на вибраторах, в переменное напряжение, передающееся в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному приемному устройству.

Антенны ИДА представляет собой антенную систему, состоящую из двух идентичных линейно поляризованных антенн. Каждая антенна имеет свою собирательную линию, которая оканчивается разъемом типа N. Собирательные линии антенн размещены в одном корпусе.

Места стыковки вибраторов на корпусе расположены таким образом, что плоскости поляризации антенн после ее сборки ортогональны, при этом максимумы диаграмм направленности антенн совпадают по направлению.

Каждая из двух собирательных линий конструктивно представляет собой решетку вибраторов, длины которых от начала к концу изменяются по закону геометрической прогрессии.

Конструкция антенны ИДА устанавливается на диэлектрические колена из стеклопластика, которые исключают изменение параметров антенны за пределы допустимого.

Диэлектрические колена крепятся к несущей штанге с узлом крепления - установочной крестовиной.

Антенны ИДА рассчитана на работу с любым измерительным приемником, имеющим входное сопротивление 50 Ом.

Элементы антенны ИДА, влияющие на ее метрологические характеристики, защищены от несанкционированного доступа. Дополнительных мер по защите не требуется.

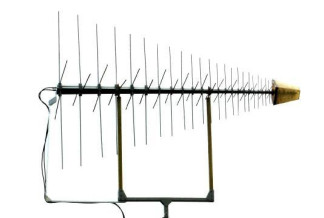

Внешний вид антенны ИДА, с указанием места нанесения знака утверждения типа, представлен на рисунке 1.

1 - Установочная крестовина (Узел крепления). 2 - Несущая штанга.

3 - Диэлектрические колена. 4 - Собирательные линии.

5 - Штанга обвода кабелей. 6 - Кабели. 7 - Вибраторы.

Рисунок 1 — Внешний вид антенны измерительной ИДА (80-1500)

Технические характеристики

Диапазон рабочих частот, МГц

от 80 до 1500. от 3 до 9,0. ± 2,6. 2,5. 50. N. 25,0.

Коэффициент усиления в диапазоне рабочих частот, дБ

Пределы допускаемой абсолютной погрешности коэффициента усиления, дБ

КСВН, не более

Номинальное входное сопротивление, Ом Тип разъема

Масса в рабочем положении, кг, не более

Г абаритные размеры (ширина х высота х длина), мм, не более

-    в рабочем положении

3020 х 2500 х 2500; 3050 х 500 х 500.

от минус 40 до 40;

до 80;

от 84 до 106,7 (от 630 до 800).

-    в транспортном положении Рабочие условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха при 25 °С, %

-    атмосферное давление, кПа (мм рт. ст.)

Знак утверждения типа

Знак утверждения типа наносится методом офсетной печати на маркировочный ярлык, расположенный в месте крепления коаксиальных разъемов типа N, и на титульный лист документа «Антенны измерительные ИДА (80-1500). Руководство по эксплуатации. ЛСВЧ.464651.001 РЭ» типографским способом.

Комплектность

Комплект поставки антенн приведен в таблице 1. Таблица 1

Поверка

Осуществляется по документу ЛСВЧ.464651.001МП «Инструкция. Антенны измерительные ИДА (80-1500). Методика поверки»», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в мае 2013 года.

Основные средства поверки:

- рабочий эталон для поверки измерительных антенн РЭИА-1, диапазон частот от 30 до 1000 МГц, диапазон измерения коэффициента калибровки от 0 до 50 дБ, пределы допускаемой погрешности коэффициента калибровки ± 1,0 дБ;

Лист № 4 Всего листов 4

-    рабочий эталон для поверки измерительных антенн РЭИА-2, диапазон частот от 0,3 до 18 ГГц, пределы допускаемой погрешности коэффициента калибровки ± 1,0 дБ;

-    анализатор электрических цепей векторный ZVL3, регистрационный № 37173, диапазон частот от 9 кГц до 3 ГГц, пределы допускаемой погрешности измерения КСВН на частотах до 3000 МГц ± 5 %.

Сведения о методах измерений

«Антенны измерительные ИДА (80-1500). Руководство по эксплуатации» ЛСВЧ.464651.001 РЭ. Разделы 5, 6.

Нормативные документы, устанавливающие требования к антеннам измерительным ИДА (80-1500)

ГОСТ 8.560-94 Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0,0003 - 1000 МГц.

ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц.

Антенны измерительные ИДА (80-1500). Технические условия. ЛСВЧ.464651.001 ТУ.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
