Газоанализатор кислорода Оксид-01, 53869-13

Назначение

Газоанализатор кислорода «Оксид-01» является рабочим эталоном 1-го разряда согласно ГОСТ 8.578-2008 и предназначен для измерения молярной (объемной) доли кислорода в газовых смесях состава О2/Ы2 (Ar) и О2/СО2/Ы2.

Описание

В основе принципа действия газоанализатора кислорода «Оксид-01» (далее -газоанализатор) лежит магнитомеханический метод измерения молярной (объемной) доли кислорода, основанный на взаимодействии парамагнитного газа с магнитным полем. Газоанализатор является стационарным автоматическим прибором непрерывного действия.

На передней панели газоанализатора расположены: тумблер «СЕТЬ», цифровое табло, разделенное на правую и левую часть, клавиатура, предназначенная для диалога с контроллером, два индикатора расхода.

На заднюю панель газоанализатора выведены следующие элементы:

-    Штуцера «ПР», «СГ1», «СГ2», «А1», «А2», «А3», предназначенные для подключения сравнительных газов и анализируемых газовых смесей;

-    Штуцер «СБРОС», предназначен для подключения газоанализатора к линии сброса

газа;

-    предохранитель;

-    болт для подключения заземления.

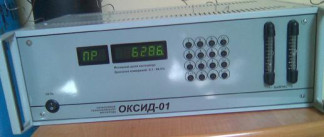

Внешний вид газоанализатора представлен на рисунке 1.

Вид задней панели газоанализатора представлен на рисунке 2.

Программное обеспечение

Газоанализатор кислорода «Оксид-01» имеет встроенное программное обеспечение (контроллер К-01) .

Встроенное ПО осуществляет управление работой газоанализатора путем переключения по заданному неизменяемому алгоритму входы газоанализатора, обеспечивает сохранение и обработку промежуточных результатов измерений по окончании цикла измерений, производит расчет содержания кислорода а анализируемых газовых смесях, выводит на цифровое табло окончательные результаты измерений.

Все ПО является метрологически значимым.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1.

Уровень защиты ПО газоанализатора от преднамеренных и непреднамеренных воздействий соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

1) Диапазоны измерений молярной (объемной) доли кислорода и пределы допускаемой основной погрешности газоанализатора указаны в таблице 2.

2)    Пределы допускаемой вариации показаний газоанализатора равны 0,5 в долях от пределов допускаемой основной погрешности.

3)    Пределы допускаемой дополнительной погрешности от изменения температуры окружающей и контролируемой сред на каждые 10 0С равны 0,5 в долях от пределов допус-

каемой основной погрешности.

4)    Время прогрева, мин, не более    15

5)    Напряжение питания переменного тока

блока коммутации газовых смесей, В    от 205 до 235

6)    Потребляемая электрическая мощность, В-А, не более:    50

7)    Габаритные размеры газоанализатора, мм, не более:

высота    200

ширина    450

длина    600

8)    Масса, кг, не более:    20

9)    Средняя наработка на отказ, ч    10 000

Условия эксплуатации газоанализатора

-    диапазон температуры окружающей среды, oC    от 10 до 35

-    диапазон относительной влажности окружающей среды, %    до 75 %

-    диапазон атмосферного давления, кПа    от 84 до 106,7

Знак утверждения типа

Знак утверждения типа наносится:

-    типографским способом на титульный лист руководства по эксплуатации;

-    в виде таблички на лицевую панель газоанализатора.

Комплектность

Комплект поставки газоанализатора указан в таблице 3.

Таблица 3

Поверка

осуществляется по документу МП-242-1455-2012 " Газоанализатор кислорода «Оксид-01». Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И.Менделеева" "10"января 2013 г.

Основные средства поверки: чистые газы-эталоны сравнения и газовые смеси - эталоны сравнения в баллонах под давлением, выпускаемые по ГОСТ 8.578-2008.

Сведения о методах измерений

Методика измерений приведена в документе МИ 242/2-2013 «Методика измерений молярной (объемной) доли кислорода в утвержденного типа стандартных образцах состава газовых смесей в баллонах под давлением 1-го и 2-го разрядов с применением газоанализатора «Оксид-01» в составе рабочего эталона 1-го разряда РЭ 154-1-41-2012».

Нормативные и технические документы, устанавливающие требования к газоанализатору кислорода «Оксид-01»

1    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические ус

ловия.

2    ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содер

жания компонентов в газовых средах.

3    Техническая документация изготовителя.

Рекомендации к применению

Оказание услуг по обеспечению единства измерений.
