| Номер в госреестре | 53816-13 |
| Наименование СИ | Компаратор эталонный для поверки нивелиров |
| Обозначение типа СИ | ЭКПН |
| Изготовитель | ЗАО "УГТ-Сервис", г.Екатеринбург |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Номер в госреестре | 53816-13 |
| Наименование СИ | Компаратор эталонный для поверки нивелиров |
| Обозначение типа СИ | ЭКПН |
| Изготовитель | ЗАО "УГТ-Сервис", г.Екатеринбург |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Компаратор эталонный для поверки нивелиров ЭКПН (далее - Компаратор) предназначен для поверки и калибровки высокоточных, точных, технических нивелиров по ГОСТ 10528 и равноценных им типов зарубежного изготовления.
Принцип работы заключается в установке оси Компаратора параллельно горизонту с помощью эталона горизонта и использование горизонтального положения оси при поверке нивелиров.
Ось Компаратора устанавливают параллельно горизонту с помощью пентапризмы относительно поверхности жидкости (эталона горизонта). Поворачивая вручную оптический блок с пентапризмой, устанавливают автоколлимационное изображение сетки Компаратора примерно по центру поля зрения. Закрепляют оптический блок. Подъемным винтом Компаратора горизонтальную нить автоколлимационного изображения устанавливают на отсчет, равный (5' - а), где а - сумма погрешностей Компаратора (отклонение от параллельности визирных осей коллимационной и зрительной систем) и пентапризмы (от угла 90°).

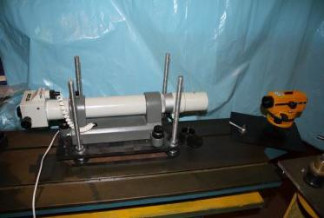

Исследуемый нивелир устанавливают на плите напротив Компаратора "труба в трубу", используя для этого соответствующие установочные детали (рисунок 1).
Зрительную трубу исследуемого нивелира фокусируют на бесконечность и устанавливают соосно с Компаратором так, чтобы можно было видеть изображение сетки Компаратора.
Исследуемый нивелир (по круглому уровню) устанавливают в рабочее положение. Винтом поворота и элевационным винтом нивелира вводят автоколлимационное изображение сетки Компаратора в центр перекрестия нивелира.
Со стороны окуляра нивелира устанавливают осветитель. По Компаратору фиксируют положение средней нити сетки нивелира, удваивая цену деления шкалы Компаратора. Смещение нити относительно центра вертикальной шкалы Компаратора характеризует главное геометрическое условие нивелира - угол i.
Поверку других параметров нивелиров на Компараторе осуществляют в соответствии с Рекомендациями по метрологии Р 50.2.023 «ГСИ. Нивелиры. Методика поверки».
Для защиты Компаратора от несанкционированного доступа производится пломбировка одного винта на окулярном узле.
| Диапазон измерений,... ' | 0-6 |
| Предел допускаемой погрешности измерений, ... '' | 0,35 |
| Питание от сети переменного тока напряжением (220-33) В, частотой 50 ± 1 Гц | |
| Потребляемая мощность, В-А, не более ... | 30 |
| Габаритные размеры, мм, не более ... | 650x225x170 |
| Масса комплекта (без плиты), кг, не более ... | 26 |
| Рабочие условия эксплуатации - закрытые отапливаемые помещения по ГОСТ 8.050-73 со следующими уточнениями: | |
| - температура воздуха в рабочем пространстве, °С ... | 20 ± 5 |
| - верхний предел относительной влажности воздуха при температуре 20 °С, % ... | 80 |
| - атмосферное давление, кПа. | (100 -f5) |
| - скорость изменения температуры окружающего воздуха за 1 ч работы, °С, не более ... | 1 |
| Средний срок службы, лет, не менее. | 6 |
Знак утверждения типа средств измерений нанесён на корпусе Компаратора и на титульные листы эксплуатационной документации типографским способом.
| Обозначение | Наименование | Коли чество | Завод ской номер | Примечание |
| 1 | 2 | 3 | 4 | 5 |
| РЭТ 22 - 1Н - 13-01 | Эталон горизонта * | 1 | Кювета с маслом | |
| РЭТ 22 - 1Н - 13-02 | Блок оптический | 1 | 830002 | С пентапризмой |
| РЭТ 22 - 1Н - 13-03 | Осветитель * | 1 | ||
| РЭТ 22 - 1Н - 13-04 | Основание * | 1 | 1110x520x1300 мм | |
| АК-0,25Д | Автоколлиматор этало-ный | 1 | 830002 | |
| РЭТ 22 - 1Н - 13МП | Методика поверки | 1 | ||
| РЭТ 22 - 1Н - 13РЭ | Руководство по эксплуатации | 1 |
* - поставка по отдельному соглашению
осуществляется по документу РЭТ 22 - 1Н - 13МП «Компараторы эталонные для поверки нивелиров ЭКПН. Методика поверки», утверждённому ФГУП «СНИИМ» в декабре 2012 г. Эталон: Государственный вторичный эталон единицы плоского угла ВЭТ 22-1-91, S
= 0,05".
РЭТ 22 - 1Н - 13 РЭ «Компаратор эталонный для поверки нивелиров ЭКПН. Руководство по эксплуатации».
Лист № 3 Всего листов 3
Нормативные и технические документы, устанавливающие требования к компаратору эталонному для поверки нивелиров ЭКПН
ГОСТ 8.016-81 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла
При выполнении работ и оказании услуг по обеспечению единства измерений.
