Датчики перемещений (деформаций) MFN-A, 53731-13

Документы

Карточка СИ

Номер в госреестре	53731-13
Наименование СИ	Датчики перемещений (деформаций)
Обозначение типа СИ	MFN-A
Изготовитель	"Walter + Bai AG"
Год регистрации	2013
Срок свидетельства	06.06.2018
МПИ (интервал между поверками)	1 год
Описание типа	скачать

Назначение

Датчики перемещений (деформаций) MFN-A предназначены для измерения деформаций материалов при проведении испытаний материалов на прочность.

Описание

Принцип действия датчиков перемещений (деформаций) MFN-A основан на преобразовании удлинения образца в перемещение измерительных щупов, закрепляющихся на испытуемом образце. Датчики имеют две измерительные системы для измерения в разных диапазонах удлинений. Величина деформации определяется потенциометрическим методом (для большего диапазона измерений) или тензорезистивным методом (для малого диапазона измерений). Измерительный сигнал по соединительному кабелю поступает в устройство обработки информации.

Датчики перемещений (деформаций) MFN-A изготавливаются в 3 модификациях, отличающихся диапазоном измерений.

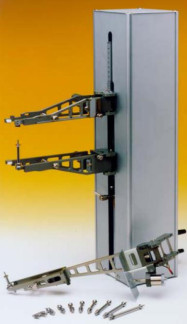

Внешний вид датчиков перемещений (деформаций) MFN-A приведен на рисунке 1:

Технические характеристики

Наименование модификации	MFN-A-300	MFN-A-500	MFN-A-800
Диапазон измерений, мм	0.300	0.500	0.800
Пределы допускаемой погрешности измерений	±1 мкм в диапазоне 0.0,3 мм; ±0,2 % в диапазоне 0,3.4 мм ±0,5 % в диапазоне более 4 мм

Г абаритные размеры (ДхШхВ), мм, не более Масса, кг, не более:

455х150х825

20 ± 5 60 ± 20 84.106

Условия эксплуатации:

- температура, °С

- относительная влажность, %

- давление, кПа

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации в верхнем левом углу типографским способом.

Комплектность

1. Датчик перемещений (деформаций) MFN-A

1 шт. 1 экз. 1 экз.

2. Руководство по эксплуатации «Датчики перемещений (деформаций)

MFN-A. Руководство по эксплуатации»

3. Методика поверки МП ТИнТ 78-2012 «Датчики перемещений

(деформаций) MFN-A. Методика поверки»

Поверка

осуществляется по документу МП ТИнТ 78-2012 «Датчики перемещений (деформаций) MFN-A. Методика поверки», утвержденному ГЦИ СИ ООО «ТестИнТех» 29 ноября 2012 г.

Основные средства поверки:

- лазерная измерительная система, основная погрешность ±1 мкм/м.

Сведения о методах измерений

Метод измерений изложен в документе «Датчики перемещений (деформаций) MFN-A. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к датчикам перемещений (деформаций) MFN-A

1. ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-9 .... 50 м и длин волн в диапазоне 0,2.. 50 мкм».

2. ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение».

3. Техническая документация фирмы «Walter+Bai AG», Швейцария.

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Фирма «Walter+Bai AG», Швейцария Industriestrasse 4, 8224 Lonningen, Schweiz
