| Номер в госреестре | 53691-13 |
| Наименование СИ | Измерители скорости потока |
| Обозначение типа СИ | D-FL 200, D-FL 220 |
| Изготовитель | "DURAG GmbH", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 15.05.2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Измерители скорости потока D-FL 200, D-FL 220 (далее - измерители) предназначены для измерений скорости потока и определения объема и объемного расхода газов в рабочих условиях в газоходах систем вентиляции, подачи воздуха, эвакуации дымовых газов, а так же в газоходах технологического назначения.
Принцип действия измерителей заключается в определении средней скорости потока газа в трубопроводе, которая пропорциональна объемному расходу в рабочих условиях.
Для определения средней скорости потока газа измеряется время прохождения ультразвуковых импульсов, направленных по потоку газа и против него. Приемники-передатчики ультразвуковых импульсов установлены в трубопроводе по диагонали под углом от 30 до 60 градусов к продольной оси потока.
Конструктивно измерители состоят из двух ультразвуковых приемников-передатчиков (ультразвуковых преобразователей), установленных на измерительном трубопроводе, и вычислителя.
Измерители выпускаются моделей D-FL 200 и D-FL 220. Модель D-FL 220 отличается от модели D-FL 200 отсутствием отдельного модуля вычислителя. Вычислитель на модели D-FL 220 конструктивно реализован в виде электронных модулей, интегрированных в ультразвуковые преобразователи.
Вычислитель модели D-FL 200 имеет жидкокристаллический индикатор, на котором отображается информация о скорости, расходе и объеме газа.
Измерители имеют релейные, цифровые и аналоговые выходы, описанные в таблице 1.
Прямой участок до точки измерения и участок после точки измерения должен иметь длину не менее 10 х D и 5х D, соответственно (D = внутренний диаметр газохода). Более подробно параметры точки установки описаны в Руководстве по эксплуатации (РЭ).
Таблица 1
| Модель измерителя | D-FL 200 | D-FL 220 |
| Релейные выходы | “Error/Ошибка”, ’’Maintenance/ Обслуживание”, ”Limit value/Предельное значение” Все реле типа «сухой контакт» | 2 x реле НЗ/НР Функция настраивается в параметрах; по умолчанию: неисправность, тех. обслуживание |
| Аналоговые выходы | Скорость потока Объемный расход газов при рабочих условиях 2 токовых выхода, 4-20мА | Скорость потока Объемный расход газов при рабочих условиях 1 токовый выход, 4-20мА (настраиваемый) |
| Цифровые выходы | Скорость потока Объемный расход газов при рабочих условиях (устанавливаются по заказу) | Скорость потока Объемный расход газов при рабочих условиях (DURAG Modbus) |
Прямой участок до точки измерения и участок после точки измерения должен иметь длину не менее 10 х D и 5х D, соответственно (D = внутренний диаметр газохода). Более подробно параметры точки установки описаны в Руководстве по эксплуатации (РЭ).

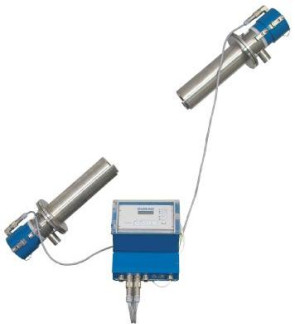

Внешний вид измерителя D-FL 200 показан на рисунке 1 а
Рис 1б
III
ГЖ_
Внешний вид измерителя D-FL 220 показан на рисунке 1 б
У измерителя типа D-FL 200 в целях предотвращения доступа к узлам регулировки и настройки, а также к элементам конструкции, предусмотрены места пломбирования, указанные на рисунке 2а.
Рис. 2а
В измерителе D-FL 220 защита от несанкционированного доступа к настройкам реализована программным способом. Для защиты элементов конструкции предусмотрены места пломбирования, указанные на рисунке 26.
Рис. 2б
Измерители имеют встроенное программное обеспечение, предназначенное для сбора, сохранения, удаления данных из памяти измерителей и расчета объемного расхода и объема газа.
Идентификационные данные встроенного программного обеспечения приведены в таблице 2. Встроенное программное обеспечение устанавливается на производстве и не имеет внешнего доступа.
Таблица 2
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) прог-рамммного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| D-FL 200 | D-FL 200 | Rev. 2.2 | 8C3A | Простое суммирование1 |
| D-FL 220 | D-FL 220 | V01.05R(0021) | B15277B2 | CRC |
| Характеристика | D-FL 200 | D-FL 220 |
| Диапазон измерений скорости газового потока в рабочих условиях, м/с | 0,1 - 40 | 0,1 - 40 |
| Пределы допускаемой приведенной погрешности измерений скорости потока и объемного расхода газа в рабочих условиях,% | ± 3 | ± 3 |
| Диапазон измерений объемного расхода газа в рабочих условиях (в зависимости от диаметра условного прохода трубопровода), м3/ч | 0 - 5000000 | 0 - 5000000 |
| Внутренний диаметр газохода, (измерительная база), м | 0,7 - 11 | 0,5 - 15 |
| Температура измеряемого газа, °С* | от 0 до + 300 | от минус 20 до + 300 |
| Давление измеряемого газа, гПа | от минус 50 до + 20 | от минус 50 до +20 |
| Относительная влажность измеряемого газа, %, не более | 100, допускается конденсация | 100, допускается конденсация |
| Температура окружающей среды, °С | от минус 20 до 60 | от минус 40 до 70 |
| Напряжение питания переменного тока частотой (50 ± 1) Гц для измерителя, В | 230 (±10 %) | 230 (±10 %) |
| Потребляемая мощность, кВт, не более | 1 | 1 |
| Соотношение «сигнал-шум» (шум-фактор), не менее | 450 | 450 |
| Коэффициент излучаемой мощности, не менее | 0,006 | 0,006 |
| Г абаритные размеры, мм(электронный блок) | 265х241х219 | - |
| Масса, кг, не более | 35 | 35 |
| Срок службы, лет, не менее | 10 | 10 |
| Средняя наработка на отказ, ч | 58000 | 58000 |
Знак утверждения типа наносят на титульный лист Руководства по эксплуатации методом печати и на лицевую панель вычислителя методом наклейки.
| Измеритель скорости потока модели D-FL 200 или D-FL 220 | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Методика поверки МП 2550-0210-2012 | 1 шт. |
осуществляется по документу МП 2550-0210-2012 «Измерители скорости потока D-FL 200 и D-FL 220. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 30. 11. 2012 г.
Основные средства поверки:
Установка аэродинамическая с диапазоном измерений скорости воздушного потока 0140 м/с и погрешностью при измерении скорости не более ±1 %;
рулетки измерительные металлические 2-го класса точности; штангенциркуль 1-го класса точности.
Методы измерений изложены в Руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к измерителям скорости потока D-FL 200, D-FL 220
ГОСТ 8.542-86. «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока».
ГОСТ 17.2.4.06-90. Охрана природы. Атмосфера. Метод определения скорости газопылевых потоков, отходящих от стационарных источников загрязнения.
РД 52.04.59-85. Руководящий документ. Охрана природы. Атмосфера. Требования к точности контроля промышленных выбросов.
Приказ Минприроды России от 07.12.2012 N 425 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений».
Техническая документация фирмы - изготовителя.
осуществление деятельности в области охраны окружающей среды. выполнение государственных учетных операций.
| Зарегистрировано поверок | 41 |
| Поверителей | 3 |
| Актуальность данных | 07.12.2024 |
