| Номер в госреестре | 53513-13 |
| Наименование СИ | Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS |
| Обозначение типа СИ | ГеоС-3 и ГеоС-3М |
| Изготовитель | ООО КБ "ГеоСтар навигация", г.Москва |
| Год регистрации | 2013 |
| Срок свидетельства | 15.05.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS ГеоС-3 и ГеоС-3М (далее - аппаратура) предназначена для измерений текущих навигационных параметров, определения на их основе координат и скорости потребителя и выдачи шкалы времени (ШВ), синхронизированной с ШВ UTC(SU), UTC(USNO), системными ШВ систем ГЛОНАСС и GPS.
Принцип действия аппаратуры основан на измерении псевдодальностей, псевдофаз, доп-леровских смещений частот по сигналам ГНСС ГЛОНАСС (код СТ) и GPS (код C/A) в частотном диапазоне L1, подстройке секундной метки (PPS) под ШВ UTC(SU), UTC(USNO) или системные ШВ систем ГЛОНАСС и GPS.
Конструктивно аппаратура представляет собой печатную плату с расположенными на ней входными и выходными разъемами. К входному разъему подключается антенный блок, к выходному разъему - ПЭВМ с программным обеспечением. Аппаратура выпускается в двух вариантах исполнения: ГеоС-3 и ГеоС-3М. Варианты исполнения отличаются внешним видом, габаритными размерами, также ГеоС-3М не имеет вывода секундной метки (PPS).
Управление режимами работы и отображение навигационной информации осуществляется с помощью программного обеспечения «GeoSDemo3», устанавливаемого на внешнюю ПЭВМ. Обмен данными с аппаратурой осуществляется в соответствии с протоколом BIN/GS3 или NMEA-0183.

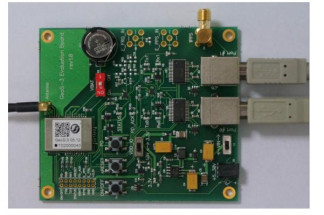

Внешний вид аппаратуры в различных вариантах исполнения приведен на рисунках 1,2.
Рисунок 2 - внешний вид аппаратуры Г еоС-3М
Программное обеспечение (ПО) «GeoSDemo3», предназначено для управления режимами работы аппаратуры и отображения навигационной информации.
Метрологически значимая часть ПО и измеренные данные не требуют специальных
средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные (признаки) ПО приведены в таблице 1. Таблица 1
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| GeoSDemo3 | GeoSDemo3.exe | 3.02 | e58a9782d3 9eb53c ceee09f16daf2a74 | md5 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«А» по МИ 3286-2010.
Метрологические и технические характеристики аппаратуры приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Исполнение Исполнение ГеоС-3 ГеоС-3М | |
| Пределы допускаемой инструментальной погрешности (по уровню вероятности 0,67) определения координат в плане при работе по сигналам ГЛО-НАСС и GPS в автономном режиме, м | ±3,0 |
| Пределы допускаемой инструментальной погрешности (по уровню вероятности 0,67) определения высоты при работе по сигналам ГЛОНАСС и GPS в автономном режиме, м | ±5,0 |
| Пределы допускаемой инструментальной погрешности (по уровню вероятности 0,67) определения скорости (при скоростях до 515 м/с) при работе по сигналам ГЛОНАСС и GPS, м/с | ± 0,05 |
| Наименование характеристики | Значение характеристики | |
| Исполнение ГеоС-3 | Исполнение ГеоС-3М | |
| Предел допускаемого среднего квадратического отклонения случайной составляющей инструментальной погрешности формирования метки времени ШВ КНС ГЛОНАСС, КНС GPS, UTC(SU), UTC(USNO) при работе по сигналам ГЛОНАСС и GPS, нс | 30 | |
| Напряжение питания от сети постоянного тока, В - основное - резервное | 1,8 ± 0,18 от 1,6 до 3,6 | |
| Пиковое ударное ускорение механических ударов многократного действия при длительности 1-5 мс, м/с2 | 1470 | |
| Амплитуда виброускорения в диапазоне частот от 20 до 1000 Гц, м/с2 | От 20 до 100 | |
| Габаритные размеры (длина х ширина х высота), мм, не более: | 87x76x15 | 60х43х6 |
| Масса, г, не более: | 60 | 40 |
| Максимальная сила тока, потребляемая от цепи питания при напряжении 1,8 В, мА | 65 | |
| Рабочие условия эксплуатации: 0/-ч температура окружающего воздуха, С | от минус 40 до 85 | |
Знак утверждения типа наносится в верхнем левом углу документа «Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS ГеоС-3 и ГеоС-3М. Руководство по эксплуатации» типографским или компьютерным способом, на плату аппаратуры в виде наклейки.
Комплект поставки аппаратуры приведен в таблице 3.
Таблица 3
| Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS ГеоС-3, ГеоС-3М | 1 шт |
| Демонстрационное ПО для ПК GeoSDemo3 | 1 шт. |
| Руководство пользователя программы GeoSDemo3 | 1 шт. |
| Руководство по эксплуатации на аппаратуру | 1 шт. |
| Этикетка | 1 шт. |
| Методика поверки | 1 шт. |
осуществляется по документу МП 53513-13 «Инструкция. Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS ГеоС-3 и ГеоС-3М. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в 2013 г.
Основные средства поверки:
- имитатор сигналов СН-3803М (рег. № 36528-07), предел допускаемого среднего квадратического отклонения (СКО) случайной составляющей погрешности формирования беззапросной дальности до НКА КНС ГЛОНАСС и GPS по фазе даль-номерного кода 0,1 м; по псевдоскорости СКО 0,005 м/с;
- частотомер универсальный CNT-90 (рег. № 41567-09), диапазон измерений частоты от 0,001 Гц до 300 МГц, пределы допускаемой погрешности измерений частоты ± 1 • 10-6.
Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS ГеоС-3 и ГеоС-3М. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к аппаратуре навигационно-временной потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS ГеоС-3 и ГеоСЗМ
Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS ГеоС-3 и ГеоС-3М. Технические условия. ИЯФК.464316.003 ТУ.
Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS ГеоС-3 и ГеоС3М используется для измерений навигационных параметров с целью определения на их основе координат и скорости потребителя и выдачи ШВ, синхронизированной с ШВ UTC(SU), UTC(USNO), системными ШВ систем ГЛОНАСС и GPS в случаях, предусмотренных законодательством Российской Федерации о техническом регулировании.
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 09.12.2024 |
