| Номер в госреестре | 53506-13 |
| Наименование СИ | Головки измерительные с отсчетом по круговой шкале |
| Обозначение типа СИ | MarCator 803 A, MarCator 805 A, MarCator 803 S, MarCator 803 SW, MarCator 803 SB |
| Изготовитель | "Mahr GmbH", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 15.05.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Головки измерительные с отсчетом по круговой шкале MarCator 803 A, MarCator 805 A, MarCator 803 S, MarCator 803 SW, MarCator 803 SB (далее - головки) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей в цехах и лабораториях всех отраслей машиностроительного комплекса.
Головка состоит из корпуса с встроенными передаточным механизмом, шкалой, стрелкой и измерительным стержнем со сменными измерительными наконечниками.
Передаточный механизм - это устройство, которое преобразует малые линейные перемещения измерительного стержня, осуществляемое параллельно шкале, в пропорциональное угловое перемещение стрелки отсчетного устройства.
Головки имеют хромированный корпус, защитный колпачок на верхней части измерительного стержня и передвижные указатели пределов поля допуска.

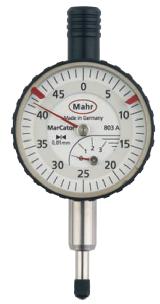

Головки MarCator 803 A (рисунок 1) и 805 A (рисунок 2) выпускаются в стандартном исполнении, головки MarCator 803 S (рисунок 3) - в ударопрочном исполнении.
Головки MarCator 803 SW (рисунок 4) являются влаго- и маслозащищенными и имеют защитный колпачок для верхней части измерительного стержня, уплотнительные кольца для лицевой части циферблата и стекла, гофрированные уплотнители на измерительном стержне препятствующие проникновению влаги и загрязнений.
Головки MarCator 803 SB (рисунок 5) имеют ограниченный диапазон измерений (0,4 мм) и большой общий ход измерительного стрежня (приблизительно 4,5 мм), а также снабжаются защитным колпачком для верхней части измерительного стержня.
Головки оснащены регулируемыми указателями поля допуска.
Головки имеют постоянное измерительное усилие.
Рисунок 2 - Головка измерительная с отсчетом по круговой шкале MarCator 805 A
И
«
| Модель головки | Предел (диапазон) измерений, мм | Цена деления шкалы, мм | Измерительное усилие, Н | Размах показаний, мкм, не более |
| MarCator 803 А | 3 | 0,01 | от 0,7 до 1,1 вкл. | 3 |
| MarCator 805 A | 5 | 0,01 | от 0,7 до 1,1 вкл. | 3 |
| MarCator 803 S | 3 | 0,01 | от 0,7 до 1,1 вкл. | 3 |
| MarCator 803 SW | 3 | 0,01 | от 0,7 до 1,7 вкл. | 3 |
| MarCator 803 SB | 0,4 (± 0,2) | 0,01 | от 0,9 до 1,1 вкл. | 3 |
Т аблица 2. Наибольшая разность погрешностей головок
| Модель головки | Наибольшая разность погрешностей, мкм | |||
| на 1/10 оборота стрелки | на / оборота стрелки | на 1 оборот стрелки | на всем диапазоне измерений | |
| MarCator 803 А | 5 | 8 | 9 | 10 |
| MarCator 805 A | 5 | 8 | 9 | 12 |
| MarCator 803 S | 5 | 8 | 9 | 10 |
| MarCator 803 SW | 5 | 8 | 9 | 10 |
| MarCator 803 SB | 5 | 8 | - | 9 |
Присоединительный диаметр гильзы головок 8h6 (8 -0,009 мм);
Диапазон рабочих температур, °С от + 5 до + 40;
Относительная влажность воздуха, % не более 80.
Знак утверждения типа наносят на титульный лист паспорта головок и на наружную поверхность крышки футляра типографским способом.
| Наименование | Комплектность |
| Головка измерительная с отсчетом по круговой шкале MarCator 803 A или MarCator 805 A, или MarCator 803 S, или MarCator 803 SW, или MarCator 803 SB | 1 шт. |
| Футляр | 1 шт. |
| Паспорт | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 53506-13 «Головки измерительные с отсчетом по круговой шкале MarCator 803 A, MarCator 805 A, MarCator 803 S, MarCator 803 SW, MarCator 803 SB. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» в январе 2012 г. и включенному в комплект поставки головок.
Основные средства поверки:
- прибор для поверки измерительных головок ППГ-3 с диапазоном измерений (0.10) мм с пределами допускаемой абсолютной погрешности (0,05.2) мкм.
Метод измерений приведен в разделе «Порядок работы» паспорта «Головки измерительные с отсчетом по круговой шкале MarCator 803 A, MarCator 805 A, MarCator 803
S, MarCator 803 SW, MarCator 803 SB».
Нормативные и технические документы, устанавливающие требования к головкам измерительным с отсчетом по круговой шкале MarCator 803 A, MarCator 805 A, MarCator 803 S, MarCator 803 SW, MarCator 803 SB
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-9 .50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Т ехническая документация фирмы Mahr GmbH, Германия.
