Устройство измерения масс твэл зоны воспроизводства УИМЗВ, 53424-13

Назначение

Устройство измерения масс твэл зоны воспроизводства УИМЗВ входит в состав установки снаряжения твэл зоны воспроизводства и предназначено для автоматического измерения масс:

-    трубы в сборе с одной приваренной заглушкой (далее - оболочки);

-    трубы в сборе, снаряженной топливным столбом (далее - изделия);

-    топливного столба в изделии.

Описание

Работа устройства измерения масс твэл зоны воспроизводства УИМЗВ основана на измерении масс трубы в сборе с одной приваренной заглушкой и трубы в сборе, снаряженной топливным столбом, а также на определении массы топливного столба по разности масс трубы в сборе после и до снаряжения.

Последовательность действий при измерениях заключается в следующем. При поступлении на позицию снаряжения оболочка опускается на грузоприемную ферму, взвешивается и поднимается обратно на позицию снаряжения. Далее оболочка снаряжается топливным столбом. После снаряжения оболочки измеряется масса изделия. Данные от весов в цифровом виде без искажений передаются на систему управления. По разности масс трубы в сборе после и до снаряжения (изделия и оболочки) определяется масса топливного столба в изделии. Результаты измерений масс оболочки, изделия и топливного столба в изделии отображаются на экране пульта управления.

Лист № 2 Всего листов 4

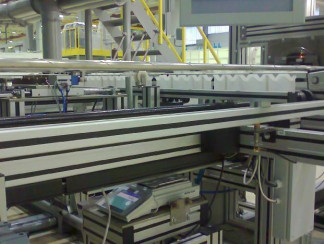

В состав устройства измерения масс твэл зоны воспроизводства УИМЗВ входят: весы METLER TOLEDO XP8002S с грузоприемной фермой, а также система автоматического управления процессом взвешивания и обработки результатов измерения масс, которая построена на базе программируемого контроллера SIMATIC S7-300, программное обеспечение для которого разработано на STEP 7 пакета SIMATIC Manager.

Идентификационные данные программного обеспечения представлены в таблице 1.

Таблица 1

Программное обеспечение на метрологические характеристики устройства измерения масс влияния не оказывает и имеет уровень защиты “А”.

Технические характеристики

Диапазон измерения массы оболочки, г    от 230,00 до 320,00

Диапазон измерения массы изделия, г    от 2230,00 до 2520,00

Диапазон измерения массы топливного столба в изделии, г    от 2000,00 до 2200,0

Границы абсолютной погрешности измерения массы оболочки и изделия, при доверительной вероятности Р=0,95, не более, г    ±0,50

Границы случайной составляющей погрешности измерения массы оболочки и изделия, при доверительной вероятности Р=0,95, не более, г    ±0,40 Границы неисключенной систематической составляющей погрешности измерения массы оболочки и изделия, при доверительной вероятности Р=0,95, не более, г ±0,30 Границы погрешности измерения массы топливного столба в изделии при доверительной вероятности Р=0,95, не более, г ±0,70 Границы случайной составляющей погрешности измерения массы топливного столба в изделии при доверительной вероятности Р=0,95, не более, г ±0,50 Границы неисключенной систематической составляющей погрешности измерения массы топливного столба в изделии при доверительной вероятности Р=0,95, не более, г ±0,50 Дискретность результата измерения массы на экране системы управления, г 0,01 Производительность контроля изделий устройством, не менее шт./ч 60 Время выхода устройства на рабочий режим, после включения в сеть, не более мин 10 Параметры контролируемых изделий:

длина трубы в сборе, мм........................................................от 1900 до 2100;

наружный диаметр трубы, мм......................................от 13 до 16;

масса трубы в сборе, г    от 290,0 до 310,0;

масса топливного столба в изделии, г    от 2015,0 до 2185,0.

Источники питания:

силовая трехфазная сеть переменного тока напряжением (380±38) В и частотой (50±1) Гц; приборная сеть переменного тока для питания систем управления и весов напряжением (230±23) В и частотой (50±1) Гц.

Потребляемая мощность, не более кВт...    0,5

Пневмосеть:

Всего листов 4

избыточное давление сжатого воздуха от 0,40 до 0,63 МПа; температура точки росы осушенного воздуха не более 2 °С; класс загрязненности по ГОСТ 17433-80 не грубее 10.

Габаритные размеры устройства измерения массы оболочки (изделия):

Длина, мм Высота, мм Ширина, мм

2500;

1100;

500.

100

7

24

Масса устройства измерения масс, не более, кг Срок службы устройства измерения масс, не менее, лет Время непрерывной работы устройства измерения масс, не менее, ч Условия эксплуатации:

температура окружающего воздуха, °С    от плюс 10 до плюс 35;

относительная влажность воздуха при температуре 35 °С, %    от 30 до 80;

атмосферное давление, кПа    от 92 до 105.

Знак утверждения типа

Знак утверждения типа наносится методом штемпелевания на титульный лист руководства по эксплуатации «Устройство измерения масс твэл зоны воспроизводства УИМЗВ» 23201296 РЭ.

Комплектность

Поверка

осуществляется по документу 2320-1296 РЭ (Раздел «Поверка» Руководства по эксплуатации) «Устройство измерения масс твэл зоны воспроизводства УИМЗВ», утвержденному руководителем ГЦИ СИ ОАО «Машиностроительный завод» 22.01.2013 г.

В перечень основного поверочного оборудования входят согласно государственной поверочной схеме для средств измерения массы (ГОСТ 8.021-2005):

-    гири от 1 мг до 50 г класса точности М1 из набора гирь по ГОСТ OIML R 111-1-2009;

-    гири с номинальным значением массы 100; 200; 500 г и 1; 2 кг класса точности F1 по ГОСТ OIML R 111-1-2009.

Методика (метод измерений) содержится в руководстве по эксплуатации на «Устройство измерения масс твэл зоны воспроизводства УИМЗВ» 2320-1296 РЭ.

Нормативные и технические документы

1.    ГОСТ 8.021-2005 ГСИ «Государственная поверочная схема для средств измерений

массы».

2.    Комплект конструкторской документации на «Устройство измерения масс твэл зоны воспроизводства». Чертеж 2314-0371.000.00СБ.

Рекомендации к применению

Осуществление деятельности в области использования атомной энергии.
