| Номер в госреестре | 53394-13 |
| Наименование СИ | Датчики перемещения линейные |
| Обозначение типа СИ | R мод. RPS0300MF031A01 |
| Изготовитель | "MTS Sensor", США |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Номер в госреестре | 53394-13 |
| Наименование СИ | Датчики перемещения линейные |
| Обозначение типа СИ | R мод. RPS0300MF031A01 |
| Изготовитель | "MTS Sensor", США |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Датчики перемещения линейные серия R модель RPS0300MF031A01 (далее-датчики) предназначены для измерений линейных перемещений.
Принцип действия датчиков основан на явлении магнитострикции и измерении времени распространения ультразвуковой волны в твёрдом теле. Чувствительный элемент датчика находится внутри герметичного корпуса и защищён от воздействий внешней среды. Элементом, передающим информацию о линейных перемещениях контролируемого объекта является постоянный магнит, свободно перемещающийся вдоль корпуса датчика и соединяющийся с контролируемым объектом. Выходной сигнал датчиков нормирован по току (0-20 мА, 4-20 мА) или по напряжению (0-10 В). Для изменения заводских настроек (диапазон измерений, начало отсчёта, число шкал и т.д.) имеется возможность перепрограммирования при помощи внешнего программатора, подключаемого к ПК.

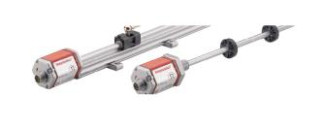

Внешний вид датчиков перемещения линейных серия R модель RPS0300MF031A01 приведён на рисунке 1.
Рисунок 1 - Датчики перемещения линейные серия R модель RPS0300MF031A01.
| Наименование характеристики | Значение параметра |
| Заводские номера | 12183442, 12183443, 12183444, 12183445 |
| Диапазон измерений длины, мм | от 50 до 7600 включ. |
| Расширенная неопределённость в диапазоне измерений, мкм, не более | ± 10-4 L, где L-измеряемая длина, мм |
| Габаритные размеры, не более, мм: Длина Диаметр | 8000 60 |
| Масса, не более, кг | 50 |
| У словия эксплуатации: диапазон рабочих температур, °С | от минус 40 до плюс 75 включ. |
Знак утверждения типа наносится на титульный лист паспорта методом печати. Комплектность средства измерений
Датчик перемещения линейный...................................................................4 шт.
Магнит..................................................................................................4 шт.
Шестиугольная гайка................................................................................4 шт.
Методика поверки....................................................................................1 экз.
Паспорт................................................................................................4 экз.
осуществляется по документу МП 53394-13 «Датчики перемещения линейные модели RPS0300MF031A01. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 08.06.2012 г.
Основным средством поверки является система лазерная интерференционная XL-80 фирмы «Renishaw pls», Великобритания.
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы, устанавливающие требования к датчикам перемещения линейным серии R модели RP S0300MF031A01
1. ГОСТ Р 8. 763-2011. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне 110-9 - 50 м и длин волн в диапазоне 0,2 - 50 мкм.
2. Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленных законодательством Российской Федерации обязательным требованиям.
