Термопреобразователи сопротивления платиновые NWT-C-PT100/B/2, 53381-13

Назначение

Термопреобразователи сопротивления платиновые серии 90 модели 2150 (далее -термопреобразователи или ТС) предназначены для измерения температуры подшипников и температуры масла на ТЭЦ-5 филиала «Невский» ОАО «ТГК-1».

Описание

Принцип действия термопреобразователей основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительных элементов (ЧЭ) ТС.

Термопреобразователи конструктивно выполнены в виде измерительной вставки с двумя ЧЭ, соединенной с защитной головкой, выполненной из алюминия. Измерительная вставка состоит из двух тонкопленочных платиновых ЧЭ, помещенных в защитный чехол из нержавеющей стали (1.4571). ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009(МЭК 60751).

Схема соединения внутренних проводников термопреобразователей с чувствительными элементами: 3-х проводная.

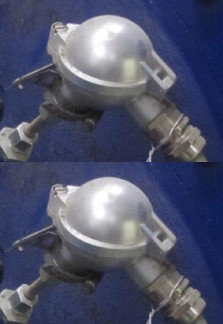

Внешний вид термопреобразователей представлен на рисунке 1.

Технические характеристики

Диапазон измеряемых температур, °С Температурный коэффициент ТС а, °С-1

от 0 до 180 0,00385

Pt100

100

B

±(0,3+0,005|ф Т0,5 < 2 с Т0 9 < 6 с

Условное обозначение номинальной статической характеристики преобразования (НСХ) по МЭК 60751/ГОСТ 6651-2009 Номинальное значение сопротивления термопреобразователя при 0° С (Ro), Ом

Класс допуска ТС по МЭК60751/ГОСТ 6651-2009 Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °C Время термического срабатывания в водной среде (0,4 м/с),с

Электрическое сопротивление изоляции при температуре плюс (25±10) °С и относительной влажности воздуха от 30 до 80%, МОм (при 100 В), не менее Диаметр монтажной части ТС, мм Длина монтажной части ТС, мм Длина присоединительных проводов ТС, мм Рабочие условия эксплуатации:

Т емпература окружающей среды, °С Относительная влажность воздуха, %, не более

1000

5,8

50

1000

от минус 40 до плюс 85 98

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.

Комплектность

Термопреобразователи сопротивления платиновые серии 90 модели 2150 зав. №№ 0920 0001-0920 0010, 1101 0004, 1101 0012, 1101 0025, 1101 0037 1101 0039, 1101 0022, 1109 0014, 1109 0016, 1109 0032, 1109 0049 Паспорт

20 шт. 20 экз.

Поверка

осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи из платины, меди и никеля».

Основные средства поверки:

-    термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;

-    термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004. 0,02) °С;

-    многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10-5R+5 10-4), где R - измеряемое сопротивление, Ом;

-    мегомметр М4100/3, рабочее напряжение до 500В.

Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на термопреобразователи сопротивления платиновые серии 90 модели 2150.

Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления платиновым серии 90 модели 2150

1.    ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;

2.    Техническая документация «JUMO GmbH & Co. KG», Германия;

3.    ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;

4.    ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта ТЭЦ-5 филиала «Невский» ОАО «ТГК-1».
