Генераторы влажного газа TMG предназначены для воспроизведения объёмной доли влаги в азоте.
Г енераторы влажного газа TMG (далее - генераторы) основаны на электролитическом методе воспроизведения влажности. В генераторе установлена электролитическая ячейка, в которой воспроизводимая объёмная доля водяного пара из анализируемого газа разделяется на кислород и водород. Оставшийся водяной пар удаляется из анализируемого газа путём пропускания через осушительную ячейку с сорбентом. Затем осушенный анализируемый газ пропускается через электролитический реактор, в котором происходит рекомбинация кислорода и водорода в водяной пар. Расход анализируемого газа контролируется прецизионным регулятором расхода. Генератор выполнен в прочном алюминиевом корпусе, позволяющем осуществлять его транспортировку на места измерений. На лицевой панели генератора расположены жидкокристаллический дисплей, кнопка включения/выключения питания, на котором отображается воспроизводимое значение объёмной доли влаги, ручка задания влажности, 4-ходовой клапан переключения подачи сухого газа либо газа с воспроизводимой объёмной долей влаги. На задней панели генератора расположены штуцеры входа и выхода анализируемого газа.
.31
| liWUM'ufrtr-nfv | 1 | |
| 1 | |
| в | |
| 1 J | L <N |
| Н ft J | щ |

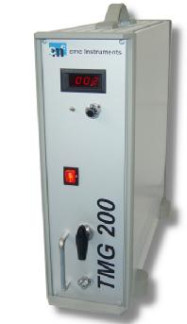

Рисунок 1. Генератор влажного газа ТМG
В генераторах используется встроенное программное обеспечение, предназначенное для управления генератором, сбора и обработки сигналов электролитической ячейки и отображения результатов измерений.
Версия встроенного программного обеспечения указывается на шильде на тыльной стороне корпуса.
Лист № 2 Всего листов 3
Влияние программного обеспечения на метрологические характеристики генераторов влажного газа учтено при нормировании метрологических характеристик. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Таблица 1. Идентификационные данные программного обеспечения генераторов влажного газа
ТМО
| Наименование программного обеспечения | Идентифи кационное наимено вание програм много обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма метрологически значимой части ПО) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| TMG | tmg firmare | 1.0 | C4F5 | CRC-16 |
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон воспроизведения объёмной доли влаги, млн-1 | от 1 до 100 |
| Пределы допускаемой приведённой погрешности (к верхней границе диапазона), % | ± 1 |
| Номинальный расход исследуемого газа, дм3/ч | 20 |
| Номинальное давление анализируемого газа, Па | 2 105 |
| Условия эксплуатации : - диапазон температуры окружающей среды, °С - диапазон относительной влажности при температуре 25 °С, % - диапазон атмосферного давления, кПа | от 15 до 25 от 20 до 80 от 84 до 107 |
| Параметры электрического питания: | (220 +22-33) В, (50±1) Гц |
| Потребляемая мощность, Вт, не более | 8 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 477х517х196 |
| Масса, кг, не более | 14 |
| Срок службы, лет | 8 |
| Среднее время наработки на отказ, ч | 4800 |
Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус генератора в виде надписи на закрепленной на корпусе металлической или пластиковой пластине.
Комплект поставки генераторов влажного газа TMG указан в таблице 3.
Таблица 3
| Наименование | Количество |
| Г енератор влажного газа TMG | 1 шт. |
| Комплект элементов пробоотбора (трубки подключения анализируемого газа , фитинги, клапаны входа и выхода) | 1 комплект (опция) |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП-242-1027-2012 | 1 экз. |
| Свидетельство о первичной поверке | 1 экз. |
осуществляется по документу МП-242-1027-2012 «Генераторы влажного газа TMG. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМ им Д.И. Менделеева" 14 декабря 2012 г.
Основные средства поверки:
- гигрометр Michell Instruments модификации S4000TRS, номер Госреестра 31015-12. Диапазон измерений объёмной доли влаги от 0,014 до 23600 млн-1, диапазон измерений температуры точки росы от минус 100 до 20 °С, пределы допускаемой приведённой погрешности измерений объёмной доли влаги от ±0,1% до ±0,5%, пределы допускаемой абсолютной погрешности по каналу температуры точки росы ±0,2 °С.
Методики измерений приведены в руководствах по эксплуатации генераторов влажного газа ТМG.
Нормативные и технические документы, устанавливающие требования к генераторам влажного газа TMG
1 ГОСТ 8.547-2009 "ГСИ. Государственная поверочная схема для средств измерений влажности газов".
2 Техническая документация изготовителя.
