| Номер в госреестре | 53191-13 |
| Наименование СИ | Системы автоматизированные контроля параметров воздушной среды |
| Обозначение типа СИ | СУБР-АСКПВС |
| Изготовитель | ООО "АК СНАБ", г.Екатеринбург |
| Год регистрации | 2013 |
| Срок свидетельства | 11.04.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Системы автоматизированные контроля параметров воздушной среды СУБР-АСКПВС (далее - системы СУБР-АСКПВС) предназначены для измерения объемной доли диоксида углерода (CO2), объемной доли кислорода (O2), массовой концентрации оксида углерода (CO) в воздухе горных выработок.
Принцип действия системы СУБР-АСКПВС заключается в автоматическом непрерывном измерении первичными измерительными преобразователями - газоанализаторами типа ГСО-2Ш и/или ГСО-1 объемной доли CO2, O2 и массовой концентрации СО в воздухе рабочей зоны с последующим преобразованием и передачей измеренных величин на верхний уровень системы СУБР-АСКПВС. В процессе преобразования аналоговые выходные сигналы газоанализаторов ГСО-2Ш поступают на входы измерителей - регуляторов микропроцессорных типа ТРМ201 и/или ТРМ202 (далее - приборы ТРМ), которые обеспечивают измерение, отображение результатов измерений на встроенном цифровом индикаторе и преобразование электрических сигналов постоянного тока в цифровой код. Цифровые измерительные сигналы с приборов ТРМ и непосредственно с газоанализаторов ГСО-1 передаются на верхний уровень системы, построенный на базе программно-технического комплекса мониторинга и управления объектами СУБР-МОНИТОР (далее - ПТК СУБР-МОНИТОР), который включает в себя:
- сервер системы - персональный или специальный компьютер, оснащенный стандартным и специальным программным обеспечением (ПО);
- рабочие станции - персональные компьютеры автоматизированного рабочего места (АРМ), оснащенные стандартным и специализированным ПО;
- технические средства приема и передачи данных, включая устройства сопряжения с датчиками СУБР-УСД, репитеры-ретрансляторы СУБР- РПТ и другую каналообразующую аппаратуру.
Сервер системы непрерывно, с заданной периодичностью, осуществляет автоматический опрос всех подключенных к системе устройств, осуществляет анализ и обработку данных с привязкой ко времени измерений. Полученные данные отображаются на мониторе сервера, хранятся в базе данных сервера в целях выполнения задач контроля параметров воздушной среды, решение которых основывается на сборе необходимой информации с первичных измерительных преобразователей и устройств, ее систематизации и анализе. По результатам анализа система выводит информацию по локальной сети на мониторы рабочих станций АРМ и включает соответствующую сигнализацию.
Сервер системы обеспечивает ведение календаря, выработку текущего времени, синхронизацию внутренних часов с астрономическим временем с помощью подключения к сети Интернет.
Конструкция средств измерений, оборудования и устройств системы СУБР-АСКПВС обеспечивает ограничение доступа с целью предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Предусмотрена аппаратная защита средств измерений из состава системы СУБР-АСКПВС в виде опломбирования путем нанесения соответствующих пломб и клейм:
- фирменного клейма изготовителя на корпуса газоанализаторов;
- пломб и клейм на винты крепления крышек клеммников средств измерений с цифровым выходом - газоанализаторов ГСО-1 и приборов ТРМ.

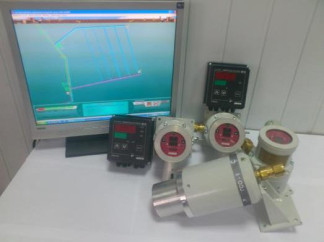

Внешний вид системы СУБР-АСКПВС приведен на рисунке 1.
Программное обеспечение системы СУБР-АСКПВС включает в себя следующее ПО:
1) программное обеспечение серийных средств измерений, включенных в Госреестр средств измерений:
- встроенное ПО газоанализаторов ГСО-1, ГСО-2Ш в соответствии с эксплуатационной документацией (ЭД) на тип средства измерений;
- ПО измерителей - регуляторов ТРМ201, ТРМ 202, включающее встроенную в корпус средства измерений часть ПО, в соответствии с ЭД на тип средства измерений;
2) ПО ПТК СУБР-МОНИТОР, в состав которого входит:
- ПО сервера системы в составе:
- стандартное ПО: Microsoft Windows 95-98, NT40, 2000, NT;
- специальное ПО - программы: «Scaner», «Timer», «Sensors»;
- ПО рабочей станции АРМ в составе:
- стандартное ПО: Microsoft Windows 95-98, NT40, 2000, NT;
- специальное ПО - программа «Sensors».
Программное обеспечение ПТК СУБР-МОНИТОР предназначено для приема, анализа, обработки, передачи, индикации и хранения результатов измерений.
ПО сервера системы СУБР-АСКПВС выполняет следующие функции:
- программа «Scaner» осуществляет опрос каждого датчика, обработку данных, вносит данные и время опроса в таблицы базы данных сервера;
- программа «Timer» проверяет достоверность и систематизацию данных, определяет качество канала связи и вносит результаты в таблицы клиентской части;
- программа «Sensors» отвечает за вывод данных на монитор компьютера, сравнивает их с заданными порогами и уставками. По результатам сравнения осуществляет визуальную (на мониторе) и звуковую сигнализацию.
Программное обеспечение рабочей станции АРМ - программа «Sensors» обеспечивает прием данных от сервера системы, индикацию информации о параметрах воздушной среды, управление визуальной и звуковой сигнализацией.
Идентификационные данные ПО системы СУБР-АСКПВС приведены в таблице 1.
Т а б л и ц а 1
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| 1 | 2 | 3 | 4 | 5 |
| ПО ПТК СУБР-МОНИТОР: 1. ПО сервера: -программа «Scaner» | «scaner. exe» | 3.0.0.0. | 96CA582B7A5A99CA0 028EEC5D3EC62EF | MD5 |
| -программа «Timer» | «timer. exe» | 1.0.0.0. | ECDFFE703F4CDDA6C 2C2FF348434DCF6 | |
| -программа «Sensors» | «sensors. exe» | 1.1.00. | E223ED3B14D04CD5E8 09E22B9D8F8412 | |
| 2. ПО рабочей станции «АРМ»: программа «Sensors» | «sensors. exe» | 1.1.00. | E223ED3B14D04C D5E809E22B9D8F8412 |
Встроенное ПО газоанализаторов ГСО-1, ГСО-2Ш, измерителей- регуляторов ТРМ201, ТРМ202 недоступно для модификаций пользователем, доступ в меню для изменения настроечных параметров ГСО-2Ш и приборов ТРМ производится только при предварительном введении специального кода доступа (пароля).
ПО ПТК СУБР-МОНИТОР - ПО сервера системы и ПО рабочих станций АРМ защищено паролями, не допускает модификаций и не вносит искажений в результаты измерений системы СУБР-АСКПВС.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений по классификации МИ 3286-2010 соответствует:
- уровню «С» для встроенного ПО газоанализаторов в соответствии с ЭД на тип средства измерений;
- уровню «А» для встроенной части ПО приборов ТРМ в соответствии с ЭД на тип средства измерений;
- уровню «С» для ПО ПТК СУБР-МОНИТОР.
Общее количество измерительных каналов (ИК) в составе системы СУБР-АСКПВС - не более 800.
Характеристики ИК системы СУБР-АСКПВС с указанием измеряемой величины, типов, метрологических и технических характеристик средств измерений, входящих в состав ИК, представлен в таблице 2.
Т а б л и ц а 2
| Наименование характеристики | Значение характеристики |
| 1 | 2 |
| Измеряемая величина: объемная доля С02 в воздухе | |
| - тип преобразователя - диапазон измерений, % - ГСО-1- C02 - ГСО-2Ш-ТО2 - вид выходного сигнала преобразователя: - ГСО-1- CO2 и ГСО-2Ш-ТО2 - ГСО-1- CO2 | ГСО-1- CO2, Госреестр № 41316-09; ГСО-2Ш-ТО2, Госреестр № 49969-12 от 0,0 до 5,0 от 0,0 до 2,0 унифицированный сигнал постоянного тока от 4 до 20 мА цифровой |
| 1 | 2 |
| Пределы допускаемой основной абсолютной погрешности газоанализатора ГСО-1- CO2, % | ± (0,02+0,08-Свх*) |
| Пределы допускаемой дополнительной погрешности газоанализатора ГСО-1- CO2 на каждые 10 °С в диапазоне температур от минус 40 до 85 °С в долях от пределов допускаемой основной погрешности | 0,2 |
| Пределы допускаемой вариации выходного сигнала газоанализатора ГСО-1- CO2 в долях от пределов допускаемой основной погрешности | 0,5 |
| Пределы допускаемой основной абсолютной погрешности газоанализатора ГС0-2Ш-C02, % | ± (0,03 + 0,05-Свх) |
| Пределы допускаемой дополнительной погрешности газоанализатора ГС0-2Ш-C02 от влияния изменения температуры окружающей и анализируемой сред в долях от пределов допускаемой основной погрешности на каждые 10 °С в диапазоне температур от минус 10 до 40 °С относительно условий, при которых проводилось определение основной погрешности | 0,5 |
| Пределы допускаемой дополнительной погрешности газоанализатора ГС0-2Ш-C02 от влияния влажности окружающей и анализируемой сред в долях от пределов допускаемой основной погрешности в диапазоне относительной влажности от 20 до 90 % относительно условий, при которых проводилось определение основной погрешности | 0,5 |
| Пределы допускаемой вариации показаний газоанализатора ГС0-2Ш-C02 в долях от пределов допускаемой основной погрешности | 0,5 |
| Измеряемая величина: массовая концентрация С0 в воздухе | |
| - тип преобразователя | ГСО-2Ш-ТО, Госреестр № 49969-12 |
| - диапазон измерений, мг/м3 | от 0,0 до 20,0 |
| - вид выходного сигнала преобразователя | унифицированный сигнал постоянного тока от 4 до 20 мА |
| Пределы допускаемой основной абсолютной погрешности газоанализатора ГСО-2Ш^0, мг/м3 | ± 5 |
| Пределы допускаемой дополнительной погрешности газоанализатора ГСО-2Ш^0 от влияния изменения температуры окружающей и анализируемой сред в долях от пределов допускаемой основной погрешности на каждые 10 °С в диапазоне температур от минус 10 до 40 °С относительно условий, при которых проводилось определение основной погрешности | 0,5 |
| Свх - значение концентрации определяемого компонента на входе газоанализатора, объемная доля,%. | |
| 1 | 2 |
| Пределы допускаемой дополнительной погрешности газоанализатора ГСО^Ш-CO от влияния влажности окружающей и анализируемой сред в долях от пределов допускаемой основной погрешности в диапазоне относительной влажности от 20 до 90 % относительно условий, при которых проводилось определение основной погрешности | 0,5 |
| Пределы допускаемой вариации показаний газоанализатора ГСО^Ш-CO в долях от пределов допускаемой основной погрешности | 0,5 |
| Измеряемая величина: объемная доля O2 в воздухе | |
| - тип преобразователя | ГСО-2ШЮ2, Госреестр № 49969-12 |
| - диапазон измерений, % | от 0,0 до 30,0 |
| - вид выходного сигнала преобразователя | унифицированный сигнал постоянного тока от 4 до 20 мА |
| Пределы допускаемой основной абсолютной погрешности газоанализатора ГСО-2ШЮ2, % | ± (0,2 + 0,04-Свх) |
| Пределы допускаемой дополнительной погрешности газоанализатора ГСО-2ШЮ2 от влияния изменения температуры окружающей и анализируемой сред в долях от пределов допускаемой основной погрешности на каждые 10 °С в диапазоне температур от минус 10 до 40 °С относительно условий, при которых проводилось определение основной погрешности | 0,5 |
| Пределы допускаемой дополнительной погрешности газоанализатора ГСО-2ШЮ2 от влияния влажности окружающей и анализируемой сред в долях от пределов допускаемой основной погрешности в диапазоне относительной влажности от 20 до 90 % относительно условий, при которых проводилось определение основной погрешности | 0,5 |
| Пределы допускаемой вариации показаний газоанализатора ГСО-2ШЮ2 в долях от пределов допускаемой основной погрешности | 0,5 |
| Измеряемая величина: сила постоянного тока | |
| - тип преобразователя | ТРМ201, ТРМ202, Госреестр № 32478-11 |
| Количество измерительных входов: - ТРМ201 - ТРМ202 | 1 2 |
| Количество выходных устройств: - ТРМ201 - ТРМ202 | 1 2 |
| 1 | 2 |
| - диапазон измерений, мА | от 4 до 20 |
| - вид выходного сигнала измерителя-регулятора | цифровой |
| Пределы допускаемой основной приведенной погрешности измерителя-регулятора типа ТРМ201, ТРМ202, % | ± 0,5 |
| Пределы допускаемой дополнительной приведенной погрешности измерения входных параметров приборов, вызванных изменением температуры от (20±5 ) °С до плюс 1 °С (по специальному заказу до минус 40 °С) или до плюс 50 °С на каждые 10 °С изменения температуры в долях от пределов допускаемой основной погрешности | 0,2 |
| Пределы допускаемой приведенной погрешности* передачи и обработки данных, % | ± 1 |
| Пределы допускаемой абсолютной погрешности отсчета текущего времени, с | ± 5 |
| Доверительные границы** абсолютной погрешности ИК системы СУБР-АСКПВС при доверительной вероятности 0,95 при измерении концентрации определяемого компонента: | |
| - для ИК, включающих ГСО-1 - объемной доли С02 в воздухе, % - для ИК, включающих ГСО-2Ш - объемной доли С02 в воздухе, % - массовой концентрации С0 в воздухе, мг/м3 - объемной доли 02 в воздухе, % | ±0,6; ±0,2; ±7; ±2. |
| Период опроса каждого преобразователя не более, с | 10 |
| Объем памяти сервера для хранения данных не менее, Гбайт | 4 |
| Нормирующее значение при определении погрешности передачи и обработки данных равно верхнему пределу измерений концентрации определяемого компонента Представленные значения получены расчетным путем на основании значений составляющих погрешности ИК в предположении, что условия эксплуатации измерительных компонентов и системы соответствуют нормальным условиям, которые указаны в ЭД на средства измерений, измеряемая величина на входе газоанализатора равна верхнему пределу измерений концентрации определяемого компонента. В случае отклонения условий измерений от указанных, доверительные границы абсолютной погрешности измерения для каждого ИК могут быть рассчитаны согласно соотношениям, приведенным в методике поверки МП 66-263-2012 | |
- газоанализаторов в соответствии с эксплуатационной документацией (ЭД) на эти средства:
- ГСО-1: температура окружающей среды от минус 40 до плюс 85 °С, относительная влажность до 95 % при температуре 35 °С, атмосферное давление от 84 до 106, 7 кПа;
- ГСО-2Ш: температура окружающей среды от минус 10 до плюс 40 °С, относительная влажность от 20 до 90 % без конденсации влаги, атмосферное давление от 80 до 120 кПа;
- измерителей- регуляторов ТРМ201, ТРМ202:
- закрытые взрывобезопасные помещения без агрессивных паров и газов в соответствии с ЭД на эти средства;
- температура окружающего воздуха в рабочих условиях эксплуатации от плюс 1 °С (по специальному заказу до минус 40 °С) до плюс 50 °С;
- верхний предел относительной влажности воздуха не более 95 % при плюс 35 °С и более низких температурах без конденсации влаги;
- атмосферное давление от 84,0 до 106,7 кПа;
- оборудования и устройств программно-технического комплекса мониторинга и управления объектами СУБР-МОНИТОР (далее - ПТК СУБР-МОНИТОР) согласно ЭД.
Напряжение электропитания и потребляемая мощность газоанализаторов и приборов ТРМ в соответствии с ЭД на средства измерений.
Напряжение электропитания оборудования ПТК СУБР-МОНИТОР - напряжение питания постоянного тока от 9 до 24 В, напряжение питания переменного тока от 94 до 220 В, частота 50 Гц в соответствии с ЭД на каналообразующую аппаратуру, сервер и компьютеры АРМ. Степень защиты от внешних воздействий:
- газоанализатора ГСО-1 IP66;
- газоанализатора ГСО-2Ш IP54;
- измерителей-регуляторов ТРМ201, ТРМ202 в зависимости
от вида крепления корпуса СИ IP 20, IP44, IP54.
Вид взрывозащиты газоанализаторов:
- ГСО-1 - «взрывозащищенная оболочка» по ГОСТ Р 51330.1-99 с маркировкой 1ExdIICT4X по ГОСТ Р 51330.0-99;
- ГСО-2Ш - «взрывонепроницаемые оболочки «d» по ГОСТ Р 52350.1-2005 и «искробезопасная электрическая цепь «i» по ГОСТ Р 52350.11-2005 с маркировкой взрывозащиты РВ EхdibI/ExdibIICT4 Х по ГОСТ Р 52350.0.
Класс оборудования II по способу защиты от поражения электрическим током измерителей -регуляторов микропроцессорных типа ТРМ201, ТРМ202 по ГОСТ 12.2.007.0-75.
Средняя наработка на отказ, ч, не менее:
- газоанализаторов ГСО-1 35000;
- газоанализаторов ГСО-2Ш 30000;
- измерителей-регуляторов ТРМ201, ТРМ202 50000. Средний срок службы, лет, не менее:
- газоанализаторов ГСО-1, ГСО-2Ш 10;
- измерителей-регуляторов ТРМ201, ТРМ202 10;
- ПТК СУБР-МОНИТОР 5.
наносится типографским способом на титульный лист Руководства по эксплуатации ПРС.11.00.00.000 РЭ системы СУБР-АСКПВС.
Т а б л и ц а 3
| Наименование | Обозначение | Кол-во |
| Газоанализаторы типа: - газоанализатор стационарный оптический ГСО-1-CO2* - газоанализаторы стационарные шахтные ГСО-2Ш-CO2, ГСО-2Ш-ТО, ГСО-2Ш-02* | МАДР.413311.018 ТУ. КБРЕ.413311.021 ТУ | до 200 до 600 |
| Измерители - регуляторы микропроцессорные типа ТРМ201, ТРМ202 | ТУ 4217-026-465265362011 | до 400 |
| ПТК СУБР-МОНИТОР в составе: - сервер ** - рабочие станции АРМ** - устройства сопряжения с датчиками СУБР-УСД -репитеры-ретрансляторы СУБР- РПТ - каналообразующая аппаратура в соответствии с ЭД на систему | ТУ 4252-000-476811312011 СУБР-УСД СУБР-РПТ | 1 до 10 до 400 до 200 |
| Специальное ПО ПТК СУБР МОНИТОР на CD-диске: - сервера - рабочей станции АРМ | «Scaner», «Timer», «Sensors» «Sensors» | 1 1 |
| Эксплуатационная документация: | ||
| Системы управления безопасностью работ СУБР. Системы автоматизированные контроля параметров воздушной среды СУБР-АСКПВС. Руководство по эксплуатации | ПРС.11.00.00.000 РЭ | 1 |
| Системы управления безопасностью работ СУБР. Автоматизированная система контроля параметров воздушной среды СУБР-АСКПВС. Руководство пользователя | - | 1 |
| Системы управления безопасностью работ СУБР. Программно-технический комплекс мониторинга и управления объектами СУБР-Монитор. Ретранслятор СУБР-РПТ. Руководство по эксплуатации | ПРС.11.12.00.000 РЭ | 1 |
| Системы управления безопасностью работ СУБР. Программно-технический комплекс мониторинга и управления объектами СУБР-Монитор. Устройство сопряжения датчиков СУБР-УСД. Руководство по эксплуатации | ПРС12.01.00.000 РЭ | 1 |
| Методика поверки системы СУБР-АСКПВС | МП 66-263-2012 | 1 |
| Состав документации в соответствии с паспортом на тип средства измерений. Поставляется по отдельному заказу | ||
осуществляется по документу МП 66-263-2012 «ГСИ. Системы автоматизированные контроля параметров воздушной среды СУБР-АСКПВС. Методика поверки», утвержденному ФГУП «УНИИМ» в 2012 г.
Эталоны, используемые при поверке:
- газоанализаторов ГСО-2Ш в соответствии с документом МП-242-1303-2012 «Газоанализаторы стационарные шахтные ГСО-2Ш. Методика поверки»;
- газоанализаторов ГСО-1 в соответствии с документом МП-242-0860-2009 «Газоанализаторы стационарные оптические ГСО-1. Методика поверки»;
- измерителей-регуляторов ТРМ201, ТРМ202 в соответствии с документом МИ 3067-2007 «Рекомендация ГСИ. Измерители-регуляторы и устройства для измерения и контроля температуры производства ООО «ОВЕН». Методика поверки»;
- калибратор портативный Метран 510-ПКМ, постоянный ток от 0,0001 до 20 мА, класс точности 0,015/0,005;
- навигационный приемник МНП-М3 для приема и обработки сигналов спутниковых навигационных систем ГЛОНАСС и GPS; пределы допускаемой инструментальной погрешности (при доверительной вероятности 0,95) формирования метки времени, выдаваемой потребителям, по отношению к шкале времени UTC(SU) ± 100 нс;
- секундомер СОСпр, диапазоны (0-60) с, (0-60) мин, класс точности 2,
ТУ 25-1894.003-90.
Методика измерений входит в состав документа ПРС.11.00.00.000 РЭ «Системы управления безопасностью работ СУБР. Системы автоматизированные контроля параметров воздушной среды СУБР-АСКПВС. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к системе
1. ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
2. ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
3. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
4. ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
5. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
6. ТУ 4252-000-47681131-2007 Системы управления безопасностью работ СУБР. Программно-технический комплекс мониторинга и управления объектами СУБР-МОНИТОР. Технические условия.
7. ПРС.11.00.00.000 РЭ Системы управления безопасностью работ СУБР. Системы автоматизированные контроля параметров воздушной среды СУБР-АСКПВС. Руководство по эксплуатации.
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
