| Номер в госреестре | 53103-13 |
| Наименование СИ | Преобразователи силы тока измерительные аналого-цифровые и цифро-аналоговые модульные |
| Обозначение типа СИ | NI PXI-6238, NI PXI-6239 |
| Изготовитель | Компания "National Instruments Corporation", Венгрия |
| Год регистрации | 2013 |
| Срок свидетельства | 01.02.2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Преобразователи силы тока измерительные аналого-цифровые и цифро-аналоговые модульные NI PXI-6238, NI PXI-6239 предназначены для измерения и воспроизведения силы тока в электрических цепях, в том числе для измерения силы тока с выхода первичных измерительных преобразователей различных величин.
В режиме измерения силы тока падение напряжения на прецизионном резисторе во входной цепи преобразуется в цифровой код. Преобразованный в цифровой код сигнал отображается в окне программы в различных формах с отсчетом значений измеряемой силы тока. В режиме воспроизведения силы тока заданное в цифровом коде значение силы тока преобразуется в аналоговый сигнал на выходе с использованием схемы масштабирования и прецизионного резистора.
Преобразователи силы тока измерительные аналого-цифровые и цифро-аналоговые модульные NI PXI-6238, NI PXI-6239 выполнены в виде модуля с лицевой панелью, имеющей сигнальный разъем, и соединителем для установки в шасси National Instruments с шиной PXI. Внешний вид показан на фотографии ниже.

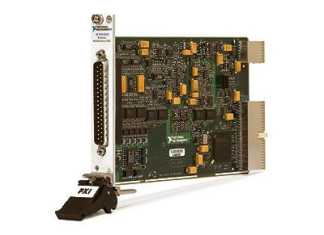

фотография - общий вид NI PXI-6238, NI PXI-6239
По условиям эксплуатации преобразователи силы тока измерительные аналого-цифровые и цифро-аналоговые модульные NI PXI-6238, NI PXI-6239 соответствуют группе 3 ГОСТ 22261-94.
Программное обеспечение выполняет функции управления режимами работы, математические функции обработки, представления, записи и хранения измерительной информации.
Общие сведения о программном обеспечении приведены в таблице ниже.
| класс риска | А по WELMEC 7.2 для категории U |
| идентификационное наименование | NI-DAQmx |
| идентификационный номер версии | 9.2.0 и выше |
| ИЗМЕРЕНИЕ СИЛЫ ТОКА | |
| количество каналов измерения | 8 |
| количество разрядов АЦП | 16 бит |
| диапазон силы тока | ± 20 мА |
| входной импеданс | 92 Ом / 100 пФ |
| скорость выборки | 2,5105 /с |
| пределы допускаемой основной погрешности измерения силы тока I при температуре 23 ± 5 оС | ± (6,8 10-4 • I + 5,3 мкА) |
| пределы дополнительной погрешности измерения силы тока в рабочем диапазоне температур, типовое значение | ± (3,5 10-5 • I + 1,6 мкА) / оС |
| ВОСПРОИЗВЕДЕНИЕ СИЛЫ ТОКА | |
| количество каналов воспроизведения | 2 |
| количество разрядов ЦАП | 16 бит |
| диапазон силы тока | от 0 до 20 мА |
| скорость выборки | 5105 /с |
| параметры внешнего источника питания | |
| напряжение | от 10 до 30 В |
| максимальная сила тока | 50 мА |
| падение напряжения на внутреннем сопротивлении источника | не более 3 В |
| максимальное сопротивление нагрузки (при питании от 24 В) | 1 кОм |
| пределы допускаемой основной погрешности воспроизведения силы тока I при температуре 23 ± 5 оС | ± (1,65 10-3 • I + 13,5 мкА) |
| пределы дополнительной погрешности воспроизведения силы тока в рабочем диапазоне температур, типовое значение | ± (2 10-5 • I + 0,16 мкА) / оС |
| ЦИФРОВЫЕ ВХОДЫ И ВЫХОД | Ы |
| логический уровень «0» | от 0 до 4 В |
| логический уровень «1» | от 10 до 30 В |
| количество каналов цифровых входов | 6 |
| количество каналов цифровых выходов | 4 |
| тип цифровых выходов | |
| \l P\l-f03S | “source” |
| NI PXI-6239 | “sink” |
| СЧЕТЧИК И ГЕНЕРАТОР ЦИФРОВЫХ ИМ | [ПУЛЬСОВ |
| количество каналов счетчика импульсов | 2 |
| разрешение счетчика | 32 бит |
| количество каналов генератора импульсов | 1 |
| частота внутреннего синхрогенератора | |
| счетчик | 0,1; 20; 80 МГц |
| генератор импульсов | 0,1; 10 МГц |
| пределы допускаемой погрешности частоты синхрогенератора | 5 10-5 |
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |
| тип шасси для установки | National Instruments, PXI |
| тип разъема для подсоединения | 37-pin D-SUB |
| габаритные размеры (высота х глубина х толщина), мм | 160х100х20 |
| масса, не более | 144 г |
| потребляемая мощность от шасси, не более | 5 Вт |
| условия эксплуатации | группа 3 ГОСТ 22261-94 |
| температура окружающей среды рабочие условия применения условия транспортирования и хранения | от 0 до + 55 °С от - 20 до + 60 °С |
| относительная влажность воздуха | от 10 до 90 % |
| предельная высота над уровнем моря | 2000 м |
| электромагнитная совместимость | по ГОСТ Р 51522-99 |
| безопасность | по ГОСТ Р 52319-2005 |
Знак утверждения типа наносится на лицевую панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
| наименование и обозначение | кол-во |
| преобразователь силы тока измерительный аналого-цифровой и цифроаналоговый модульный NI PXI-6238 / NI PXI-6239 | 1 шт. по заказу |
| компакт-диск CD драйвером NI-DAQmx с документацией | 1 шт. |
| преобразователи измерительные аналого-цифровые и цифро-аналоговые модульные (DAQ-устройства серий M и X). Руководство пользователя. | 1 шт. |
| методика поверки МП 002/447-2013 | 1 шт. |
осуществляется по документу «МП 002/447-2013. Преобразователи силы тока измерительные аналого-цифровые и цифро-аналоговые модульные NI PXI-6238, NI PXI-6239», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 28.02.2013 г.
Средства поверки
| средство поверки и требования к его метрологическим характеристикам | рекомендуемое средство поверки и его метрологические характеристики |
| калибратор силы постоянного тока относительная погрешность установки силы постоянного тока 20 мА не более ± 0.02 % | калибратор универсальный Fluke 9100 с относительная погрешность установки силы постоянного тока 20 мА не более ± 0.0185 % |
| миллиамперметр относительная погрешность измерения силы постоянного тока 20 мА не более ± 0.04 % | мультиметр цифровой NI 4071 относительная погрешность измерения силы постоянного тока 20 mA не более ± 0.0265 % |
| частотомер относительная погрешность измерения частоты 10 kHz не более ± 110-5 | частотомер универсальный Tektronix FCA3000 относительная погрешность измерения частоты 10 kHz не более ± 710-6 |
Методы измерений изложены в разделах руководства пользователя.
Нормативные документы, устанавливающие требования к преобразователям силы тока измерительным аналого-цифровым и цифро-аналоговым модульным NI PXI-6238, NI PXI-6239
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 43 |
| Поверителей | 4 |
