| Номер в госреестре | 53097-13 |
| Наименование СИ | Измерители напряжения и сопротивления |
| Обозначение типа СИ | ИНС-10.1 |
| Изготовитель | ООО "Компьютерные информационные технологии" (КИТ), г.С.-Петербург |
| Год регистрации | 2013 |
| Срок свидетельства | 02.04.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Измерители напряжения и сопротивления ИНС-10.1 предназначены для измерения напряжения переменного тока станционных рельсовых цепей частотой 75 Гц, 50 Гц, 25 Гц, напряжения постоянного тока, сопротивления изоляции между токоведущими линиями и землёй, а также сдвигов фаз напряжений в каналах относительно фазы напряжения, поданного на одиннадцатый (опорный) канал и использования в автоматизированных системах диспетчерского контроля на железнодорожном транспорте.
Принцип работы измерителей напряжения и сопротивления ИНС-10.1 (далее -ИНС-10.1) заключается в преобразовании входного аналогового сигнала с помощью АЦП, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и передачи его на персональный компьютер по интерфейсу RS-485.
ИНС-10.1 изготовлены в металлическом корпусе. На основании корпуса размещены два блочных разъёма ХР1 и ХР2 типа РП14/30 (штыри) с направляющими. Разъёмы предназначены для подключения к контролируемым цепям, интерфейсным линиям и внешнему источнику питания. ИНС имеет 11 измерительных каналов.
ИНС-10.1 крепится при помощи установочной панели с розетками РП14/30 (гнезда) на свободных местах релейного статива.
Подключение измерительных входов ИНС-10.1 к контролируемым цепям осуществляется через защитные резисторы с суммарным номинальным сопротивлением в каждом канале 102,2 кОм ± 1 % и рассеиваемой мощностью 2 Вт.
Конструкция ИНС-10.1 выполнена таким образом, что доступ к внутренним частям возможен только при нарушении этикеток, наклеенных на боковые и лицевую поверхности корпуса прибора.

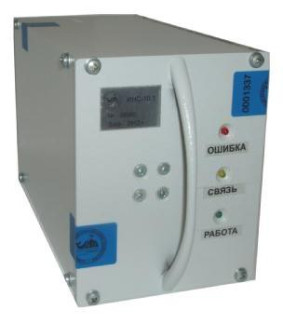

Общий вид ИНС-10.1 показан на рисунке 1.
Программное обеспечение (ПО) приборов встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированной настройки и вмешательства, приводящим к искажению результатов измерений. Метрологические характеристики приборов с учетом погрешности, вносимой ПО, представлены в таблице 2. Суммарная погрешность приборов с учетом погрешности, вносимой ПО, не превышает пределов допускаемой погрешности. Идентификационные данные программного обеспечения измерителей напряжения и сопротивления ИНС-10.1 представлены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО приборов.
| Модификация прибора | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| ИНС-10.1 | RW_Measure_PIC32 | V1.02 | F8CFC5AB | CRC32 |
Уровень защиты программного обеспечения СИ от непреднамеренных и преднамеренных изменений «А» по МИ 3286-2010.
Таблица 2 - Метрологические характеристики измерителей напряжения и сопротивления ИНС-10.1
| Измеряемая величина | Диапазон (предел) измерения | Пределы допускаемой основной относительной (абсолютной) погрешности измерения |
| Напряжение переменного тока | от 1,5 В до 70 В | ± 2 % |
| Напряжение постоянного тока | от 1,5 В до 70 В | ± 2 % |
| Угол фазового сдвига | от 0° до 360° | ± 1,0° |
| Сопротивление изоляции | от 0,05 до 0,3 МОм | ± 15,0 % |
| от 0,3 до 150 МОм | ± 5,0 % | |
| от 150 до 500 МОм | ± 10,0 % | |
| Примечания: 1. Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха относительно нормальных условий применения составляют величину ± 0,2 основной погрешности на каждые 10 °С; 2. Диапазон частот измерения напряжения переменного тока от 10 Гц до 100 Гц. | ||
Лист № 3 Всего листов 5
Таблица 3 - Технические характеристики измерителей напряжения и сопротивления ИНС-10.1
| Параметр | Значение |
| Напряжение питания переменного тока частотой 50 Гц | 220 В ± 10 % |
| Потребляемая мощность, Вт, не более | 3,5 |
| Масса, кг, не более | 1,5 |
| Г абаритные размеры, мм, не более | 230 x 110 x 86 |
| Количество измерительных каналов | 10 |
| Входное сопротивление измерительных каналов кОм, не менее | 600 |
| Нормальные условия применения: Температура окружающего воздуха, °C Относительная влажность воздуха, % Атмосферное давление, кПа | 20 ± 5; от 30 до 80; от 84,0 до 106 |
| Рабочие условия применения: Температура окружающего воздуха, °C Относительная влажность воздуха при 20 °С, % Атмосферное давление, кПа | от 0 до 50 от 30 до 80; от 70,0 до 106,7 |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ4 |
| Средняя наработка на отказ, ч | 40000 |
| Средний срок службы, лет | 15 |
Знак утверждения типа наносится на шильду, находящуюся на лицевой панели измерителей напряжения и сопротивления ИНС-10.1 и на эксплуатационную документацию типографским способом.
Комплект поставки измерителей напряжения и сопротивления ИНС-10.1 указан в таблице 4
Таблица 4
| Наименование | Обозначение | Количество |
| Измерители напряжений и сопротивления ИНС-10.1. | АФЦТ. 467444.003 | 1 шт. |
| Установочная панель с розетками РП14/30 | - | 1 шт. |
| Защитные резисторы | С2-29В 2Вт 51,1 кОм ±1% 1,0 А | 20 шт. |
| Руководство по эксплуатации | АФЦТ. 467444.003РЭ | * экз. |
| Методика поверки | МП 365/447-2012 | * экз. |
| Паспорт | АФЦТ. 467444.003ПС | 1 шт. |
| Внутренняя (индивидуальная) упаковка. | - | 1 шт. |
| Примечание * - Количество экземпляров на партию ИНС-10.1 устанавливается по соглашению с заказчиком, но не более одного на партию в количестве менее или равном 10 шт. | ||
осуществляется по документу «ГСИ. Измерители напряжения и сопротивления ИНС-10.1. Методика поверки. МП 365/447-2012», утвержденному ФБУ «Ростест-Москва» в октябре 2012 г. Перечень основных средств, применяемых при поверке, указан в таблице 5.
Таблица 8 - Основные средства, применяемые при поверке
| Тип прибора | Наименование величины | Предел (диапазон) воспроизведения | Пределы допускаемой абсолютной погрешности (класс точности) | |
| Калибратор универсальный Н4-11 | Напряжение постоянного тока | 200 В | ± (0,110-2U + 0,0110-2ип) | |
| Напряжение переменного тока | 150 В | 10 Гц - 20 Гц 20 Гц - 40 Гц 40 Гц - 1,2 кГц | ± (0,310-2U + 0,0210-2ип) ± (0,2-10-2U + 0,0210-2ип) ± (0,1-10-2U + 0,0210-2ип) | |
| Калибратор переменного тока Ресурс-К2 | Угл фазового сдвига | минус 180 до 180 ° | ± 0,03 ° | |
| Магазин сопротивления Р40108 | Электрическое сопротивление | от 105 Ом до 109 Ом | КТ 0,02 | |
| Магазин сопротивления Р40102 | Электрическое сопротивление | от 101 Ом до 107 Ом | КТ 0,02 | |
| Примечания: 1. U - значение воспроизводимого напряжения. 2. ип - предельное значение воспроизводимого напряжения. | ||||
Методы измерений с помощью измерителей напряжения и сопротивления ИНС-10.1 указаны в документе: АФЦТ. 467444.003РЭ «Измерители напряжения и сопротивления ИНС-10.1. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям напряжения и сопротивления ИНС-10.1
Лист № 5 Всего листов 5
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
