Измерители яркости и цвета источников света ФОТОН-ЯЦ2, 52970-13

Документы

Карточка СИ

Номер в госреестре	52970-13
Наименование СИ	Измерители яркости и цвета источников света
Обозначение типа СИ	ФОТОН-ЯЦ2
Изготовитель	ООО "АвиаОк Интернейшенел", г.Таганрог
Год регистрации	2013
МПИ (интервал между поверками)	1 год
Описание типа	скачать

Назначение

Датчики частоты вращения магнитные JAQUET DSE 1810.13 AHZ предназначены для измерений частоты вращения роторов дизель-генераторов.

Описание

Датчики частоты вращения магнитные JAQUET DSE 1810.13 AHZ (далее датчики) преобразуют частоту вращения зубчатого ферромагнитного колеса, закрепленного на валу агрегата, в напряжение переменного тока.

Принцип действия преобразователя основан на том, что при вращении зубчатого колеса происходит перераспределение магнитного потока постоянного магнита: увеличивается поток через полюс магнитопровода, под которым проходит зубец колеса, и уменьшается поток через полюс, под которым проходит паз зубчатого колеса. За счет этого при вращении зубчатого колеса появляется переменная составляющая магнитного потока, и в катушке наводится ЭДС, частота которой определяется частотой вращения зубчатого колеса и числом n зубьев. Частота импульсов равна частоте следования профилей зубьев, а их амплитуда постоянна во всем рабочем диапазоне частот.

Конструктивно датчик выполнен в виде неразборного цилиндрического корпуса с внешней дюймовой резьбой для проходного монтажа. Один из торцов корпуса является чувствительным элементом. Внутри корпуса, изготовленного из нержавеющей и немагнитной стали, установлена катушка с постоянным магнитом.

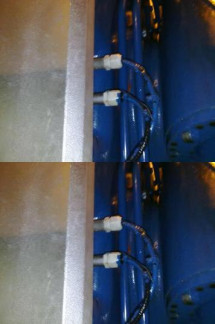

Датчик крепится в корпусе дизель-генератора вблизи вращающейся детали агрегата. Расстояние от торца датчика до детали не более 4 мм.

Таблица 1

Технические характеристики

Название характеристики	Значение
Измеряемая частота вращения, об/мин	750
Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин	±4
Длина, мм	80
Ширина, мм	20
Высота, мм	20
Масса, кг, не более	0,05
Срок службы, лет	10
Средняя наработка на отказ, ч	26000
Рабочие условия эксплуатации
Температура, °С	+40±5
Относительная влажность воздуха, %	65±15
Атмосферное давление, кПа	101±10

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплектность

Наименование	Кол-во	Примечание
Датчик частоты вращения магнитные JAQUET DSE 1810.13 AHZ	1 шт.
Паспорт	1 экз
Методика поверки МП 253-107-2012	1 экз	Не менее 1 экз. на партию (8 шт.)

Поверка

осуществляется в соответствии с методикой поверки МП 253-107-2012 «Датчики частоты вращения магнитные JAQUET DSE 1810.13 AHZ. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 04.08.2012 г.

Основные средства поверки:

■ Тахометр универсальный цифровой TESTO 470, диапазон измерения частоты вращения от 1 до 99999 об/мин, пределы допускаемой относительной погрешности ±0,02 %.

■ Частотомер электронно-счетный 53131 А, диапазон измерения частоты - 0-225 МГц, относительная погрешность измерения частоты 5*10-6.

Сведения о методах измерений

Методика измерений содержится в документе «Датчики частоты вращения магнитные JAQUET DSE 1810.13 AHZ. Паспорт».

Нормативные и технические документы, устанавливающие требования к датчикам частоты вращения магнитным JAQUET DSE 1810.13 AHZ

1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

2. Техническая документация фирмы «JAQUET TECHNOLOGY GROUP», Швейцария.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации промышленной безопасности к эксплуатации опасного производственного объекта (на объектах БРП ВНОТ и БРП «Варандей» ОАО «Варандеевский терминал»).
