| Номер в госреестре | 52947-13 |
| Наименование СИ | Меры для поверки систем измерительных оптических |
| Обозначение типа СИ | Master-Tube (меры) AICON TubeInspect (система) |
| Изготовитель | "AICON 3D Systems GmbH", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 12.03.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Меры Master -Tube для поверки систем измерительных оптических AICON Tubelnspect (далее - мастер-труба) предназначены для передачи единицы длины в области измерений координат пересечения осей цилиндров, образующих изогнутые трубы тормозных и топливных магистралей в автомобилестроительной и самолетостроительной промышленности и деталей, несущих гидравлические и охлаждающие жидкости в машиностроении и при технологической подготовке производства.

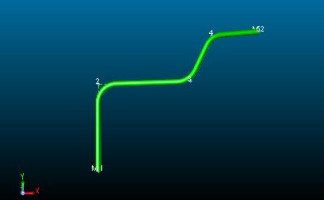

Меры Master -Tube для поверки систем измерительных оптических AICON Tubelnspect представляют собой трубу сложного изогнутого профиля, общий вид которой и схема расположения точек гиба изображена на рисунке 1.
Принцип действия мер основан на измерении мастер - трубы как трехмерной ломаной линии, где теоретические точки изгиба, определяемые пересечением двух смежных прямых линий, образуют ломаную линию между начальными и конечными точками трубы. Система AICON TubeInspect строит 3D модель трубы, состоящую из цилиндрических сегментов. После чего, определяется центр окружности в каждом из сегментов, через которые проводится средняя линия, относительно которой производятся измерения.
| Номинальный диаметр мастер-трубы, мм | 16 |
| Допускаемое отклонение диаметра от номинального, мм | ±0,5 |
| Число гибов мастер-трубы (включая начало и конец трубы) | 5 |
| Диапазон радиусов в точках гиба, мм | от 45 до 65 |
| Допускаемое отклонение координат точек гиба, мм | ±3 |
| Материал мастер-трубы | нержавеющая сталь |
| Масса, кг, не более | 1 |
Знак утверждения типа наносится типографским способом на титульный лист Паспорта.
| Наименование изделия | Количество |
| Мера Master -Tube для поверки систем измерительных оптических AICON TubeInspect | 1 шт. |
| Паспорт | 1 экз. |
| Методика поверки | 1 экз. |
| Металлический контейнер для хранения и перемещения | 1 шт. |
осуществляется в соответствии с документом МП 52947-13 «Меры Master -Tube для поверки систем измерительных оптических AICON Tubelnspect. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в январе 2013 года.
Основное поверочное оборудование: координатно-измерительная машина (КИМ) с пределом допускаемой абсолютной погрешности 1,2+L/400 мкм, где L - измеряемая длина в мм.
Метод измерений изложен в документе «Меры Master -Tube для поверки систем измерительных оптических AICON Tubelnspect. Паспорт».
Нормативные и технические документы, устанавливающие требования к мерам Master -Tube для поверки систем измерительных оптических AICON Tubelnspect
ГОСТ Р 8.763-2011 Рекомендация «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-9 .. .50 м и длин волн в диапазоне 0,2.. .50 мкм». Техническая документация фирмы «AICON 3D Systems GmbH», Германия
Выполнение работ и (или) оказание услуг по обеспечению единства измерений
| Зарегистрировано поверок | 11 |
| Поверителей | 2 |
| Актуальность данных | 28.07.2025 |
