| Номер в госреестре | 52938-13 |
| Наименование СИ | Мера толщины |
| Обозначение типа СИ | МТ-01 |
| Изготовитель | ФГУП "НИИ мостов и дефектоскопии ФАЖТ", г.С.-Петербург |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Номер в госреестре | 52938-13 |
| Наименование СИ | Мера толщины |
| Обозначение типа СИ | МТ-01 |
| Изготовитель | ФГУП "НИИ мостов и дефектоскопии ФАЖТ", г.С.-Петербург |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Мера толщины МТ-01, предназначенная для хранения и воспроизведения толщины и скорости распространения ортогонально поляризованных поперечных волн (далее по тексту -мера) предназначена для поверки прибора ультразвукового контроля распределения остаточных механических напряжений UER-T II.
Принцип действия основан на воспроизведении толщины и скорости распространения ортогонально поляризованных поперечных волн.
Мера представляет собой стальную пластину.

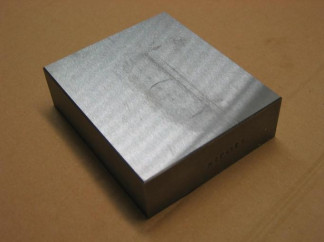

Мера изготовлена из стали типа S355J2N по EN 10025-2:2004. Общий вид меры представлен на рисунке 1.
Таблица 1
| Наименование измеряемого параметра | Значение параметра |
| Толщина меры, мм | 30,1 |
| Пределы допускаемого значения отклонения толщины меры от номинального значения, мм | ±0,5 |
| Пределы доверительной границы погрешности измерения толщины меры при Р = 0,95; мм | ±0,1 |
| Номинальное значение скорости поперечной волны, поляризованной вдоль меры при температуре 20 ± 2 °С, м/c | 3275,5 |
| Пределы допускаемого значения отклонения скорости поперечной волны, поляризованной вдоль меры, м/c | ±50 |
| Пределы доверительной границы погрешности измерения скорости поперечной волны, поляризованной вдоль меры, м/c при Р = 0,95; мм | ±0,8 |
| Номинальное значение скорости поперечной волны, поляризованной поперек меры при температуре 20 ± 2 0С, м/c | 3240,0 |
| Пределы допускаемого значения отклонения скорости поперечной волны, поляризованной поперек меры, м/c | ±50 |
| Пределы доверительной границы погрешности измерения скорости поперечной волны, поляризованной поперек меры, м/c при Р = 0,95; мм | ±0,8 |
| Габаритные размеры меры, мм, не более | 100 х 85 х 31 |
| Масса меры, кг, не более | 2,0 |
Условия эксплуатации меры: температура окружающего воздуха, °С относительная влажность воздуха, % ..
20 ± 5 от 45 до 80 от 84 до 101,7
атмосферное давление, кПа...............
Полный срок службы - не менее 10 лет
наносится на титульный лист Паспорта ПС 07.771 типографским способом.
Комплект поставки приведен в таблице 2. Таблица 2.
| Наименование | Количество |
| Мера | 1 шт. |
| Документация | |
| Паспорт. Мера толщины МТ-01 | 1 экз. |
| Методика поверки. Мера толщины МТ-01 | 1 экз. |
производится в соответствии с документом «Мера толщины МТ-01. Методика поверки» МП 113.Д4-12, утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в декабре 2012 г.
Основные средства поверки:
1. микроскоп инструментальный ИМЦЛ 150х75 (диапазон измерений от 0 до 150 мм, цена деления 0,01 мм);
2. осциллограф цифровой Tektronix TDS 2022B (полоса пропускания до 200 МГц, диапазон коэффициента развертки от 5 нс/дел до 50 с/дел; пределы допускаемой абсолютной погрешности измерения временных интервалов ±(Кр/250 + 50-10-6 • Тизм + 0,6 нс)).
Сведения о методах измерений приведены в Паспорте ПС 07.771.
Нормативные и технические документы, устанавливающие требования к мере толщины МТ-01
Техническая документация организации-изготовителя ФГУП «Научноисследовательский институт мостов и дефектоскопии Федерального агентства железнодорожного транспорта» (НИИ мостов), Россия.
Мера толщины МТ-01 применяется при выполнении работ и оказания услуг по обеспечению единства измерений.
