Назначение
  Устройства контрольно-измерительные для проверки релейной защиты FREJA 403, FREJA 406, FREJA 409 (далее - устройства) предназначены для воспроизведения и измерения:
  -    напряжения постоянного и переменного тока;
  -    силы постоянного и переменного тока;
  -    частоты;
  -    угла сдвига фаз.
 Описание
  Принцип действия устройств заключается в формировании испытательных сигналов с заданными параметрами для аппаратуры релейной защиты и автоматики (РЗА) и регистрации откликов на них.
  Устройства оснащены встроенными шаблонами, автоматизирующих процесс тестирования элементов релейных защит и снятие их характеристик.
  Принцип действия устройств в части измерений напряжения и силы постоянного и переменного тока основан на преобразовании входного аналогового сигнала в цифровую форму с помощью АЦП.
  Принцип действия устройств в части измерения угла сдвига фаз основан на принципе преобразования фазового сдвига во временной интервал, формируемый в моменты перехода сигнала через ноль и пропорциональный значению измеряемого угла сдвига фаз.
  Принцип действия устройств в части воспроизведения высоких выходных токов основан на формировании больших выходных токов из напряжения питающей сети с помощью электронного автотрансформатора, соединенного с оконечным разделительным силовым трансформатором тока, питающим нагрузку.
  Устройства могут генерировать испытательные сигналы по независимым каналам напряжения и тока. Амплитуды и фазы каждого из сигналов устанавливаются независимо.
  Основные узлы устройств: автотрансформатор, измерительный трансформатор тока, АЦП, микропроцессор, устройство управления, сенсорный ЖК-дисплей, источник питания.
  Устройства выпускаются в трех модификациях FREJA 403, FREJA 406, FREJA 409, отличающихся функциональностью (число каналов тока 3, 6 или 9 соответственно), режимами работы, конструкцией и комплектом поставки.
  Устройства могут работать как в режиме дистанционного управления с внешнего ПК, так и в режиме автономного управления. Для работы в режиме дистанционного управления на внешнем ПК должно быть предустановлен пакет прикладных программ «FREJA Win». При автономном управлении используется ПО «FREJA Local», данные в которое оператор вводит с помощью сенсорной клавиатуры, отображаемой на ЖК-дисплее и поворотного переключателя.
  Результаты измерений могут быть сохранены как во внутренней энергонезависимой памяти устройства, так и переданы на внешний ПК.
  Для связи с персональным компьютером устройства оснащаются интерфейсами USB, Ethernet, IEC61850.

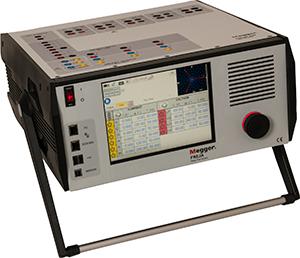

  Конструктивно устройства выполнены в металлических корпусах. Органы управления, индикации и интерфейсы связи расположены на лицевой панели корпуса. Гнезда для подключения измерительных цепей размещены на верхней панели. Разъем сети питания и клемма заземления размещены на тыльной стороне корпуса.
 Программное обеспечение
  Устройства FREJA 403, FREJA 406, FREJA 409 имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 1.
  Встроенное ПО (FREJA Local) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не может быть изменена пользователем.
  Внешнее ПО (FREJA Win) применяется для связи с компьютером через интерфейсы USB, RS-232. Оно представляет собой программу, позволяющую сохранять установки и параметры измерений для различных типов релейных защит; проводить быструю оценку и сравнения результатов измерений; распечатывать отчеты; сохранять результаты измерений на жестком диске компьютера. Внешнее ПО не является метрологически значимым.
  Таблица 1 - Характеристики программного обеспечения (ПО)
    | Тип прибора | Наиме нование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
  | FREJA 403, FREJA 406, FREJA 409 | Встроен ное | FREJA Local | Не ниже 1.13 | - | - |
  | Внешнее | FREJA Win | Не ниже 6.1 | - | - |

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.
 Технические характеристики
  Таблица 2 - Функциональные характеристики устройств FREJA 403, FREJA 406, FREJA 409
    | Тип прибора | Число каналов тока | Число каналов напряжения | Режимы работы |
  | FREJA 403 | 3 | 4 | 4 Напряжения и 3 Тока (3*60 A) |
  | 4 Напряжения и 1 Ток (1 * 180 A) |

  | Тип прибора | Число каналов тока | Число каналов напряжения | Режимы работы |
  | FREJA 406 | 3 (6)* | 4 (1)* | 4 Напряжения и 3 Тока (3*60 A) |
  | 4 Напряжения и 1 Ток (1 * 180 A) |
  | 1 Напряжение и 6 Токов (3*60 A + 3*15 A) |
  | FREJA 409 | 6 (9)* | 4 (1)* | 4 Напряжение и 6 Токов (6*60 A) |
  | 4 Напряжения и 3 Тока (3 * 120 A) |
  | 4 Напряжения и 2 Тока (2* 180 A) |
  | 1 Напряжение и 9 Токов (6*60 A + 3*15 A) |

Примечание: * - три канала напряжения конвертируются в токовые.
  Таблица 3 - Метрологические и технические характеристики устройств FREJA 403, FREJA 406,
  FREJA 409
    | Характеристика | Значение |
  | Диапазон измерений силы переменного тока, А (для формируемых токов, основные выходы) | от 0 до 30 от 0 до 60 |
  | Пределы допускаемой абсолютной погрешности измерения силы переменного тока (для формируемых токов, основные выходы) | ± (0,0015Хизм. + 0,0005Хк.) |
  | Диапазон измерений силы переменного тока, А (для формируемых токов, дополнительные выходы) | от 0 до 5 от 0 до 15 |
  | Пределы допускаемой погрешности измерения силы переменного тока (для формируемых токов, дополнительные выходы) | ± (0,0015Хизм. + 0,0005Хк.) |
  | Диапазон измерений силы постоянного тока, А (для формируемых токов) | от 0 до 30 |
  | Пределы допускаемой абсолютной погрешности измерения силы постоянного тока (для формируемых токов) | ± (0,0015Хизм. + 0,0005Хк.) |
  | Диапазон измерений напряжения переменного тока, В (для формируемых напряжений) | от 0 до 30; от 0 до 150; от 0 до 300 |
  | Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока (для формируемых напряжений) | ± (0,0015Хизм. + 0,0005Хк.) |
  | Диапазон измерений напряжения постоянного тока, В (для формируемых напряжений) | от 0 до 30; от 0 до 150; от 0 до 300 |
  | Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока (для формируемых напряжений) | ± 0,0025Хк. |
  | Диапазон измерений частоты, Гц | от 0,001 до 1000 |
  | Пределы допускаемой абсолютной погрешности измерения частоты 50/60 Гц | 0,000025Хизм. |
  | Диапазон измерений угла сдвига фаз, градусов | от 0,00 до 359,99 |
  | Пределы допускаемой абсолютной погрешности измерения угла сдвига фаз, градусов | ± 0,25 |
  | Напряжение сети питания, В | от 100 до 240 |
  | Частота сети питания, Гц | 50/60 |
  | Габаритные размеры, мм, (длина*ширина*высота) | 400*420*175 |
  | Масса, кг | FREJA 403, FREJA 406 - 23 FREJA 409 - 21 |

  | Характеристика | Значение |
  | Рабочие условия применения: -    температура окружающего воздуха, °С -    относительная влажность воздуха, % | от 0 до + 40 до 90 без конденсации |

Примечание: Хизм. - измеренное значение величины.
  Хк. - конечное значение диапазона измерений.
 Знак утверждения типа
  Знак утверждения типа наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульные листы руководства по эксплуатации.
 Комплектность
  Таблица 4 - Комплектность (основной комплект поставки)
    | Наименование | Количество |
  | Устройство FREJA 40х | 1 |
  | Комплект кабелей для измерений | 1 |
  | Кабель питания | 1 |
  | Кейс для транспортировки или мягкая сумка | 1 |
  | Руководство по эксплуатации | 1 |
  | Методика поверки | 1 |

Таблица 5 - Комплектность (опциональная поставка)
    | Наименование | Количество |
  | ПО «FREJA Win» | 1 |
  | ПО Megger GOOSE для конфигурирования порта IEC61850 | 1 |
  | Кейс для перевозки | 1 |
  | Кабели измерительные | 16 |
  | GPS-приемник GPS200-MGTR | 1 |
  | Сумка для кабелей | 1 |

Поверка
  осуществляется по документу МП 52803-13 «Устройства контрольно-измерительные для проверки релейной защиты FREJA 403, FREJA 406, FREJA 409. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в декабре 2012 г.
  Средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (кл. т. 0,05); измеритель многофункциональный характеристик переменного тока РЕСУРС-иБ2-ПТ (± 0,05 %; ± 0,1°); катушка электрического сопротивления Р310 (кл. т. 0,01); вольтметр универсальный цифровой GDM-78255A (± (0,00012иизм. + 5 е.м.р.)); частотомер электронносчетный Ч3-54 (± 5-10-7).
 Сведения о методах измерений
  Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
  Нормативные и технические документы, устанавливающие требования к устройствам контрольно-измерительным для проверки релейной защиты FREJA 403, FREJA 406, FREJA 409
  1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
  2.    ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
  3.    Техническая документация фирмы «Megger Sweden AB», Швеция.
 Рекомендации к применению
  - «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
