| Номер в госреестре | 52693-13 |
| Наименование СИ | Анализаторы дисперсного состава порошкообразных материалов |
| Обозначение типа СИ | МИКАН-М |
| Изготовитель | ЗАО "Волгоцемсервис", г.Тольятти |
| Год регистрации | 2013 |
| Срок свидетельства | 08.02.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы дисперсного состава порошкообразных материалов «МИКАН-М» (далее
- анализаторы) предназначены для измерений размеров частиц порошкообразных материалов.
Анализатор имеет блочную структуру и состоит из измерительного блока, представляющего собой оптический микроскоп с цифровой фотокамерой, и блока обработки и отображения данных - персонального компьютера с предустановленным программным обеспечением на базе операционной системы Windows™
Принцип работы анализатора основан на регистрации проекционных изображений микрочастиц порошкообразного материала на светочувствительном слое фотокамеры и преобразовании их в видеосигнал, в параметрах которого, содержится информация о размерах и форме частиц.
Изображения микрочастиц образца порошкообразного материала, размещенного на предметном столике микроскопа, проецируются оптической системой микроскопа на светочувствительный слой фотокамеры, преобразующей проекционные изображения в видеосигнал, затем в цифровой, обрабатываемый программно. Результаты выводятся на экран монитора в цифровом и графическом виде. Основные данные, отображающиеся на экране: средний размер частиц и распределение частиц по размерам.

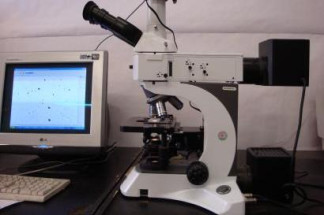

Внешний вид анализатора и обозначение места для размещения знака утверждения типа представлены на рисунке 1, схема.
1 - оптический микроскоп; 2 - цифровая фотокамера с блоком питания 3; 4 - персональный компьютер
Анализатор имеет предустановленное программное обеспечение (ПО) «Программа определения дисперсного распределения частиц МИКАН-М» версии 3.000.0 на базе операционной системы Windows™ ПО является составной частью анализатора. Основные функции ПО: управление цифровой фотокамерой, сбор и обработка данных от цифровой фотокамеры, вычисление, хранение результатов измерений и вывод данных на дисплей.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| Программа определения дисперсного распределения частиц МИКАН-М | MikanEOS | 3.000.0 | Af974203d4 3a4e3167565 68fb8b59706 | md5- |
ПО идентифицируется непосредственно в анализаторе. Наименование ПО отображается в главном окне программы при ее запуске. Номер версии отображается в диалоге информации о программе. Разделение ПО на метрологически значимую и незначимую части не произведено. Все ПО является метрологически значимым. ПО и измеренные данные защищены с помощью специальных средств защиты от преднамеренных изменений. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Основные метрологические и технические характеристики анализатора приведены в таблице 2.
Таблица 2
| Наименование параметра или характеристики | Значение характеристики |
| Диапазон измерений размеров частиц порошкообразных материалов, мкм: | от 1 до 1000 |
| Пределы допускаемой относительной погрешности измерений размеров частиц порошкообразных материалов, % | ± 7 |
| Напряжение питания от сети переменного тока частотой (50 ± 3) Гц, В | 220 ± 22 |
| Потребляемая мощность измерительного блока анализатора, Вт, не более | 40 |
| Габаритные размеры измерительного блока анализатора (длина х ширина х высота), мм, не более | 600 х 300 х 600 |
| Масса анализатора, кг, не более: | 20,5 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от 10 до 35 от 30 до 80 от 84 до 106,7 |
Знак утверждения типа наносится на измерительный блок анализатора (микроскоп) в виде наклейки и на титульные листы паспорта и руководства по эксплуатации на анализатор методом компьютерной графики.
Комплектность анализатора приведена в таблице 3.
Таблица 3
| Обозначение | Наименование | Кол., шт. | Примечание |
| Б 20.10.01.00.000 | Измерительный блок в составе: | ||
| - микроскоп БИОЛАМ М-1 | 1 | ||
| - фотоаппарат цифровой Canon EOS 1100D | 1 | ||
| - блок питания Canon ACK-E10 | 1 | ||
| Б 20.10.02.00.000 | Блок обработки и отображения данных на ба- | ||
| зе ПК: | |||
| - системный блок; | 1 | ||
| - монитор | 1 | ||
| - принтер | 1 | ||
| - клавиатура | 1 | ||
| - мышь | 1 | ||
| Кабель питания | 1 | ||
| Соединительный кабель | 1 | ||
| Комплект ЗИП | 1 | ||
| Б 20.10.01.00.000ПС | Паспорт | 1 | |
| Б 20.10.01.00.000РЭ | Руководство по эксплуатации | 1 | |
| Ю-33.23.392 | Паспорт «Микроскоп БИОЛАМ М-1» | 1 |
осуществляется в соответствии с документом МП 52693-13 «Анализаторы дисперсного состава порошкообразных материалов «МИКАН-М». Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИФТРИ» 10.09.2012 г.
Основные средства поверки:
Государственный первичный эталон дисперсных параметров аэрозолей, взвесей и порошкообразных материалов ГЭТ 163-2010, диапазон измерений размеров частиц от 0,03 до 1000 мкм, пределы допускаемой относительной погрешности измерений размеров частиц ± 3 %.
Стандартные образцы гранулометрического состава порошкообразных материалов КМК 040 (ГСО № 9364-2009), КМК 055 (ГСО № 9366), КМК 110 (ГСО № 9368-2009), КМК 270 (ГСО 9370-2009), СМС 750 (ГСО № 9371-2009) диапазон воспроизводимых размеров от 30 до 1000 мкм, пределы допускаемой погрешности воспроизведения ± 5 %.
В документе «Анализаторы дисперсного состава порошкообразных материалов «МИ-КАН-М». Руководство по эксплуатации», раздел 2.
Нормативные и технические документы, устанавливающие требования к анализаторам дисперсного состава порошкообразных материалов «МИКАН-М»
1 ГОСТ Р 8.606-2004 «Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
2 ТУ 4215-002-34053867-10 «Анализаторы дисперсного состава порошкообразных материалов «МИКАН-М». Технические условия»
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
