Термопреобразователи сопротивления платиновые TTE300-C033G1, 52681-13

Назначение

Термопреобразователи сопротивления платиновые модели WTEX 7108 (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры жидких сред, не агрессивных к материалу защитного чехла ТС.

Описание

Принцип действия ТС основан на зависимости сопротивления тонкопленочного платинового термочувствительного элемента (ЧЭ) от температуры.

Термопреобразователи конструктивно выполнены в виде измерительной вставки в защитном чехле из нержавеющей стали (1.4571), которая соединена с защитной соединительной головкой формы BUZ из алюминиевого сплава.

Измерительная вставка представляет собой завальцованную с одного конца трубку, соединенную с керамической клеммной платформой, конструктивно выполненной для возможности подсоединения измерительного преобразователя. Внутри трубки размещены два ЧЭ с минеральной изоляцией проводов.

ТС имеют 3-х проводную схему соединения внутренних проводов с ЧЭ.

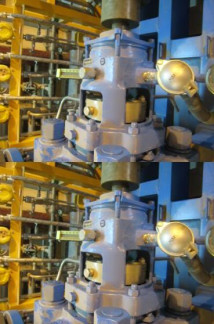

Чертеж и фото общего вида ТС представлены на рисунке 1.

Рабочий диапазон измеряемых температур, °С: .................от минус 40 до плюс 250

Условное обозначение номинальной статической характеристики

преобразования (НСХ) по ГОСТ 6651-2009/МЭК 60571: ......................................Pt100

Температурный коэффициент ТС a , °С-1: ...............................................0,00385

Номинальное значение сопротивления ТС при 0 °С (Ro), Ом:...........................100

Класс допуска:........................................................................................B

Допуск, °С: ............................................................................±(0,3 + 0,005ф

Электрическое сопротивление изоляции при температуре (25±10)°С и

относительной влажности воздуха от 30 до 80 %, МОм, не менее.............................100

Длина монтажной части ТС, мм: ................................................................200

Диаметр монтажной части ТС, мм................................................................10

Срок службы, лет, не менее:.......................................................................10

Рабочие условия эксплуатации:

-    диапазон температур окружающей среды, °С: ..................от минус 40 до плюс 85

-    относительная влажность, %: ..............................................................до 95

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.

Комплектность

-    термопреобразователь - 8 шт.;

-    паспорт    - 8 экз.

Поверка

осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки:

-    термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;

-    термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.1 с диапазоном воспроизводимых температур от минус 30 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.0,02) °С;

-    измеритель-регулятор температуры многоканальный прецизионный МИТ-8 модели МИТ-8.15М, пределы допускаемой основной абсолютной погрешности канала измерения температуры: ±(0.001+3*10 -6 *t) °С.

Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.461-2009.

Сведения и методиках (методах) измерений приведены в паспорте на ТС.

Нормативные документы, устанавливающие требования к термопреобразователям сопротивления платиновым модели WTEX 7108

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Международный стандарт МЭК 60751 (1995, 07). Промышленные чувствительные элементы термометров сопротивления из платины.

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта, находящегося на территории Филиала ОАО «ОГК-2» - Адлерская ТЭС» (Краснодарский край, г. Сочи).
