Термопреобразователи сопротивления платиновые RTD2-Pt100-1DIN, 52678-13

Назначение

Термометры биметаллические модели TBX3 (далее по тексту - термометры) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитной гильзы.

Описание

Принцип действия термометров основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметалл изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.

Термометры относятся к показывающим стрелочным приборам погружного типа и состоят из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического термочувствительного элемента в защитной трубке - термобаллона. Корпус и термобаллон термометров изготавливаются из нержавеющей стали.

Монтаж термометров на объекте измерений осуществляется с использованием дополнительных защитных гильз, изготовленных из коррозионно-стойкой стали и предохраняющих термобаллон термометра от воздействия агрессивных сред.

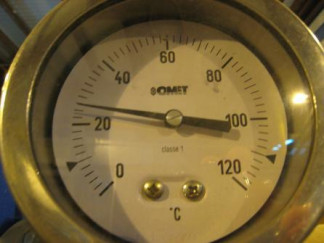

Фото общего вида термометра представлено на рисунке 1.

Диапазон измеряемых температур, °С: ..............................от плюс 10 до плюс 110

Диапазон показаний (шкалы), °С: .............................................от 0 до плюс 120

Класс точности: .......................................................................................1

Цена деления шкалы, °С:...........................................................................2

Пределы допускаемой приведенной погрешности, % (от шкалы): ........................±1

Габаритные размеры термометров, мм:

-    диаметр корпуса:..............................................................................100

-    диаметр термобаллона:..........................................................................8

-    длина монтажной части термобаллона:...................................................100

Срок службы, лет, не менее:........................................................................8

Рабочие условия эксплуатации:

-    диапазон температур окружающей среды, °С:..................от минус 20 до плюс 60

-    относительная влажность, %: ..............................................................до 95

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.

Комплектность

В комплект поставки входят:

-    термометр    - 8 шт.;

-    защитная гильза - 8 шт.;

-    паспорт    - 8 экз.;

-    методика поверки - 1 экз.

Поверка

осуществляется по документу МП 52679-13 «Термометры биметаллические модели TBX3. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС», октябрь 2012г.

Основные средства поверки:

-    термометр цифровой DTI-1000, диапазон измерений -50...+650 °С, пределы допускаемой абсолютной погрешности: ±(0,031.0,061) °С;

-    термостаты жидкостные переливные прецизионные серии ТПП-1 мод. ТПП-1.0, ТПП-1.1 с общим диапазоном воспроизводимых температур от минус 30 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.0,02) °С.

Сведения и методиках (методах) измерений приведены в паспорте на термометры.

Нормативные документы, устанавливающие требования к термометрам биметаллическим модели TBX3

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Международный стандарт МЭК 13190:2001. Термометры со шкалой.

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта, находящегося на территории Филиала ОАО «ОГК-2» - Адлерская ТЭС» (Краснодарский край, г. Сочи).
