Термопреобразователи сопротивления платиновые CO.SI.ME, 52676-13

Назначение

Преобразователи термоэлектрические ТХА модели KUN 672.20 с тремя термопарами (далее - термопреобразователи или ТП) предназначены для измерений температуры внутри твердых тел.

Описание

Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

Термопреобразователи изготовляются на основе термопарного кабеля и состоят из измерительной вставки с тремя чувствительными элементами - термопарами (с заземленными рабочими спаями с минеральной (MgO) изоляцией термоэлектродов), кабеля с удлинительными проводами и монтажных элементов.

Для измерения температуры при высоких давлениях и скоростях потока предусмотрены дополнительные защитные гильзы, конструкция и материал которых зависит от допускаемых параметров измеряемой среды.

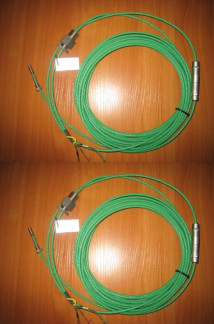

Фото общего вида ТП представлено на рисунке 1.

Рабочий диапазон измеряемых температур, пределы допускаемых отклонений ТЭДС от НСХ ТП по ГОСТ Р 8.585-2001 (МЭК 60584-2) в температурном эквиваленте приведены в таблице:

Длина монтажной части ТП, мм:......................................................................3000; 6000

Диаметр монтажной части измерительной вставки ТП, мм:...............................6

Электрическое сопротивление изоляции ТП при температуре (плюс 25±10) °С и

относительной влажности воздуха от 30 до 80 %, МОм, не менее: ............100 (при 100 В)

Рабочие условия эксплуатации ТП:

-    температура окружающей среды, °С: ..........................от минус 40 до плюс 180

-    относительная влажность окружающего воздуха, %..............до 98 (при плюс 35 °С)

Средний срок службы, лет, не менее:...........................................................10

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.

Комплектность

-    термопреобразователь - 16 шт.;

-    паспорт    - 16 экз.

Поверка

осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».

Основные средства поверки:

-    ТП типа ППО эталонный 2-го разряда в диапазоне температур от плюс 300 до плюс 1200 °С;

-    многоканальный прецизионный измеритель температуры МИТ 8.10 с пределами допускаемой основной абсолютной погрешности измерения напряжения ±(10-4 U+1) мкВ, где U -измеряемое напряжение, мВ; сопротивления ±(10-5R+5 10-4), где R - измеряемое сопротивление, Ом.

-    горизонтальная трубчатая печь сопротивления типа МТП-2М с диапазоном температур от плюс 300 до плюс 1100 °С.

Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.338-2002.

Сведения и методиках (методах) измерений приведены в паспорте на ТП.

Нормативные документы, устанавливающие требования к преобразователям термоэлектрическим ТХА модели KUN 672.20 с тремя термопарами

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.

лист № 3 всего листов 3

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Международный стандарт МЭК 1515-95. Термопары кабельного типа (с минеральной изоляцией).

Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы. Международный стандарт МЭК 60584-2. Термопары. Часть 2. Допуски.

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта, находящегося на территории Филиала ОАО «ОГК-2» - Адлерская ТЭС» (Краснодарский край, г. Сочи).
