Контроллеры COOLTECH CTSCC-50, 52646-13

Назначение

Контроллеры COOLTECH CTSCC-50 предназначены для измерения выходных аналоговых сигналов силы и напряжения постоянного тока датчиков, сигналов термопреобразователей сопротивления, установленных на холодильном агрегате, индикации измеренных значений, формирования сигналов управления и информационных сообщений в соответствии с заложенным алгоритмом управления, а также передачи данных как в пределах контролируемого объекта, так и в систему более высокого уровня.

Описание

Контроллеры COOLTECH CTSCC-50 применяются в составе электрических систем и установок, для реализации функции автоматического управления холодильным агрегатом.

Основные функции контроллеров:

-    измерение выходных сигналов датчиков давления, температуры, положения золотника и значений рабочего тока электродвигателя;

-    формирование сигналов управления на основании измеренных значений давления всасывания, эквивалентной температуры всасывания или температуры жидкости на выходе из теплообменника (для чиллера);

-    предупредительная и аварийная сигнализация в соответствии с предельными аварийными значениями, а также блокировки при возникновении аварийных ситуаций;

-    контроль состояния компрессора, маслонасоса, нагревателя масла, впрыска жидкости в компрессор, положения золотника;

-    автоматическое регулирование объемной производительности компрессора;

-    возможность работы в составе распределенной сети;

-    управление с местной панели, а также удаленное управление по протоколу MODBUS.

Контроллеры COOLTECH CTSCC-50 представляют собой: плату ЦПУ, смонтированную в электротехническом шкафу, на лицевой стороне которого расположена панель управления с дисплеем, индикаторами состояния работы оборудования, клавишами управления.

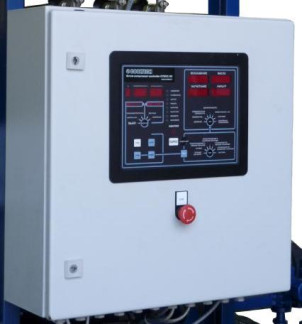

На рисунке 1 представлено фото общего вида контроллера, на рисунке 2 - фото панели управления контроллера.

Аналоговые сигналы поступают на входной каскад и аналогово-цифровой преобразователь, цифровой код с выхода которого преобразуется к диапазонам измерений физических величин датчиков, подключаемых к контроллеру. Полученное значение выводится на дисплей рабочей панели контроллера, либо на экране монитора подключаемого к контроллеру ПК, с помощью соответствующего ПО.

&

Программное обеспечение

Программное обеспечение (ПО) контроллеров состоит из 2 частей - встроенного программного обеспечения (ВПО) и внешнего, устанавливаемого на персональный компьютер, идентификационные данные которого описаны в таблице 1.

ВПО является метрологически значимой частью ПО, оно устанавливается в энергонезависимую память контроллеров в производственном цикле на заводе-изготовителе; в процессе эксплуатации доступ к ВПО отсутствует (уровень защиты «А» - по МИ 32862010). Метрологические характеристики измерительных каналов нормированы с учетом ВПО.

Внешнее программное обеспечение Cooltech Visual Consultant содержит инструментальные средства для работы с контроллерами и позволяет выполнять:

-    конфигурирование параметров входных модулей (выбор количества используемых измерительных каналов, диапазонов измерений, типа подключаемого измерительного преобразователя (датчика) и др.);

-    отображение измеренных значений;

-    настройку интерфейса оператора, функций архивации данных и событий с привязкой к реальному времени (интерфейс ПО содержит часы реального времени);

-    установку паролей для защиты от несанкционированного доступа.

ВПО контроллера недоступно для изменений как посредством ПО Cooltech Visual Consultant, так и по другим сетевым интерфейсам.

ПО верхнего уровня, указанное в таблице 1, обеспечивает ограничение прав доступа к настроечным параметрам и измерительной информации с помощью многоуровневой системой паролей в соответствии с заданными правами пользователя.

Таблица 1 - Идентификационные данные внешнего программного обеспечения контроллеров

Уровень защиты внешнего программного обеспечения контроллеров от непреднамеренных и преднамеренных изменений - «C» в соответствии с МИ 3286-2010.

Технические характеристики

Метрологические характеристики измерительных каналов (ИК) контроллеров COOLTECH CTSCC-50 приведены в таблице 2.

Таблица 2 - Основные метрологические характеристики контроллеров

COOLTECH CTSCC-50

* Пределы допускаемой погрешности приведены к максимальному значению диапазона измерений.

Погрешность внутренних часов - не более 0,5 с/сут.

Рабочие условия применения:

-    рабочий диапазон температур применения, °С    от 0 до 50

-    относительная влажность    до 70% без конденсации Напряжение питания 220 В ±10% переменного тока

частотой 50±1 Гц;

Мощность, потребляемая от источника питания, Вт, не более    60

Габаритные размеры контроллера, мм, не более    600х600х210

Знак утверждения типа

Знак утверждения типа наносится на титульный лист документа «Контроллеры COOLTECH CTSCC-50. Руководство по эксплуатации» типографским способом.

Комплектность

В комплект поставки входят:

-    контроллер в заказной конфигурации;

-    комплект технической документации в электронном виде;

-    сконфигурированное под объект ПО - согласно заказу;

-    упаковка.

Поверка

осуществляется по МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки», утвержденной ВНИИМС 16 июня 1999 г.

Перечень основного поверочного оборудования:

-    калибратор многофункциональный MC-5R, пределы допускаемой основной погрешности

±(0,02% показ.+1,0 мкА) в режиме воспроизведения силы постоянного тока в диапазоне от 0 до 25 мА, ±(0,02 % показ. + 1,5 мкА) - в режиме измерения силы постоянного тока в диапазоне от минус 100 до 100 мА;

± (0,02 % показ.+ 0,1 мВ) в режиме воспроизведения напряжения постоянного тока в диапазоне от минус 12 до 12 В, ± (0,02 % показ.+ 0,25 мВ) в режиме измерения напряжения постоянного тока в диапазоне от минус 30 до плюс 30 В;

-    магазин сопротивлений МСР-60М кл. т. 0,02.

Сведения о методиках (методах) измерений. Методы измерений изложены в документе «Контроллеры COOLTECH CTSCC-50. Руководство по эксплуатации»

Нормативные документы, устанавливающие требования к контроллерам COOLTECH CTSCC-50

ГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний;

ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
