| Номер в госреестре | 52623-13 |
| Наименование СИ | Преобразователи тока измерительные двунаправленные |
| Обозначение типа СИ | LKAT Plus |
| Изготовитель | Компания "DynAmp, LLC", США |
| Год регистрации | 2013 |
| Срок свидетельства | 01.02.2018 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Преобразователи тока измерительные двунаправленные LKAT Plus Назначение средства измерений
Преобразователи тока измерительные двунаправленные LKAT Plus (далее по тексту -преобразователи) предназначены для измерения и преобразования переменного и постоянного тока в сигналы измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических сетях постоянного тока и сетях переменного тока.
Принцип действия преобразователей основан на эффекте Холла, который заключается в явлении возникновения поперечной разности потенциалов при помещении проводника с током в магнитное поле.

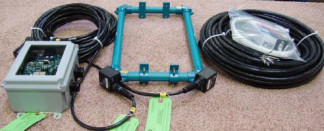

Преобразователи состоят из измерительной головки и измерительного блока.
Измерительные головки преобразователей оснащены датчиками Холла и схемами согласования сигнала. Трубчатый корпус сделан из негорючих пластиковых материалов. Изоляция от шины обеспечивается однородной (герметизированной) конструкцией головки.
Измерительные головки преобразователей устанавливаются на шину с помощью стекловолоконных направляющих и подпружиненных зажимов.
Измерительный блок помещен в корпус NEMA 4X. На корпусе измерительного блока расположены 4 разъема для подключения измерительных головок, выходы измерительного блока и вход питания. Измерительные блоки преобразователей поставляются с источником питания и основной платой (по одной единице каждого). Они монтируются на стальное основание, установленное на стальную панель, закрытую в корпусе. Корпус измерительного блока изготовлен из прозрачного поликарбоната. Это позволяет пользователю видеть различные светодиодные или жидкокристаллические индикаторы состояния.
Выходные сигналы формируются на аналоговых интерфейсах, которые предназначены для измерения и измерения/защиты соответственно.
Диапазоны измеряемых величин, технические характеристики, а также пределы допускаемых основных погрешностей измерений приведены в таблице 1.
Таблица 1- Диапазоны измерений, технические характеристики и пределы допускаемых основных погрешностей_
| Наименование параметра | Значение | Примечание |
| Диапазон измерения и преобразования силы электрического тока, кА | от минус 25 до плюс 25 | для силы переменного тока в диапазоне частот (50±5) Гц |
| Пределы допускаемой основной приведенной погрешности коэффициента масштабного преобразования, % | ±1,0* | - |
| Пределы допускаемой дополнительной приведенной погрешности коэффициента масштабного преобразования, вызванного разницей температур в пределах рабочего диапазона температур, не более, %/°С | ±0,02 | - |
| Диапазон выходного сигнала, мА | ±20 | - |
| Значение нагрузки по выходам, не более, кОм | 0,5; 100 | тип выхода: токовая петля; тип выхода: выход по напряжению |
| Габаритные размеры (длина х ширина х высота), не более, мм | 250x220x120 | измерительный блок |
| Масса, не более, кг | От 1 до 4 4,5 | измерительная головка; измерительный блок |
| Длина кабеля измерительной головки, не более, м | 10 | - |
| Длина измерительного кабеля, не более, м | 30 | - |
| Напряжение питания электронного блока, В | от 110 до 264 от 85 до 264 | постоянный ток; переменный ток |
| Потребляемая мощность, не более, В-А | 30 | - |
| Средний срок службы, не менее, лет | 15 | - |
| Примечание: *- допускаемая основная погрешность приведена к номинальному значению первичного тока. | ||
Нормальные условия применения:
- температура окружающего воздуха (25±2) °С;
- относительная влажность воздуха от 30 % до 80 %;
- атмосферное давление от 84 до 106,7 кПа (от 630 до 795 мм рт. ст.).
Рабочие условия применения:
- температура окружающего воздуха для измерительных головок от минус 20 до плюс 80 °С; для измерительного блока от минус 10 до плюс 50 °С;
- относительная влажность воздуха не более 90 % при плюс 30 °С.
Знак утверждения типа наносят на табличку преобразователей методом термопечати или трафаретной печати или на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки приведён в таблице 2.
| Наименование | Количество |
| Измерительный блок | 1 шт. |
| Измерительная головка | 1 - 4 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
| Набор измерительных кабелей | 1 шт. |
| Аксессуары | 1 шт. |
осуществляется в соответствии с документом МП 52623-13 «Преобразователи тока измерительные двунаправленные LKAT Plus. Методика поверки», утверждённым ГЦИ СИ ФГУП «ВНИИМС» в ноябре 2012 года.
Основные средства поверки приведены в таблице 3.
Таблица 3- Основные средства поверки
| Наименование и тип средства поверки | Требуемые характеристики |
| Трансформатор тока измерительный лабораторный ТТИ-100 | Диапазон первичного тока от 20 до 18000 А, предел допускаемой относительной токовой погрешности 0,01 %, предел допускаемой абсолютной угловой погрешности 1'. |
| Трансформатор тока измерительный лабораторный ТТИ-5000.5 | Диапазон первичного тока от 5 до 5000 А, класс точности 0,05. |
| Многофункциональный калибратор Fluke 9100 | Диапазон воспроизведения силы тока от 0 до 20 А (для увеличения диапазона воспроизведения используются токовые катушки), относительная погрешность 0,014 %. |
| Мультиметр цифровой 2002 | Диапазон измерения силы тока от 200 мкА до 2 А с допускаемой относительной погрешностью ±0,05 %, диапазон измерения напряжения постоянного тока от 0,1 до 100 В с допускаемой относительной погрешностью ±0,05 %. |
| Нановольт-микроомметр 34420 А | Диапазон измерения напряжения постоянного тока (0 - 100) В, допускаемая основная относительная погрешность измерения ± (0,005 % • Uu3M + 0,002 % • ипредел) |
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные и технические документы, устанавливающие требования к преобразователям тока измерительным двунаправленные LKAT Plus
1. ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
2. МЭК 61850-9-2-2004 «Описание специфического сервиса связи (SCSM) — Выборочные значения по ИСО/МЭК 8802-3».
3. Техническая документация компании DynAmp, LLC.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям
