| Номер в госреестре | 52413-13 |
| Наименование СИ | Генераторы тестовых телевизионных сигналов |
| Обозначение типа СИ | TG8000 с модулями AG7, AGL7, ATG7, AVG7, AWVG7, BG7, DVG7, HDLG7, HDVG7, SDI7 |
| Изготовитель | Компания "Tektronix (China) Co., Ltd.", Китай |
| Год регистрации | 2013 |
| Срок свидетельства | 20.11.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Генераторы тестовых телевизионных сигналов TG8000 с модулями AG7, AGL7, ATG7, AVG7, AWVG7, BG7, DVG7, HDLG7, HDVG7, SDI7 предназначены для воспроизведения цифровых и аналоговых телевизионных сигналов изображения и звука, и применяются при разработке, монтаже, настройке и эксплуатации телерадиовещательной аппаратуры, а также для метрологического обеспечения телевизионного оборудования.
В слоты базового блока (шасси) TG8000 могут быть установлены модули генерации сигналов в соответствии с заказом (до четырех модулей в одном блоке), назначение которых указано в таблице ниже. Модули поставляются по заказу при поставке или дополнительно.
| обозначение | назначение |
| AG7 | генерация цифрового сигнала аудио |
| AGL7 | синхронизация и генерация сигналов черного поля и сигналов трехуровневой синхронизации видео |
| ATG7 | генерация аналоговых тестовых сигналов видео SD |
| AVG7 | генерация аналоговых компонентных сигналов видео SD |
| AWVG7 | генерация аналоговых компонентных сигналов видео HD |
| BG7 | генерация сигналов черного поля и временного кода |
| DVG7 | генерация цифрового сигнала видео SD с встроенным сигналом Embedded Audio |
| HDLG7 | генерация и преобразование сигнала HD SDI “Dual Link” |
| HDVG7 | генерация цифрового сигнала видео HD с встроенным сигналом Embedded Audio |
| SDI7 | генерация цифрового сигнала видео SD, HD, 3G |
Внешнее управление осуществляется по интерфейсу Ethernet 10/100/1000BASE-T.
Порт USB на передней панели позволяет производить загрузку различных файлов пользователя, таких как сигнальные файлы, файлы заставок и файлы предварительных установок. На DVD-диске предоставляются библиотека сигналов, пакеты программных приложений и документация по прибору.
Жидкокристаллический дисплей имеет две строки длиной по 40 символов. Меню дисплея имеет две строки текста, где первая строка показывает положение в текущем меню, а вторая - текущий выбор установленного параметра.
Конструкция представляет собой базовый блок, который может быть встроен в стойку, и модули, установленные в слоты на задней панели блока.

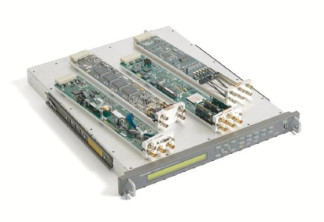

Внешний вид генераторов тестовых телевизионных сигналов TG8000 с модулями AG7, AGL7, ATG7, AVG7, AWVG7, BG7, DVG7, HDLG7, HDVG7, SDI7 показан на фотографии.
По условиям эксплуатации генераторы тестовых телевизионных сигналов TG8000 с модулями AG7, AGL7, ATG7, AVG7, AWVG7, BG7, DVG7, HDLG7, HDVG7, SDI7 соответствуют группе 3 ГОСТ 22261-94.
Программное обеспечение установлено на внутренний микропроцессор и выполняет функции управления режимами работы. Общие сведения о программном обеспечении приведены в таблице.
| ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ | |
| идентификационное наименование | TG8000 Firmware |
| идентификационный номер версии | VI.0 и выше |
| класс риска | А по WELMEC 7.2 для категории Р |
| модуль генератора цифрового сигнала звука AG7 | |
| выходы AES/EBU | |
| количество выходных канатов | 4 выхода (8 пар) |
| тип соединителей | BNC 75 Ом |
| тактовая частота пакетов AES | 48 кГц |
| разрядность цифрового кода РСМ (по выбору) | 20 или 24 бит |
| частота анаюгового сигнапа | от 50 Гц до 20 кГц |
| уровень анатогового сигната относительно полной шкаты 1 | от - 60 до 0 дБ |
| амплитуда импульсов цифрового сигнала | (1 ±0,1) В |
| амплитуда джиттера, типовое значение, не более | ± 20 % |
| длительность фронта и среза импульсов на выходе (10/90 %) | от 30 до 44 нс |
| выход SILENCE (DAR) | |
| тип соединителя | BNC 75 Ом |
| амплитуда импульсов цифрового сигнала | (1 ±0,1) В |
| амплитуда джиттера цифрового сигнала, типовое значение, не более | ± 20 % |
| длительность фронта и среза импульсов на выходе (10/90 %) | 30 ... 44 нс |
Примечание 1. 0 дБ полной шкалы соответствует напряжению 9,757 В (скз)
| выход сигнала синхронизации “48 kHz Clock” | |
| тип соединителя | BNC |
| тактовая частота | 48 кГц |
| уровень выходного сигнала (по выбору пользователя) тип 1 (CMOS, нижний и верхний уровни) тип 2 (амплитуда) | 0,8 / 2,1 В (1 ± 0,1) В |
| модуль синхронизации по аналоговому видеосигналу AGL7 | |
| вход REF | |
| тип соединителей (канал проходного типа) формат входного сигнала синхронизации | BNC 75 Ом ‘^lack burst” “Trilevel sync HDTV” |
| вход CW тип соединителя | BNC 75 Ом |
| параметры опорного синусоидального сигнала частота амплитуда | 1; 3,58; 4,43; 5; 10 МГц от 30 мВ до 2,5 В п-п |
| выходы BLACK 1, BLACK 2, BLACK 3 | |
| тип соединителей вид выходного сигнала "Ш. \( К 1" “BLACK 2”, “BLACK 3” | BNC 75 Ом "Black burst” “Black burst” “Trilevel sync” |
| уровни выходного сигнала “blanking level” сигналов “Black burst”; “Trilevel sync” амплитуда “sync” сигнала “PAL Trilevel sync” | ± 50 мВ (300 ± 6) мВ |
| длительность фронта импульсов, типовое значение, не более | 250 не |
| выход тактовой частоты 48 кГц (тот же разъем, что для вход тактовая частота | а REF) 48 кГц |
| уровень выходного сигнала (CMOS, нижний и верхний уровни) | 0,8/2,1 В |
| модуль генератора аналоговых тестовых видеосигналов ATG7 | |
| выходы BLACK 1, BLACK 2 | |
| тип соединителей | BNC 75 Ом |
| вид выходного сигнала | PAL либо такт, импульсы |
| амплитуда тактовых импульсов | (1 ±0,1) В |
| длительность фронта импульсов PAL, типовое значение, не более | 250 нс |
| выход BARS | |
| тип соединителя относительная погрешность амплитуды сигнала яркости, не более | BNC 75 Ом ± 1 % (амплитуда 700 мВ) |
| относительная погрешность амплитуды сигнала цветности, не более | ± 2 % (амплитуда 700 мВ, “75 % Color Bars”) |
| выход SIGNAL | |
| тип соединителя | BNC 75 Ом |
| относительная погрешность амплитуды сигнала яркости, не более | ± 1 % (амплитуда 700 мВ) |
| относительная погрешность отношения амплитуд каналов цветности и яркости, типовое значение, не более | ± 1 % |
| неравномерность амплитудно-частотной характеристики пакетов сигнала «Multiburst» на частотах до 5 МГц, не более | ± 1 % |
| время задержки сигнала в канале цветности относительно сигнала в канале яркости, типовое значение, не более | 10 нс |
| нелинейность уровня сигнала «Multiburst», типовое значение, не более | ± 1 % |
| модуль генератора аналоговых компонентных видеосигналов AVG7 | |
| количество выходных каналов (проходного типа) | 3 |
| тип соединителей вид сигналов | BNC 75 Ом |
| канал 1: Y, G или композитный канал 2: B-Y, Pb, B, C или композитный канал 3: R-Y, Pr, R или композитный относительная погрешность амплитуды сигналов, не более относительная погрешность отношения амплитуд в каналах, не более | |
| ± 1 % (амплитуда 700 мВ) | |
| ± 0,5 % (амплитуда 700 мВ) | |
| смещение нулевого уровня, не более время задержки между каналами, типовое значение, не более неравномерность амплитудно-частотной характеристики пакетов сигнала «Multiburst» на частотах до 5 МГц, не более | ±10 мВ |
| ± 1 нс | |
| ± 0,5 % | |
| модуль генератора аналоговых широкополосных видеосигналов AWVG7 | |
| количество выходных каналов тип соединителей вид сигналов канал 1: Y или G канал 2: Pb или B канал 3: Рг или R | 3 |
| BNC 75 Ом | |
| относительная погрешность амплитуды сигналов, не более | ± 1 % (амплитуда 700 мВ) |
| относительная погрешность отношения амплитуд в каналах, не более | ± 0,5 % (амплитуда 700 мВ) |
| смещение нулевого уровня, не более | ±10 мВ |
| время задержки сигнала между каналами, типовое значение, не более | ± 1 нс |
| неравномерность амплитудно-частотной характеристики пакетов сигнала «Multiburst», не более на частотах до 20 МГ ц на частотах до 28 МГц на частотах до 30 МГц | ± 1 % ± 2 % ± 3 % |
| модуль генератора сигнала черного поля BG7 | |
| количество выходных каналов | 4 |
| тип соединителей | BNC 75 Ом |
| вид сигналов “Black burst / sync”, “HDTV Trilevel sync” “Color bars”, “Black burst / Field ID” (опция CB) | все каналы каналы 3, 4 |
| амплитуда сигналов “PAL Trilevel sync” | 300,0 мВ ± 2 % |
| уровень “blanking level” | ± 50 мВ |
| параметры сигналов “Color bars”, “Black burst / Field ID” (опция CB) относ. погрешность амплитуды в канале яркости, не более относ. погрешность амплитуды в канале цветности, не более | ± 1 % (ампл. 700 мВ) ± 2 % (ампл. 700 мВ) |
| модуль генератора цифровых видеосигналов DVG7 | |
| количество выходных каналов SDI стандартное исполнение с опцией ВК дополнительно | 2 (SIGNAL 1, SIGNAL 2) 2 (BLACK 1, BLACK 2) |
| тип соединителей тактовая частота сигнала SD | BNC 75 Ом |
| 143; 270 Мбит/с | |
| амплитуда импульсов цифрового сигнала видео SD на выходе | 800 мВ± 10% |
| длительность фронта и среза импульсов (20/80%), не более | от 0,4 до 1,5 нс |
| амплитуда джиттера импульсов, типовое значение, не более | --—2 |
| параметры сигнала “Embedded Audio” | |
| количество каналов | 16 (4 группы, 8 пар AES) |
| тактовая частота пакетов AES | 48 кГц |
| разрядность цифрового кода РСМ (по выоорч) частота аналогового сигнала уровень аналогового сигнала относительно полной шкалы1 | 20 или 24 бит |
| от 50 Гц до 20 кГц | |
| от - 60 до 0 дБ | |
| модуль генератора/конвертора цифровых сигналов видео вь количество входных каналов SDI | ысокой четкости HDLG7 1 |
| тип соединителя | BNC 75 Ом |
| форматы входного сигнала | SMPTE 292М (4:2:2) |
| тактовая частота сигнала HD диапазон амплитуды импульсов сигнала видео HD на входе | 1,485 Гбит/с |
| 800 мВ± 10% | |
| амплитуда допускаемого джиттера на входе, типовое значение | 0.2 ТИ 2 |
| количество выходных каналов SDI тип соединителей форматы выходного сигнала | 2 (LINK A, LINK В) |
| BNC 75 Ом | |
| SMPTE 292М SMPTE 372М | |
| амплитуда импульсов цифрового сигнала видео HD на выходе | 800 мВ± 10% |
| длительность фронта и среза импульсов (20/80%), не более | 270 пс |
| амплитуда джиттера импульсов, типовое значение, не более | 0.2 ТИ 2 |
| модуль генератора цифровых сигналов видео высокой четкости HDVG7 | |
| количество выходных каналов SDI | |
| стандартное исполнение с опцией ВК дополнительно | 2 (SIGNAL 1, SIGNAL 2) 2 (BLACK 1, BLACK 2) |
| тип соединителей | BNC 75 Ом |
| тактовая частота сигнала HD | 1,485 Гбит/с |
| амплитуда импульсов цифрового сигнала на выходе | 800 мВ± 10% |
| длительность фронта и среза импульсов (20/80%), не более | 270 пс |
| амплитуда джиттера импульсов, типовое значение, не более | 0.2 ТИ 2 |
| параметры сигнала “Embedded Audio” | |
| количество каналов | 16 (4 группы, 8 пар AES) |
| тактовая частота пакетов AES |Х1 фя UIOCII. иифрог.от ко ui Р( М (no i;i.ioo|i\) частота аналогового сигнала уровень аналогового сигнала относительно полной шкалы1 | 48 кГц |
| 20 или 24 бит | |
| от 50 Гц до 20 кГц | |
| от - 60 до 0 дБ | |
Примечание 2. ТИ - тактовый интервал
| модуль генератора цифрового сигнала видео SDI7 | |
| количество выходных каналов SIGNAL | 4 |
| тип соединителей | BNC 75 Ом |
| тактовая частота сигнала стандартное исполнение с опцией 3G дополнительно | 270 Мбит/с; 1,001 Гбит/с; 1,485 Гбит/с 2,97 Гбит/с |
| амплитуда импульсов цифрового сигнала на выходах SIGNAL | 800 мВ |
| пределы основной допускаемой погрешности амплитуды сигнала при температуре 23 ± 5 °С (20 бит, прямоугольная форма) | ±3% |
| дополнительная погрешность в рабочем диапазоне температур, типовое значение, не более | ± 1 % |
| длительность фронта и среза импульсов (20/80%) сигнал SD сигналы HD, 3G, не более | от 0,4 до 1 нс 135 пс |
| параметры сигнала “Embedded Audio” | |
| количество каналов SD, HD, 3G-A 3G-B | 16 (4 группы, 8 пар AES) 32 (4x2 групп, 8 пар AES) |
| тактовая частота пакетов AES | 48 кГц |
| |\1 ;ря.И10С11. цифрог.о! О KO.U1 Р(М (но пыборч) частота аналогового сигнала уровень аналогового сигнала относительно полной шкалы1 | 20 или 24 бит |
| от 10 Гц до 20 кГц | |
| от - 60 до 0 дБ | |
| выход синхронизации TRIG OUT | |
| амплитуда сигнала на нагрузку 50 Ом | 525 мВ± 10% |
| базовый блок (шасси) TG8000 максимальное количество устанавливаемых модулей | 4 |
| относительный годовой дрейф частоты опорного генератора, не более | ± Ы0-7 |
| относительная нестабильность в рабочем диапазоне температур | ± 1 • 10-8 |
| диапазон захвата внешней синхронизации | ± 5010-6 |
| общие характеристики | |
| параметры электропитания | |
| частота сети | 50 ± 0,5 Гц |
| напряжение сети | от 100 до 240 В |
| потребляемая мощность, не более | 120 В-А |
| рабочие условия эксплуатации | |
| диапазон температур | от 0 до + 50 °С |
| относительная влажность воздуха | от 20 до 80 % (до 29,4 °С) |
| предельная высота над уровнем моря | 3000 м |
| условия транспортирования и хранения | |
| диапазон температур | от - 20 до + 60 °С |
| относительная влажность воздуха | от 5 до 90 % (до 40 °С) |
| предельная высота над уровнем моря | 15000 м |
| габаритные размеры | |
| ширина | 483 мм |
| глубина | 567 мм |
| высота | 44 мм |
| масса без модулей, не более | 6,0 кг |
| электромагнитная совместимость | по ГОСТ Р 51522-99 |
| безопасность | по ГОСТ Р 52319-2005 |
Знак утверждения типа наносится на боковую панель корпуса генераторов тестовых телевизионных сигналов TG8000 в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
| наименование и обозначение | кол-во |
| генератор тестовых телевизионных сигналов TG8000 (базовый блок) | 1 |
| модули AG7, AGL7, ATG7, AVG7, AWVG7, BG7, DVG7, HDLG7, HDVG7, SDI7 | по заказу |
| компакт-диск с библиотекой сигналов и документацией | 1 |
| комплект крепежных деталей для монтажа в стойку | 1 |
| кабель сетевой, исполнение A1 | 1 |
| опция D1, протокол заводской калибровки | 1 по заказу |
| опция BK модулей DVG7, HDVG7, два дополнительных выхода “BLACK” | 1 по заказу |
| опция CB модуля BG7, дополнительный вывод сигналов “Color bars”, “Black burst / Field ID” | 1 по заказу |
| опция 3G модуля SDI7 (или ключ для генерации сигнала 3G) | 1 по заказу |
| руководство по эксплуатации на CD на русском языке 071-3038-00 | 1 |
| методика поверки МП РТ 1842-2012 | 1 |
осуществляется по документу «МП РТ 1842-2012. Генераторы тестовых телевизионных сигналов TG8000 с модулями AG7, AGL7, ATG7, AVG7, AWVG7, BG7, DVG7, HDLG7, HDVG7, SDI7. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 04.12.2012 г.
Средства поверки:
| наименование и требования к метрологическим характеристикам | рекомендуемые эталонные средства измерений и метрологические характеристики |
| анализатор телевизионных сигналов измерение параметров цифровых SD, HD, 3G, и аналоговых сигналов видео, цифровых и аналоговых сигналов звука; абсолютная погрешность измерений параметров цифровых сигналов по глазковой диаграмме: - амплитуды не более ± 20 мВ - длительности фронта не более ± 40 пс | анализатор телевизионных сигналов Tektronix WFM7120 с опциями CPS, HD, EYE или PHY измерение параметров цифровых SD, HD, 3G, и аналоговых сигналов видео, цифровых и аналоговых сигналов звука; абсолютная погрешность измерений параметров цифровых сигналов видео по глазковой диаграмме: - амплитуды не более ± 10 мВ - длительности фронта не более ± 20 пс |
| частотомер | частотомер универсальный Tektronix FCA3000 |
| измерение частоты 10 МГц; количество разрядов не менее 8; вход внешней синхронизации 10 МГц | измерение частоты 10 МГц; 10 разрядов; вход внешней синхронизации 10 МГц |
| стандарт частоты относительная погрешность частоты 10 МГц не более ± 510-8; уровень сигнала от 0 до + 10 дБм | стандарт частоты рубидиевый Stanford Research Systems FS725 относительный дрейф частоты 10 МГц за один год не более ± 5 10-10; уровень сигнала + 7 дБм |
| осциллограф цифровой полоса пропускания от 0 до 1 ГГц; синхронизация от ТВ сигнала; относительная погрешность коэффициента отклонения от 5 до 200 мВ/дел не более ± 1 %; относительная погрешность установки смещения 700 мВ не более ± 0,3 % | осциллограф цифровой Tektronix DP07104 полоса пропускания от 0 до 1 ГГц; синхронизация от ТВ сигнала; относительная погрешность коэффициента отклонения от 5 до 200 мВ/дел не более ± 1 %; относительная погрешность установки смещения 700 мВ не более ± 0,2 % |
| вольтметр относительная погрешность измерения постоянного напряжения 700 мВ не более ± 0,2 % | мультиметр цифровой Keithley 2000 относительная погрешность измерения постоянного напряжения 700 мВ не более ± 0,01 % |
Методы измерений изложены в руководстве по эксплуатации 071-3038-00.
Нормативные документы, устанавливающие требования к генераторам тестовых телевизионных сигналов TG8000 с модулями AG7, AGL7, ATG7, AVG7, AWVG7, BG7, DVG7, HDLG7, HDVG7, SDI7
ГОСТ Р 52592-2006 «Тракт передачи сигналов цифрового вещательного телевидения. Звенья тракта и измерительные сигналы. Общие требования».
ГОСТ Р 52722-2007 «Каналы передачи цифровых телевизионных сигналов аппаратностудийного комплекса и передвижной телевизионной станции цифрового вещательного телевидения».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Выполнение работ по оценке соответствия промышленной продукции (телевизионной техники) установленным законодательством Российской Федерации обязательным требованиям.
