| Номер в госреестре | 52348-12 |
| Наименование СИ | Сита лабораторные |
| Изготовитель | "CISA, Cedaceria Industrial SL", Испания |
| Год регистрации | 2012 |
| Срок свидетельства | 29.12.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Сита лабораторные (далее - сита) предназначены для определения размеров частиц при просеивании сухих и мокрых дисперсных продуктов.
Сито изготавливают из ситовой ткани, закреплённой в обечайке из нержавеющей стали. Применяется ситовая ткань из нержавеющей проволоки.

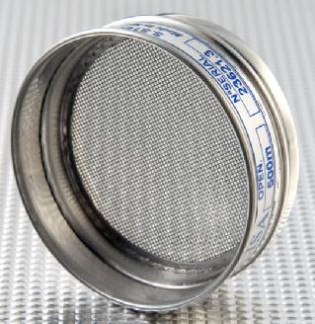

Фотография общего вида сит представлена на рисунке 1.
Конструкция сит не требует пломбировки от несанкционированного доступа.
Таблица 1
| Номинальные размеры ячеек | Предельные отклонения | Диаметр проволоки | ||||
| максимального размера одной ячейки | среднего размера ячеек | промежуточного размера ячейки | предпочтительные размеры | допустимый диапазон | ||
| max | min | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| мм | ||||||
| 5,6 | 0,47 | 0,18 | 0,32 | 1,6 | 1,9 | 1,3 |
| 4 | 0,37 | 0,13 | 0,25 | 1,4 | 1,7 | 1,2 |
| 2,8 | 0,29 | 0,09 | 0,19 | 1,12 | 1,3 | 0,95 |
| 2 | 0,23 | 0,07 | 0,15 | 0,9 | 1,04 | 0,77 |
| 1,4 | 0,18 | 0,05 | 0,11 | 0,71 | 0,82 | 0,60 |
| 1 | 0,14 | 0,03 | 0,09 | 0,56 | 0,64 | 0,48 |
| мкм | ||||||
| 710 | 112 | 25 | 69 | 450 | 520 | 380 |
| 500 | 89 | 18 | 54 | 315 | 360 | 270 |
| 355 | 72 | 13 | 43 | 224 | 260 | 190 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 250 | 58 | 9,9 | 34 | 160 | 190 | 130 |
| 180 | 47 | 7,6 | 27 | 125 | 150 | 106 |
| 125 | 38 | 5,8 | 22 | 90 | 104 | 77 |
| 90 | 32 | 4,6 | 18 | 63 | 72 | 54 |
| 63 | 26 | 3,7 | 15 | 45 | 52 | 38 |
| 45 | 22 | 3,1 | 13 | 32 | 37 | 27 |
Г абаритные размеры и масса представлены в таблице 2.
Таблица 2
| Форма обечайки | Диаметр (длина стороны) обечайки, мм | Высота обечайки, мм | Г абаритные размеры, не более, мм | Масса сита, не более кг |
| Круглая | 100 | 40 | 54x0110 | 0,25 |
| 200 | 25 | 40x0215 | 0,30 | |
| 200 | 50 | 65x0215 | 0,42 | |
| 300 | 70 | 85x0320 | 1,20 | |
| 400 | 65 | 85x0415 | 1,60 | |
| 400 | 100 | 120x0415 | 2,00 |
Обечайка сита выполняется из нержавеющей стали.
Сито является невосстанавливаемым изделием с неизвестным законом распределения числа циклов безотказной работы. Критерием отказа является поломка сита (деформация обечайки или разрыв ситовой ткани), делающей невозможной их дальнейшую эксплуатацию. Вероятность безотказной работы сита не менее 0,92 на 1000 часов работы.
Средний срок службы - не менее 3 лет.
наносится на титульный лист паспорта в верхней левой части типографским способом и на табличку, расположенную на обечайке в виде наклейки.
В стандартный комплект входят следующие компоненты:
| Наименование | Количество |
| Сито | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
осуществляется в соответствии с документом МП 52348-12 «Сита лабораторные. Методика поверки», разработанным и утвержденным ГЦИ СИ ФБУ «Ивановский ЦСМ» 06.11.2012 г. При поверке используются следующие основные средства поверки._
| № п/п | Наименование средства измерений | Метрологические xарактеристики | |
| Диапазон измерений | Погрешность, класс точности | ||
| 1 | Двуxкоординатный измерительный прибор ДИП-6 | от 0 до 200 мм | ±1 мкм |
ИСО 3310-1-2000 «Сита лабораторные из металлической проволочной сетки. Технические условия»
ГОСТ Р 51568-99 «Сита лабораторные из металлическое проволочной сетки. Технические условия»
Техническая документация «CISA, Cedaceria Industrial SL», Испания.
Применяются вне сферы государственного регулирования обеспечения единства измерений.
| Зарегистрировано поверок | 3111 |
| Поверителей | 22 |
| Актуальность данных | 07.12.2024 |
