Резервуары стальные вертикальные цилиндрические РВС-2000, 52343-12

Назначение

Резервуары стальные вертикальные цилиндрические РВС-2000 предназначены для измерения объема нефти и нефтепродуктов.

Описание

Резервуары стальные вертикальные цилиндрические РВС-2000 представляют собой металлические сосуды в форме вертикальных цилиндров с плоскими днищами и стационарной кровлей, оборудованные приемно-раздаточными устройствами и люками.

Резервуары стальные вертикальные цилиндрические РВС-2000 являются по принципу действия закрытыми, по расположению - наземными.

Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства, расположенные в нижней части резервуара.

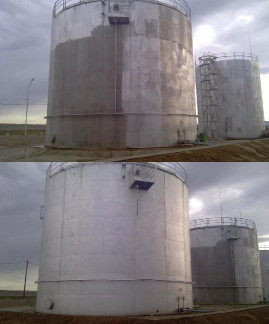

Резервуары стальные вертикальные цилиндрические РВС-2000 с заводскими номерами

02 и 03 расположены в поселке Амга

Технические характеристики

Номинальная вместимость, м3    2000

Пределы допускаемой относительной погрешности вместимости резервуара, % ± 0,2 Высота стенки резервуара не более, мм    12 000

Внутренний диаметр резервуара не более, мм    15 180

Условия эксплуатации:

-    температура окружающей среды, °С    от минус 55 до плюс 40

-    атмосферное давление, кПа    от 84 до 106,7

-    относительная влажность окружающей среды при Т=35 °С, %, не более 98 Средний срок службы лет, не менее    20

Знак утверждения типа

наносят на металлическую табличку, закрепленную на горловине резервуара методом штамповки, и на титульный лист паспорта типографским способом.

Комплектность

Комплектность поставки резервуара представлена в таблице 1.

Таблица 1_

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основное поверочное оборудование:

-    рулетки измерительные 2-го класса точности с верхним пределом измерений 10,20,30 и 50 м.

-    рулетки измерительные с грузом 2-го класса точности с верхним пределом измерений 10,20, и 30 м.

-    линейка измерительная металлическая с диапазоном измерений 0 - 500 мм

-    отвес с грузом каретки

-    каретка измерительная

-    штангенциркуль с диапазоном измерений: от 0 до 125 мм; от 0 до 150 мм; от 150 до 500 мм

Сведения о методах измерений

Сведения о методах измерений отсутствуют.

Нормативные и технические документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-2000

ГОСТ 8.470-82 «Государственная поверочная схема для средств измерения объема жидкости»

ГОСТ 31385-2008 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»;

ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

ГОСТ Р 52910-2008 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»

Техническая документация ОАО «Саханефтегазсбыт»

Рекомендации к применению

- осуществление торговли и товарообменных операций.
