Элементы чувствительные платиновые термопреобразователей сопротивления ТПИ-1, 52106-12

Назначение

Элементы чувствительные платиновые термопреобразователей сопротивления ТПИ-1 предназначены для измерения температуры неагрессивных сред.

Описание

Принцип действия ЧЭ ТПИ-1 состоит в изменении его сопротивления по известному закону в зависимости от воздействующей на него температуры.

Элемент чувствительный платиновый термопреобразователя сопротивления ТПИ-1 (далее - ЧЭ ТПИ-1) состоит из корпуса, гибкого вывода и распаечной платы.

Корпус ЧЭ ТПИ-1 представляет из себя платиновый тонкопленочный датчик температуры, выводы которого при помощи пайки тугоплавким припоем присоединены к гибкому выводу, представляющему собой кабель из четырех монтажных теплостойких проводов с жилами из меди и изоляцией из фторопласта-4. Место присоединения датчика к гибкому выводу расположено на распаечной плате, представляющей из себя тонкую пленку из полимидного диэлектрика, с нанесенными на нее ламелями из медной фольги.

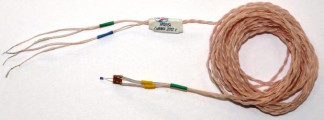

Внешний вид элемента чувствительного платинового термопреобразователя сопротивления ТПИ-1 представлен на рисунке 1.

ЧЭ ТПИ-1 предназначены для использования в четырехпроводной схеме измерения сопротивления.

Технические характеристики

Диапазон измеряемых температур, °С Номинальная статическая характеристика ЧЭ ТПИ-1

От минус 30 до 200 Pt100

Классы допуска по ГОСТ 6651-2009:

-    от -30 включ. до 0, °С

-    от 0 включ. до +150 включ., °С

-    от +150 до +200 включ., °С

Сопротивление проводов гибкого вывода, не более, Ом Допускаемый измерительный ток, мА Длина гибкого вывода, не более, м Масса ЧЭ ТПИ-1, не более, г

Знак утверждения типа

11,7 от 0,3 до 1 10 100

Знак утверждения типа наносится в центр титульного листа паспорта РИФТ50.0070.985 ПС типографским способом.

Комплектность

Комплектность соответствует указанной в таблице 1. Таблица 1.

Поверка

осуществляется по документу «Элементы чувствительные платиновые термопреобразователей сопротивления ТПИ-1. Методика поверки 005-30007-2012», утвержденной ФГУП «СНИИМ» в сентябре 2012 г.

Основные средства поверки:

-    термометр сопротивления платиновый вибропрочный эталонный ПТСВ-1-2 2-го разряда, диапазон измерений от минус 50°С до 230°С;

-    преобразователь сигналов ТС и ТП прецизионный «Теркон», диапазон от минус 190 до 660 °С, предел основной погрешности измерения температуры ±0,005 °С.

Сведения о методах измерений

Описание

Нормативные и технические документы, устанавливающие требования к элементам чувствительным платиновым термопреобразователей сопротивления ТПИ-1

1.    ГОСТ 8.558-2009. Государственная поверочная схема для средств измерения температуры.

2.    ГОСТ 6651-2009. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

3.    РИФТ50.0070.985 ТУ. Элементы чувствительные платиновые термопреобразователей сопротивления ТПИ-1. Технические условия.

Рекомендации к применению

Выполнение работ по оценке соответствия продукции и иных объектов в соответствии с законодательством Российской Федерации в сфере технического регулирования.
