| Номер в госреестре | 52092-12 |
| Наименование СИ | Калибратор кажущихся зарядов |
| Обозначение типа СИ | LDC-5 |
| Изготовитель | "Doble Lemke GmbH", Германия |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Калибратор кажущихся зарядов LDC-5 Назначение средства измерений
Калибратор кажущихся зарядов LDC-5 предназначен для воспроизведения импульсов с заданными параметрами при калибровке измерителей частичных разрядов, реализующих электрический метод измерения характеристик частичных разрядов.
Принцип действия калибратора основан на формировании фиксированных электрических импульсов путем заряда встроенной выходной емкости с последующим ее разрядом во внешнюю цепь.
Импульсный сигнал от встроенного генератора подается на выход калибратора через инжекционный конденсатор (конденсатор связи). Амплитуда импульса и величина емкости инжекционного конденсатора известны, поэтому в цепь измерения можно инжектировать определенный заряд. Ответную реакцию цепи на инжектированный заряд можно измерить и позднее использовать для определения величины неизвестного действительного частичного разряда.
Выходные импульсы калибратора имеют крутой фронт и экспоненциальный срез. Величина заряда на выходе калибратора может быть установлена в четырех фиксированных значениях.
Калибратор предназначен для подключения к измерительной цепи, имеющей стандартное сопротивление 50 Ом.
Основные узлы калибратора: генератор импульсов, инжекционный конденсатор, переключатель.

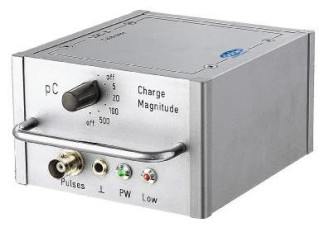

Конструктивно калибратор выполнен в металлическом прямоугольном корпусе.
На передней панели калибратора расположены: переключатель величины заряда, разъем типа BNC для подключения измерительной цепи, разъем для подключения заземления, светодиодные индикаторы, ручка для переноски.
Питание калибратора осуществляется от батареи.
Для предотвращения несанкционированного доступа калибратор пломбируется специальной наклейкой, при повреждении которой остается несмываемый след.
Калибратор относится к ремонтируемым и восстанавливаемым изделиям.
Таблица 1 - Метрологические и технические характеристики
| Характеристика | Значение |
| Номинальное значение воспроизводимого кажущегося заряда, пКл | 5, 20, 100, 500 |
| Пределы допускаемой абсолютной погрешности воспроизведения кажущегося заряда, пКл | ± (0,05Q + 1 пКл) |
| Время нарастания фронта импульса, не более, нс | 50 |
| Частота следования импульсов, Гц | 500 |
| Номинальное значение емкости инжекционного конденсатора, пФ | 100 |
| Габаритные размеры (длинахширинахвысота), мм | 130х100х60 |
| Масса, кг | 0,515 |
| Электропитание | 9 В, батарея типа 6LR61 |
| Рабочие условия применения: температура окружающего воздуха, °С относительная влажность воздуха, % | от + 5 до + 45 до 80 |
где Q - значение воспроизводимого кажущегося заряда, пКл.
Знак утверждения типа наносится методом наклейки на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.
Таблица 2 - Комплект поставки
| Наименование | Количество |
| Калибратор LDC-5, зав. № 200311022 | 1 |
| Измерительные кабели (красный и черный) длиной 1 м | 2 |
| Зажимы типа «крокодил» (красный и черный) | 2 |
| Адаптер для разъема BNC | 1 |
| Батарея питания | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
осуществляется по документу МП 52092-12 «Калибраторы кажущихся зарядов LDC-5. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в октябре 2012 г.
Средства поверки: осциллограф цифровой запоминающий WaveJet 352 (± 1,5 %; 0,001 %).
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к калибратору кажущегося заряда LDC-5
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
