Системы измерений передачи данных ИСКРА, 51751-12

Назначение

Системы измерений передачи данных “ИСКРА” (далее СИПД “ИСКРА”) предназначены для измерения длительности сеанса передачи данных и количества информации с целью получения исходных данных для расчета стоимости длительности и количества переданной информации при предоставлении услуг связи по передаче информации терминалом информационным сенсорным “ИНФОМАТ”.

Описание

СИПД “ИСКРА” является функциональной измерительной системой, входящей в состав терминала информационного сенсорного “ИНФОМАТ”, реализующей следующие функции:

■    измерения количества информации и длительности сеанса при передаче данных;

■    сбор подробной учетной информации;

■    статистическая обработка данных о количестве информации и длительности сеанса передачи данных;

■    сортировка первичной учетной информации;

■    запись, хранение, архивация учетной информации;

■    передача учетной информации в автоматизированную систему расчетов (АСР) и на внешний носитель.

Принцип действия СИПД “ИСКРА” основан на измерении количества переданной информации, регистрации даты, времени начала и конца каждого соединения для определения длительности сеанса передачи данных.

Терминал “ИНФОМАТ” выполнен в виде напольной конструкции (на стойке), либо в настенном виде и изготавливается трех типов: металлический, пластиковый, комбинированный (металл + пластик). Корпус терминала состоит из передней крышки и основания. На передней поверхности крышки расположены картоприемные устройства, USB-порт и жидкокристаллический сенсорный дисплей с защитным стеклом. На боковой поверхности располагается микротелефонная трубка и запирающие устройства. Узлы терминала установлены как на передней крышке, так и на основании. В нижней части корпуса на внутренней стенке установлен шильдик, на котором указаны наименование, заводской номер, дата изготовления, товарный знак предприятия-изготовителя. На картоприемном устройстве имеется шильдик с заводским номером. Знак утверждения типа наносится в правом верхнем углу передней поверхности крышки терминала.

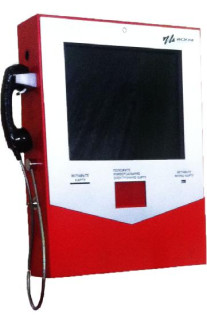

Пломбирование терминала “ИНФОМАТ” для защиты от несанкционированного доступа, нанесение наклеек производится с левой стороны корпуса рядом с запирающим устройством. Для защиты применяется защитная наклейка с предупреждающей надписью. Общий вид терминала показан на рисунке 1.

Программное обеспечение

Программное обеспечение (ПО) СИПД “ИСКРА” используется для сбора подробных учетных данных и их сортировки, статистической обработки, а также для записи, хранения, архивации учетной информации и передачи учетной информации в автоматическую систему расчетов и на внешний носитель. ПО содержит метрологически значимую часть, используемую для измерений длительности сеанса передачи данных и количества информации, Доступ к ПО со стороны внешних органов отсутствует. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Идентификационные данные программного обеспечения (ПО) указаны в таблице 1.

Таблица 1._

Технические характеристики

•    Диапазон измерений количества передаваемой информации от 100 до 10 485 760 байт;

•    Пределы допускаемой абсолютной погрешности измерений количества передаваемой информации:

-    в диапазоне от 100 до 300 000 байт....................................................± 30 байт;

-    в диапазоне от 300 000 до 10 000 000 байт............................................± 100 байт.

•    Диапазон измерений длительности сеанса передачи данных................от 1 до 1780 с;

•    Пределы допускаемой абсолютной погрешности измерений длительности сеанса передачи данных ...................................................................................± 1 с.

•    Вероятность неправильного представления исходных данных для тарификации, не более 0,0001;

СИПД “ИСКРА” является функциональной измерительной системой, входящей в состав терминала “ИНФОМАТ”, отсутствуют отдельные требования к таким характеристикам, как габаритные размеры, масса, напряжение питания и потребляемая мощность, надежность, требования по устойчивости оборудования к механическим воздействиям, требования по условиям применения, транспортирования и хранения, требования по допускаемым величинам радиопомех. Требования на терминал “ИНФОМАТ” изложены в технической документации изготовителя - Открытое акционерное общество «Красноярское конструкторское бюро «Искра». (ОАО «КБ «Искра»).

Знак утверждения типа

Знак утверждения типа наносится в виде наклейки в верхней части правой боковой панели корпуса терминала, а также типографским способом в левом верхнем углу титульного листа руководства по эксплуатации.

Комплектность

Система измерений передачи данных “ИСКРА” в составе терминал “ИНФОМАТ Системы измерений. передачи данных “ИСКРА”. Методика поверки.

” ..1. экз. ....1 экз.

5295-001-2463029755-2011МП.............................................................

Поверка

осуществляется по документу «Инструкция. Системы измерений передачи данных “ИСКРА”. Методика поверки. 5295-001-2463029755-2012МП», утвержденной руководителем ГЦИ СИ ФГУП «ВНИИФТРИ».

Основные средства поверки:

-    Формирователь IP - соединений «АМУЛЕТ-М». Рег. № 36174-07. Пределы допускаемой основной погрешности измерения количества информации ± 1 байт.

-    Формирователь телефонных соединений ВЕКТОР-СИДС. Рег. № 44248-10. Пределы допускаемой основной погрешности измерений длительности соединений ± 0,5 с.

Сведения о методах измерений

Терминал информационный сенсорный “ИНФОМАТ”. Руководство по эксплуатации. БПРА 467236.001ТУ

Нормативные документы, устанавливающие требования к системам передачи данных “ИСКРА”:

•    ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты;

•    Правила оказания услуг связи по передаче данных, утвержденные постановлением Правительства РФ от 23 января 2006 г. № 32.

Рекомендации к применению

Учет объема оказанных услуг электросвязи операторами связи.
