| Номер в госреестре | 51737-12 |
| Наименование СИ | Комплекты мер неразрушающего контроля |
| Обозначение типа СИ | ОСО-32 |
| Изготовитель | ООО "НПП "Промприбор", г. Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 07.09.2027 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты мер неразрушающего контроля ОСО-32 (далее по тексту - комплект) предназначены для настройки чувствительности дефектоскопов ультразвуковых универсальных УД4-94-ОКО-01 или аналогичных, которые предназначены для ультразвукового неразрушающего контроля осей и цельнокатаных колес колесных пар вагонов.
Комплект состоит из трех мер ОСО 32.008-09 № 1, ОСО 32.008-09 № 2, ОСО 32-006-2002, помещенных в транспортную тару. Искусственные дефекты (ИД) выполнены в виде плоскодонных отражателей и в виде сквозного отверстия.
Мера ОСО 32.008-09 № 1 представляет собой плоскую пластину, одна сторона которой имеет ступенчатую форму. Искусственные дефекты выполнены в виде несквозных отверстий определенного диаметра и глубины, расположенных по центру ступенек с противоположной стороны.
Мера ОСО 32.008-09 № 2 представляет собой плоскую прямоугольную пластину, одна сторона которой имеет V-образную форму. Искусственные дефекты выполнены в виде несквозных отверстий определенного диаметра и глубины, расположенных на одной из сторон V-образной формы и на срезе с противоположной стороны.
Мера ОСО 32-006-2002 представляет собой полуцилиндр определенной длины, одна сторона которого имеет выточку прямоугольной формы. Искусственный дефект выполнен в виде сквозного отверстия определенного диаметра, расположенного на одной из сторон прямоугольной выточки.

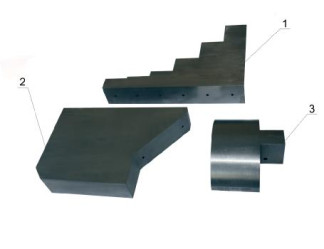

Внешний вид комплекта показан на рисунке 1, где 1 - мера ОСО 32.008-09 № 1, 2 - мера ОСО 32.008-09 № 2 , 3 - мера ОСО 32-006-2002.
| Наименование характеристики | Значение |
| Номинальное значение глубины искусственных дефектов, мм ОСО 32.008-09 № 1 (ИД 1; ИД 2; ИД 3; ИД 4; ИД 5; ИД 6) ОСО 32.008-09 № 2 (ИД 1; ИД 2; ИД 3) ОСО 32-006-2002 | 20,00 20,00 Сквозное отверстие |
| Пределы допускаемой абсолютной погрешности значения глубины искусственных дефектов, мм: | ± 0,10 |
| Номинальное значение диаметра искусственных дефектов, мм ОСО 32.008-09 № 1 (ИД 1; ИД 3) ОСО 32.008-09 № 1 (ИД 2; ИД 4; ИД 5; ИД 6) ОСО 32.008-09 № 2 (ИД 1; ИД 2; ИД 3) ОСО 32-006-2002 | 4.00 5.00 5.00 6.00 |
| Пределы допускаемой абсолютной погрешности значения диаметра искусственных дефектов, мм | ± 0,05 |
| Высота ступеней на мере ОСО 32.008-09 № 1, мм | |
| ИД 1 | 30,0 ± 0,2 |
| ИД 2 | 35,0 ± 0,2 |
| ИД 3 | 50,0 ± 0,2 |
| ИД 4 | 90,0 ± 0,3 |
| ИД 5 | 145,0 ± 0,4 |
| ИД 6 | 204,0 ± 0,4 |
| Глубина залегания дна ИД на мере ОСО 32.008-09 № 1, мм | |
| ИД 1 | 10,00 ± 0,15 |
| ИД 2 | 15,00 ± 0,18 |
| ИД 3 | 30,00 ± 0,21 |
| ИД 4 | 70,00 ± 0,30 |
| ИД 5 | 125,00 ± 0,40 |
| ИД 6 | 184,00 ± 0,46 |
| Отражательная способность ИД не более, дБ | |
| ОСО 32.008-09 № 1 (ИД 1) | 48 |
| ОСО 32.008-09 № 1 (ИД 2) | 40 |
| ОСО 32.008-09 № 1 (ИД 3) | 49 |
| ОСО 32.008-09 № 1 (ИД 4) | 51 |
| ОСО 32.008-09 № 1 (ИД 5) | 55 |
| ОСО 32.008-09 № 1 (ИД 6) | 56 |
| ОСО 32.008-09 № 2 (ИД 1) | 29 |
| ОСО 32.008-09 № 2 (ИД 2) | 49 |
| ОСО 32.008-09 № 2 (ИД 3) | 60 |
| ОСО 32-006-2002 (ИД) | 31 |
| Габаритные размеры мер (длинахширинахвысота) не более, мм: ОСО 32.008-09 № 1 | 301х51х205 |
| ОСО 32.008-09 № 2 | 266х51х175 |
| ОСО 32-006-2002 | 121х147х60 |
| Масса комплекта без учета транспортной тары не более, кг: | 30,300 |
Рабочие условия эксплуатации комплекта:
- температура окружающего воздуха, °С............................................от 0 до плюс 35
- относительная влажность окружающего воздуха
(при температуре плюс 20 °С без конденсации влаги) не более, %......................80
- атмосферное давление, кПа.................................................................от 84,0 до 106,7
Знак утверждения типа наносится на титульный лист паспорта типографским методом и на транспортную тару в виде наклейки или по трафарету.
| Наименование | Количество |
| Комплект мер неразрушающего контроля ОСО-32 | 1 комплект* |
| Наконечник для определения глубины искусственных дефектов | 1 шт.** |
| Транспортная тара | 1 комплект |
| Паспорт ОСО-32.76005454.01.12 ПС «Комплект мер неразрушающего контроля ОСО-32» | 1 экз. |
* Количество и типы мер в комплекте определяются при заказе потребителем ** Наконечник поставляется в комплекте с мерами ОСО 32.008-09 № 1 и ОСО 32.008-09 № 2
осуществляется в соответствии с разделом 11 «Методика поверки» паспорта ОСО-32.76005454.01.12 ПС «Комплект мер неразрушающего контроля ОСО-32», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в сентябре 2012 г. и включенным в комплект поставки.
Основные средства поверки: индикатор часового типа ИЧ25, д. и. 0 - 25 мм; ц. д. 0,01 мм, пг. ± 30 мкм, плита поверочная по ГОСТ 10905-75, 250x250 мм, пг. 5 мкм; микроскоп УИМ-23, пг. ± 1,4+L/80) мкм; штангенциркуль ШЦ-1-300, д. и. 0 - 300 мм, ц. д. 0,1 мм, пг. ±
0,05 мм; дефектоскоп ультразвуковой УД4-76, пг. измерения амплитуды ± (0,2 + 0,03Nx) дБ.
Сведения о методах измерений приведены в паспорте ОСО-32.76005454.01.12 ПС «Комплекты мер неразрушающего контроля ОСО-32».
Нормативные и технические документы, устанавливающие требования к комплектам мер неразрушающего контроля ОСО-32
Технические условия ТУ 4276-031-76005454-2012 «Комплект мер неразрушающего контроля ОСО-32»
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 107 |
| Поверителей | 9 |
| Актуальность данных | 07.12.2024 |
