| Номер в госреестре | 51540-12 |
| Наименование СИ | Блоки контроля загрузки |
| Обозначение типа СИ | СКЗ-02 |
| Изготовитель | ООО "ВИСТ Групп", г.Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 22.10.2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Блоки контроля загрузки СКЗ-02 (далее по тексту - блоки СКЗ-02) предназначены для измерения силы постоянного тока.
Конструктивно блок СКЗ-02 выполнен как одноблочная конструкция защищенного исполнения с разъемами для подключения внешних устройств и монтажной панелью для крепления. Все узлы размещены в металлическом корпусе.
Принцип действия блока СКЗ-02 основан на преобразовании входного аналогового сигнала в цифровой с помощью АЦП и отображения измеренного сигнала с помощью блока индикации БИ Р120. Для подключения ПЭВМ и внешних устройств имеются стандартные интерфейсы RS-232, CAN.
Блок СКЗ-02 имеет различные модификации (виды исполнений): СКЗ-02.-01, СКЗ-02.01.01, СКЗ-02.01.02, СКЗ-02.01.03, СКЗ-02.02, СКЗ-02.03, которые идентичны по конструк -ции и принципу действия и отличаются друг от друга комплектацией при поставке, видом исполнения разъемов.

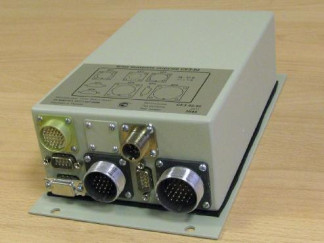

Внешний вид блока СКЗ-02 и место для нанесения знака утверждения типа приведены на рисунке 1.
Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Место пломбировки (заводская наклейка) от несанкционированного --' доступа
Программное обеспечение (ПО) блоков СК3-02 предназначено для управления режимами работы и отображения измерительной информации с помощью блока индикации БИ Р120.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Защита ПО блоков СК3-02 от непреднамеренных и преднамеренных изменений метрологически значимой части ПО и результатов измерений соответствует уровню «С» по МИ 3286-2010.
Таблица 1
| Наименование ПО | Идентифика ционное наименован ие ПО | Номер версии (идентифика ционный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификато ра ПО |
| 1 | 2 | 3 | 4 | 5 |
| Компонент импорта методов контроля в БД | AsmOpenFil eDialog | не ниже 1.0.1.0 | 52ee14ea12ff1c4e2e 00b7197edd4f9a | MD-5 |
| Библиотека пользовательских элементов управления | Component | не ниже 1.0.0.0 | b63b402a0841cb761 da121d7bca52a88 | MD-5 |
| Библиотека для работы с файлами БД | DbLink | не ниже 1.0.0.0 | b66dc706bbadd4868 efc2f97e46b5e46 | MD-5 |
| Компонент «Редактор устройства» | DUT Editor | не ниже 1.0.0.0 | 437b03d2333fdca39f 4e4a815162655b | MD-5 |
| Библиотека бизнес-объектов | Entities | не ниже 1.0.0.0 | dcd126641dbe8530b 27b9cfc028befb3 | MD-5 |
| 1 | 2 | 3 | 4 | 5 |
| Библиотека функций для работы с Visual Studio 2008 | EnvHelper | не ниже 1.0.0.0 | 4f88f7af0f3106b367 8ae008f847c6cd | MD-5 |
| Компонент «Планировщик выполнения» | ExecPlanner | не ниже 1.0.0.0 | 3c240124f9a98d6c1f 5b1b0874cb1a52 | MD-5 |
| Компонент исполнения тестовых программ | ExecRunner | не ниже 1.0.0.0 | 528e8dba7612c3867 0000ce32da8a058 | MD-5 |
| Графический компонент «Переходной процесс реле» | RelayGraph | не ниже 1.0.0.0 | cf0e794e3ad7527916 fa02816a2fe9b3 | MD-5 |
| Библиотека для генерации Excel отчетов | Reports | не ниже 1.0.0.0 | 9afccd4b7b1427214 cb9b1a5b3e6c83c | MD-5 |
| Библиотека объектов статистики | Stats | не ниже 1.0.0.0 | ac26aa85f4ad274e0 a7ade7778f4ccc1 | MD-5 |
| Общая библиотека классов | SyShare | не ниже 1.0.0.0 | af58ac38cdbad4f3dd2 c21e4cffe6391 | MD-5 |
| Компонент «Редактор тестов» | Test editor | не ниже 1.0.0.0 | d537791d576b33a05 3e22a08a3bb9876 | MD-5 |
| Главный исполняемый файл | XperTest ITE | не ниже 1.0.0.0 | 6845c3881b39a79c17 5f5bcb17626be7 | MD-5 |
Метрологические и технические характеристики блока СКЗ-02 приведены в таблице 2.
Таблица 2
| Наименование параметра или характеристики | Значение характеристики |
| Диапазон измерений силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой приведенной (к верхнему пределу диапазона) погрешности измерений силы постоянного тока, % | ± 0,1 |
| Количество токовых входов | 7 |
| Напряжение питания от источника постоянного тока, В | от 18 до 30 |
| Потребляемая мощность от источника постоянного тока, В-А, не более | 10 |
| Габаритные размеры (ширина х глубина х высота), без учета монтажной панели, мм, не более | 130 х 210 х 70 |
| Масса, кг, не более | 3 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25 °С, % | от 10 до 30 до 85 |
Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и на лицевую панель блока СКЗ-02 в виде наклейки.
Комплект поставки включает (в зависимости от вида исполнения):
- блок контроля загрузки СКЗ-02 - 1 шт.;
- блок индикации БИ Р120 - 1 шт.;
- ответные части разъемов в составе: розетка с кожухом 8805РС32ТВ - 1 шт.; розетка 2РМ27КПН24Г1В1 - 1 шт.; розетка 2РМ24КПН19Г1В1 - 1 шт.; розетка 2РМ14КПН4Г1В1 - 1 шт.; розетка DB9-FA - 3 шт.;
корпус DPT-9C - 3 шт.;
- руководство по эксплуатации - 1 шт.;
- паспорт - 1 шт.;
- методика поверки - 1 шт.
осуществляется в соответствии с документом МП 51540-12 «Блоки контроля загрузки СКЗ-02. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в сентябре 2012 г.
Основные средства поверки:
- калибратор универсальный Н4-7 (Рег. № 22125-01), диапазон воспроизведения силы постоянного тока от 10 нА до 30 А, пределы допускаемой погрешности воспроизведения силы постоянного тока ± (от 0,004 до 0,03) %;
- источник питания постоянного тока Б 5-75 (Рег. № 21569-01), диапазон воспроизведения постоянного напряжения до 50 В, пределы допускаемой погрешности воспроизведения постоянного напряжения ± 0,5 В.
Сведения о методах измерений преобразователей приведены в документе «Блок контроля загрузки СКЗ-02. Руководство по эксплуатации ВГПМ.466453.001 РЭ».
Нормативные и технические документы, устанавливающие требования к блокам контроля загрузки СКЗ-02
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
Блок контроля загрузки СКЗ-02. Технические условия ТУ 4042-011-16771107-2011.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
